当前主流的小型嵌入式GUI有哪些？

TouchGFX

TouchGFX以界面华丽，流畅以及强劲的TouchGFX Designer著称。

官方地址：

❝

https://www.touchgfx.com/ 。

❞

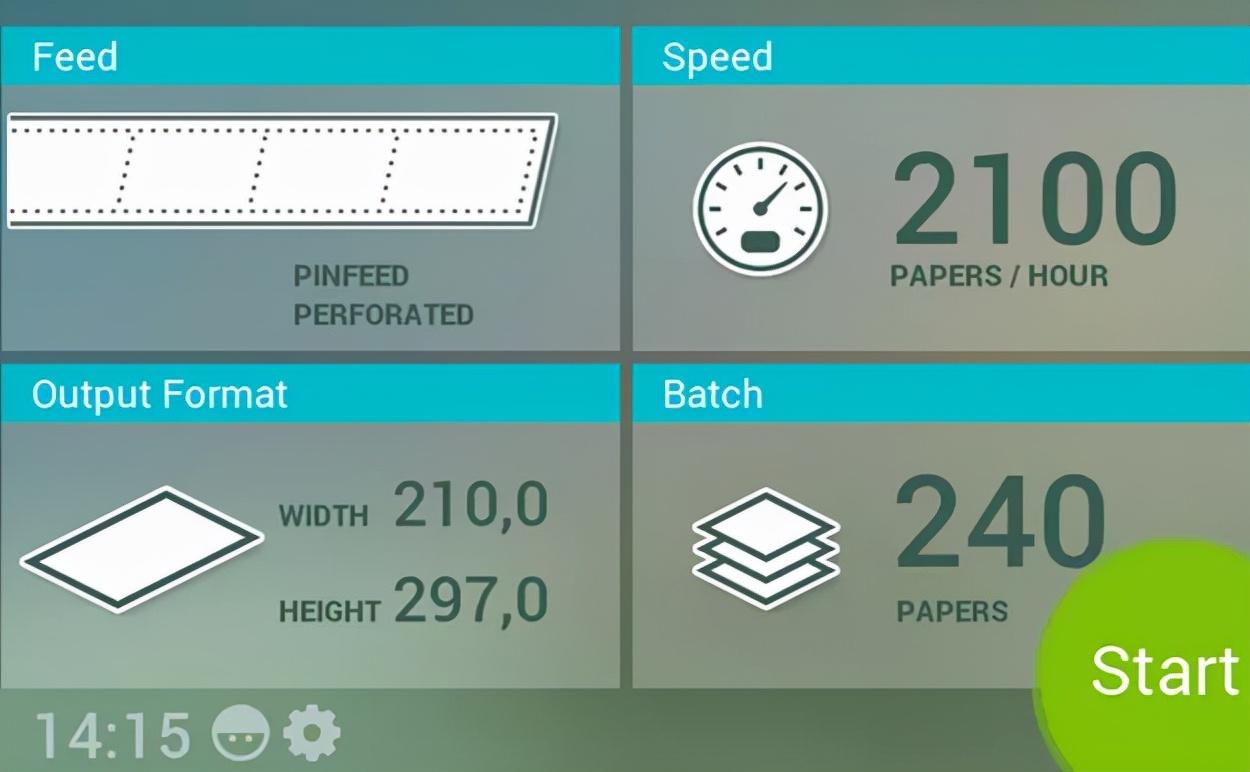

2018年，正式被ST收购，当前主要用于STM32平台。下面贴几张TouchGFX实际的显示效果：





下面是TouchGFX Designer的软件效果，功能比较强劲，让界面的创建变得比较容易：


关于TouchGFX的介绍就给大家说这么多，更多相关知识可以到TouchGFX的官网去查看。从上面的几张图可以看出，TouchGFX设计的界面效果还是很漂亮的。

TouchGFX在STM32官方探索板或者评估板上面的演示效果：

http://www.armbbs.cn/forum.php?mod=viewthread&tid=8064

http://www.armbbs.cn/forum.php?mod=viewthread&tid=15152

http://www.armbbs.cn/forum.php?mod=viewthread&tid=17901

http://www.armbbs.cn/forum.php?mod=viewthread&tid=94379

Embedded Wizard GUI

Embeded Wizard GUI同样以华丽，流畅的界面和强劲的GUIBuilder著称。

官方地址：

❝

http://www.embedded-wizard.de/ 。

❞

下面贴几张Embeded Wizard GUI实际的显示效果：






独创Chora界面编程语言，让大家的界面编程极其简单，GUIBuilder上面含有非常多的控件，皮肤和主题供用户选择，且支持调试，实际效果如下：



关于Embeded Wizard GUI的介绍就给大家说这么多，更多相关知识可以到Embeded Wizard GUI的官网去查看。从上面的几张图可以看出，Embeded Wizard GUI设计的界面效果还是很漂亮的。美中不足的是Embeded Wizard GUI也是要收费的，具体收费标准看这里：http://www.embedded-wizard.de/pricing.html

Embeded Wizard GUI在STM32官方探索板或者评估板上面的演示效果：

http://www.armbbs.cn/forum.php?mod=viewthread&tid=10850

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19548

emWin(uCGUI)

emWin属于老牌的嵌入式GUI了，有着20年的历史了，软件架构和功能比较成熟了。关于emWin的介绍可以看我们的第1版emWin教程，第2版emWin教程和第3版emWin教程。

官方地址：

❝

https://www.segger.com/products/user-interface/emwin/

❞

http://www.armbbs.cn/forum.php?mod=viewthread&tid=2932

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19834

http://www.armbbs.cn/forum.php?mod=viewthread&tid=98429

Qt for MCU

Qt官方在2018年的Embedded World上做了F429和F769的展示，但非常卡。2019年8月份的时候带来ST的F7，瑞萨的RH850和NXP的i.MX RT1050视频展示，比之前流畅了很多。

到了2019 Qt峰会的时候，正式发布Qt for MCU V1.0。



http://www.armbbs.cn/forum.php?mod=viewthread&tid=95912 。

https://www.qt.io/buy-product/ 。

Crack Storyboard

Storyboard也有一款非常优秀的GUI设计器，能够大大的加速GUI的设计，而且足够绚丽，各种仪表，工控，医疗，物联网等都能很好的支持。

官方地址：

❝

https://www.cranksoftware.com/ 。

❞

当前支持的厂家如下：


Storyboard软件界面效果：


视频效果还是比较炸的。

http://www.armbbs.cn/forum.php?mod=viewthread&tid=53640 。

https://www.cranksoftware.com/storyboard-pricing-licensing 。

Altia GUI

Altia有将近30年的发展史，并且通过了AutomotiveSPICE汽车级HMI的一级认证，这个认证共分为6个级别，0到5级，其中第5级是最高等级。

官方地址：

❝

https://www.altia.com/ 。

❞


Altia GUI的图形开发软件更是极其强劲。有如下三款软件组成：

(1) 人机交互界面集成开发环境 — Altia Design。


（2）自动代码生成工具 — Altia DeepScreen


（3）在Adobe Photoshop中构建交互式用户界面资源 — Altia PhotoProto


支持的硬件平台：



效果展示：


http://www.armbbs.cn/forum.php?mod=viewthread&tid=30737 。

Altia GUI也是收费软件, 具体收费方式要联系要联系他们获取。

μGFX

μGFX也是这几年才发布的嵌入式GUI，界面效果不像TouchGFX那么华丽，不过功能也是简单实用。同样有一款不错的GUIBuilder。

官方地址：

❝

http://www.ugfx.org/

❞

支持的硬件平台，RTOS和显示屏驱动在这里有详细说明：http://www.ugfx.org/platforms.html ，就不单独整理出来了。

下面贴几张μGFX实际的显示效果：




下面是μGFX软件效果：




关于μGFX的介绍就给大家说这么多，更多相关知识可以到μGFX的官网去查看。从上面的几张图可以看出，虽然μGFX界面不够华丽，但还算实用。μGFX也是要收费的，具体收费标准看这里：http://www.ugfx.org/pricing.html 。

ThreadX GUIX

GUIX是微软的高级工业级GUI解决方案，专门针对深度嵌入式，实时和IoT应用程序而设计。微软还提供了名为GUIX Studio的桌面开发工具，该工具允许开发人员在桌面上设计其GUI并生成GUIX代码，然后可以将其导出到目标。

GUIX通过了医疗认证IEC-62304 Class C，汽车认证IEC-61508 ASIL D，工业认证IEC-61508 SIL 4和运输/铁路认证EN50128。表明GUIX可用于安全关键型系统。

GUIX提供了应用案例界面效果展示：

智能家居：


医疗类：


家电：


汽车电子：


工业控制：


LVGL

LittlevGL是一个免费的开源图形库，提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素、漂亮的视觉效果和低内存占用。

「特点：」

LLGUI

玲珑GUI是一套使用简单、低价的单片机GUI解决方案。

教程：

https://www.yuque.com/books/share/3317aaa7-f47f-4bfd-a4c2-7e64e7f1c4be?#

总结

本章主要为大家讲解了几款主流的嵌入式GUI，让大家对当前的小型嵌入式GUI有一个整体的了解，更多关于这几款GUI的知识可以上其官网进行了解和学习。

来源：安富莱

版权归原作者所有，如有侵权，请联系删除。

只有8个引脚的单片机，片上资源丰富、性价比高、只有不到一块钱

说起单片机，大家都想到的是引脚数众多，体积较大，如48引脚的LQFP48、100引脚的LQFP100，40引脚的DIP40等。但是在做一些小项目的时候，需求简单功能不复杂，用多引脚单片机比较浪费，这时候该怎么办？有没有一些不需要太多的片上资源、引脚较少、价格便宜的单片机？

1- 8引脚单片机

ST的8引脚单片机

半导体巨头ST就推出了只有8个引脚的单片机。之前提到8引脚的单片机，大家马上就联想到Microchip，该公司推出的8引脚单片机较早。但是PIC系列的单片机编译器众多，不同系列的单片机需要安装不同的编译器，而且下载器不通用，比较昂贵，如ICD3系列市场价在800-1000左右，这就让很多用户望而却步了。

2-多引脚单片机

ST所推出的8引脚单片机为STM8S001，属于STM8S系列，该单片机将以极高的性价比服务于广大用户。全新的 STM8S001 采用小型工业标准的 SOP8 封装，在内核处理速度、系统控制、存储器大小、通信外设及模拟功能方面实现最佳配置与优化。

单片机的基本参数和参数

该单片机的基本参数如下：

内核和片上资源

内核为STM8，主频16MHz，，三级指令流水线，工作电压2.95-5.5V，5个IO口，有两个定时器，有三种低功耗模式：wait，active-halt，halt。

存储空间

具有8KB的Flash, 1KB的RAM, 128字节 EEPROM。

通信接口和片上资源

具有UART, SPI, I2C各一路，3通道10位ADC，具有5个可配置的外部中断，下载接口为SWIM方式。

3-片上资源

单片机最小系统的搭建

单片机的最小系统包括电源电路、晶振电路、下载电路、复位电路等。STM8S001具有三个可选择的时钟源：1)HSE；2)HSI；3)LSI，如果对时钟频率的精度要求不高可以选择内置时钟。下载接口为SWIM单总线方式可以使用STLINK来实现。其最小系统原理图如下图所示。

4-最小系统电路图

编程环境和下载方式介绍

该芯片的内核为STM8，所以可以使用IAR for STM8，该编程环境专门用于STM8系列单片机，界面清爽，易于操作。

5-IAR Workbench

下载工具使用STLINK-V2即可，只需要和单片机连接SWIM和GND即可，连线简单，还可以实现在线仿真，大大提高代码的调试效率。

6-STM8S001电路板

STM8S001是一款性价比极高的单片机，适用于需求简单、功能不复杂的产品开发，批量价格不到1元钱，大大节省了产品成本。
