51单片机引脚功能介绍

40只引脚双列直插封装(DIP)。40只引脚按功能分为3类：

(1)电源及时钟引脚: Vcc、Vss;XTAL1、XTAL2。

(2)控制引脚： PSEN*、EA* 、ALE、RESET (即RST)。

(3)I/O口引脚：P0、P1、P2、P3，为4个8位I/O口的外部引脚。

2.2.1 电源及时钟引脚

1.电源引脚

(1)Vcc(40脚)：+5V电源;

(2)Vss(20脚)：接地。

2.时钟引脚

(1)XTAL1(19脚)：如果采用外接晶体振荡器时，此引脚应接地。

(2)XTAL2(18脚)：接外部晶体的另一端。

2.2.2 控制引脚

提供控制信号，有的引脚还具有复用功能。

(1) RST/VPD(9脚)：复位与备用电源。

(2) ALE/PROG*(30脚)：第一功能ALE为地址锁存允许，可驱动8个LS型TTL负载。PROG*为本引脚的第二功能。为编程脉冲输入端。

(3) PSEN* (29脚)：读外部程序存储器的选通信号。可以驱动8个LS型TTL负载。

(4) EA*/VPP (Enable Address/Voltage Pulse of Programing，31脚) EA*为内外程序存储器选择控制端。 EA*=1，访问片内程序存储器，但在PC(程序计数器)值超过0FFFH(对于8051、8751)时，即超出片内程序存储器的4K字节地址范围时，将自动转向执行外部程序存储器内的程序。EA*=0，单片机则只访问外部程序存储器。VPP为本引脚的第二功能。用于施加编程电压(例如+21V或+12V)。对89C51，加在VPP脚的编程电压为+12V或+5V。

2.2.3 I/O口引脚

(1) P0口：双向8位三态I/O口，此口为地址总线(低8位)及数据总线分时复用口，可驱动8个LS型TTL负载。

(2) P1口：8位准双向I/O口，可驱动4个LS型TTL负载。

(3) P2口：8位准双向I/O口，与地址总线(高8位)复用，可驱动4个LS型TTL负载。

(4) P3口：8位准双向I/O口，双功能复用口，可驱动4个LS型TTL负载。

要特别注意准双向口与双向三态口的差别。当3个准双向I/O口作输入口使用时，要向该口先写“1”，另外准双向I/O口无高阻的“浮空”状态。

全是干货！！单片机最小系统详解

单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.

对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.

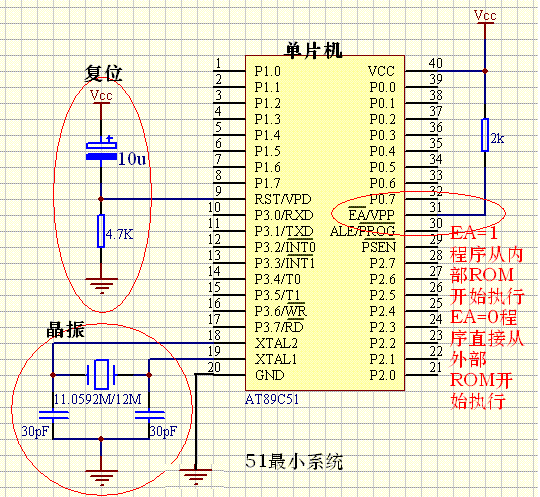

下面给出一个51单片机的最小系统电路图.

说明：

复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.

晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)

单片机:一片AT89S51/52或其他51系列兼容单片机

特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.

一、复位电路

复位电路的用途

单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

单片机复位电路如下图：

复位电路的工作原理

在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢?

在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。所以可以通过按键的断开和闭合在运行的系统中控制其复位。

开机的时候为什么为复位

在电路图中，电容的的大小是10uF，电阻的大小是10k。所以根据公式，可以算出电容充电到电源电压的0.7倍(单片机的电源是5V，所以充电到0.7倍即为3.5V)，需要的时间是10K*10UF=0.1S。

也就是说在电脑启动的0.1S内，电容两端的电压时在0~3.5V增加。这个时候10K电阻两端的电压为从5~1.5V减少(串联电路各处电压之和为总电压)。所以在0.1S内，RST引脚所接收到的电压是5V~1.5V。在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号，而大于1.5V的电压信号为高电平信号。所以在开机0.1S内，单片机系统自动复位(RST引脚接收到的高电平信号时间为0.1S左右)。

按键按下的时候为什么会复位

在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于0V，RST处于低电平所以系统正常工作。当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。随着时间的推移，电容的电压在0.1S内，从5V释放到变为了1.5V，甚至更小。根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。单片机系统自动复位。

二、总结

1、复位电路的原理是单片机RST引脚接收到2US以上的电平信号，只要保证电容的充放电时间大于2US，即可实现复位，所以电路中的电容值是可以改变的。

2、按键按下系统复位，是电容处于一个短路电路中，释放了所有的电能，电阻两端的电压增加引起的。

三、51单片机最小系统电路介绍

1.51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间，一般采用10~30uF，51单片机最小系统容值越大需要的复位时间越短。

2.51单片机最小系统晶振Y1也可以采用6MHz或者11.0592MHz，在正常工作的情况下可以采用更高频率的晶振，51单片机最小系统晶振的振荡频率直接影响单片机的处理速度，频率越大处理速度越快。

3.51单片机最小系统起振电容C2、C3一般采用15~33pF，并且电容离晶振越近越好，晶振离单片机越近越好4.P0口为开漏输出，作为输出口时需加上拉电阻，阻值一般为10k。

设置为定时器模式时，加1计数器是对内部机器周期计数(1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12)。计数值N乘以机器周期Tcy就是定时时间t。

设置为计数器模式时，外部事件计数脉冲由T0或T1引脚输入到计数器。在每个机器周期的S5P2期间采样T0、T1引脚电平。当某周期采样到一高电平输入，而下一周期又采样到一低电平时，则计数器加1，更新的计数值在下一个机器周期的S3P1期间装入计数器。由于检测一个从1到0的下降沿需要2个机器周期，因此要求被采样的电平至少要维持一个机器周期。当晶振频率为12MHz时，最高计数频率不超过1/2MHz，即计数脉冲的周期要大于2 ms。
