初学者的福利，51单片机轻松入门之：点亮一个发光二极管

本文旨在介绍单片机入门的基础知识，为初接触或即将接触单片的新手提供一个入门指导。本文章会陆续推出，隔几天一个章节。所使用单片机为ATMEL公司的AT89C52，软件为PROTEUS和KEIL;只提供原理图和KEIL环境下的注释，希望对广大即将接触单片机的人有所帮助，大神还请抬手放过。

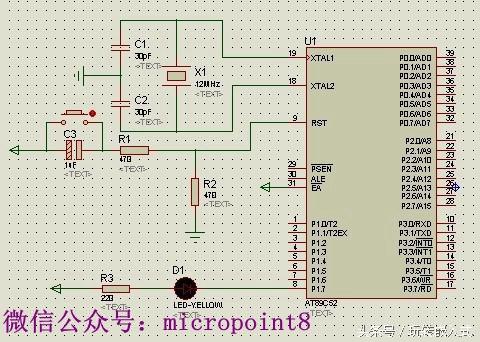

其用Proteus画得原理图如下所示，

该电路较简单，在P1.7上接一个发光二极管，点灯采用的是灌电流的方式。单片机31引脚要接高电平，因为单片机访问的是下载到单片机内部的程序。

实现程序如下：

sbit led=P1^7; //位定义，将P1.7标识为led

void main() //主程序

{

P1=0xff; //P1口置1

while(1) //while大循环

{

led=0; //将P1.7口拉低，此时二极管可点亮。

}

}

仿真后的图片如下：

想要获取更多电子设计资料、单片机学习资料，请在百度搜索“振兴网”，搜索结果中点击第一条链接进入网站即可。微信公众号：micropoint8 。振兴网：www.picmcu.com

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。

流水灯的设计

单片机应用技术课程报告

实验名称

流水灯的设计

实验时间

学生姓名

实验地点

钉钉群线上

同组人员

专业班级

1、实验目的

（1）掌握C51程序循环结构及循环语句的使用，掌握C51程序结构的形式，掌握延时子程序设计的基本方法;（2）学会二进制转换为十六进制方法;学会单片机控制LED显示器的电路设计及控制方法。

2、任务设计要求

组装一个简易流水灯显示器，单片机外接8个发光二极管，要求系统上电后，8个发光二极管依次循环点亮。

3、总体设计方案

根据实验任务要求，通过功能分析，设计的系统总体方案如图所示。

AT89C51单片机

电源

时钟电路

复位电路

LED显示

4、硬件电路设计

要完成系统的设计任务，首先应进行系统硬件的设计，其硬件原理图由LED灯电路和单片机最小系统组成，复位电路采用上电自动复位。8个发光二极管不能直接带+5V的正电压，用电阻进行串联分压，发光二极管的电流要达到10毫伏左右，串联电阻阻值不能太大。

5、软件程序设计

（1）、程序设计思路（流程图绘制）

八个LED灯D0-D7（可选择LED-RED）阳极接到+5V，阴极通过300欧姆电阻分别接到单片机的P1.0-P1.7八个IO口上。I/O口循环流水灯效果实现流程如图2-2所示，依次从第一盏灯开始，分别点亮每一盏灯，中间调用延时子函数便可使得流水灯的效果清晰可见。点亮LED灯的具体实现方法只需让相应的IO口输出低电平即可。

结束

结束

结束

（2）程序清单

#include<reg51.h>//包含头文件reg51.h

voiddelay(unsignedcharj);//延时函数声明

voidmain()

{

while(1){

P1=0Xfe;

delay(100);

P1=0Xfd;

delay(100);

P1=0Xfb;

delay(100);

P1=0Xf7;

delay(100);

P1=0XEf;

delay(100);

P1=0Xdf;

delay(100);

P1=0Xbf;

delay(100);

P1=0X7f;

delay(100);

}

}

voiddelay(unsignedchari)

{

unsignedcharj,k;

for(k=0;k<i;k++)

for(j=0;j<255;j++);

}

（3）性能指标测试及结果分析

7、项目总结

通过流水灯实验，我初步掌握C51程序循环结构及循环语句的使用，掌握C51程序结构的形式，掌握延时子程序设计的基本方法;还学会二进制转换为十六进制方法;学会单片机控制LED显示器的电路设计及控制方法。

8、项目设计报告成绩

指导教师签字：

年 月 日
