单片机控制直流电机的转速

直流电机三种调速方法

1改变磁通

2改变电压

3改变转子绕组回路电阻

其中1和3出厂时已经确定，所以我们改变电压，

这一节是入门课，不必讲究专业性，只要理解电压和电机转速

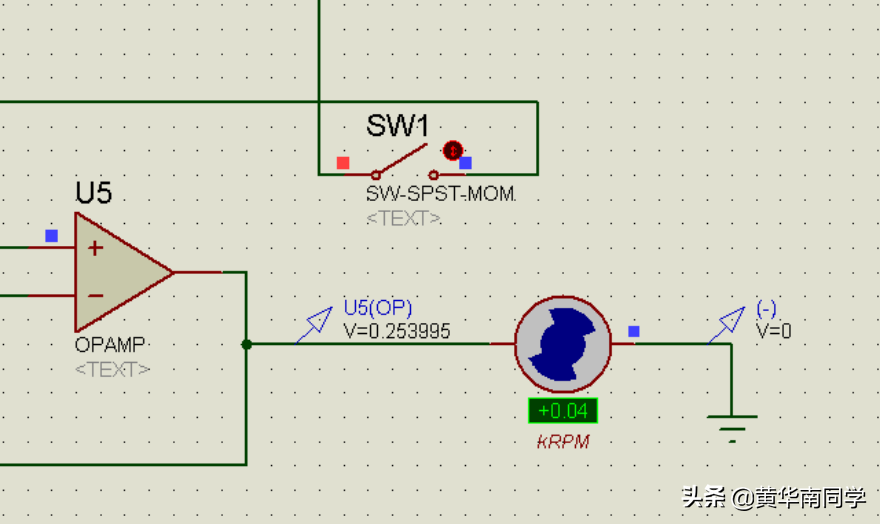

电路如何接线？

效果展示

源代码：

#include "reg52.h" //头文件

unsigned char speed = 0; // 定了一个速度的电压变量

main()//主函数

{

EA=1; //开总的中断

EX0=1;//开外部中断0

IT0=1;//设置外部中断0位下降沿触发方式

while(1) //循环

{

P1=speed; //不停的把P1的信号送给直流电机

}

}

void int0() interrupt 0 //外部中断0的子程序

{

if(speed==255); //判断电压变量是否等于255

else

speed =speed +5;//每次变量都加5

}

基于单片机控制的直流电机调速系统设计

基于单片机控制直流电机调速系统设计的研究意义在于可以通过按键对直流电机进行有效的控制。通过单片机定时器实现PWM。通过按键来调节PWM占空比实现对直流电机调速。在工业的使用环境中，在许多复杂噪音多的环境中可以对直流电机无干扰的进行控制。所以对单片机控制直流电机调速系统研究意义深远。

基于单片机的直流电机调速系统，主要由直流电机及驱动模块；按键模块；LCD1602显示模块；单片机最小系统这几部分组成。通过按键来控制直流电机的转速。在本次设计中，一共分为10个挡位。通过按键来控制PWM占空比以实现对直流电机的调速。LCD1602则显示当前速度挡位信息。本论文从一开始构思系统实现的功能，然后设计硬件电路对元器件选型，设计电路、对单片机编写程序，程序需要不停的调试，在调试过程中寻找最佳的控制点，最后利用PROTEUS软件仿真实现直流电机调速的功能，通过软件自带的模拟示波器显示占空比波形。
