用单片机DIY一个按键控制LED

学了单片机总想做些属于自己的东西，但有些时候不知道做些什么，其实这种现象对于每一个初学者都会有所体会，今天针对这一现象，对初学者进行一个学习引导，对于学过单片机之类的肯定不难，但对刚接触的初学者却能够起到一个很好地指引。

单片机一开始学就会接触到LED和按键，今天我们就把这两个功能给结合起来,DIY一个用按键控制LED，单片机选择51系列单片机。

51IC

先来看下按键原理图

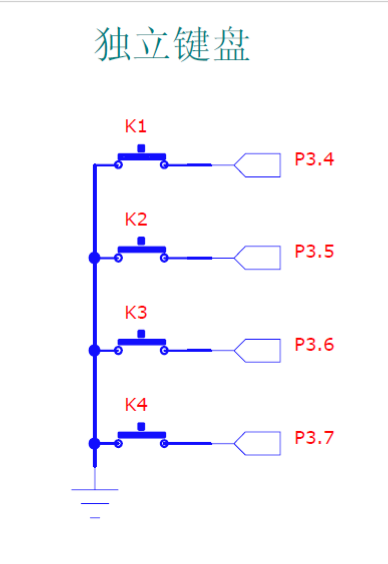

独立按键原理图

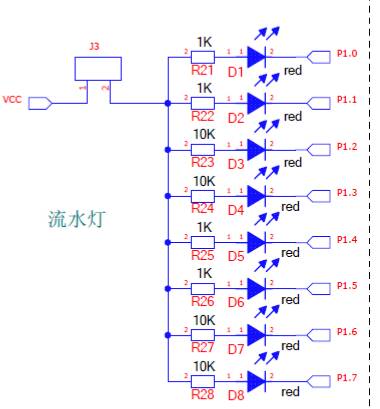

流水灯原理图

先来分析下独立按键，四个按键有一个共同特点。那就是其中一个引脚是连一块的，然后直接连到GND上，而另一端接到单片机引脚上，当按键按下的时候，按键就会短路，也就是接到单片机引脚的那一根信号线直接接到GND上，我们只要检测这个端口有没有出现低电平就可以判断按键有没有按下，通过程序不断判断按键有没有按下，如果按下就执行需要执行的程序，否则继续等待。

注意：在使用按键的时候需要消抖，所谓消抖就是在按键按下之后延时一段时间，然后再来判断按键是否按下，目的为了减少外界的干扰还有按下按键或松开按键那一段时间内不是立马为高或为低电平，消抖能够使程序更稳定。

再来看一下LED流水灯，有8个LED灯，在控制方面原理都是一样，我们就以第一个灯为例，在LED中它们也有一端引脚是连在一起的不过这次是VCC连在一块，另一端接在单片机上，如果想要LED亮的话，根据电流方向，只要接在单片机的一端为低电平就可以实现这个效果，因此根据这一点就可以随便控制LED了。

再结合一下按键，如果按键按下，控制单片机让LED亮，再按一下就让LED灭，这就达成我们目的了，当然你也可以自己扩展一些功能，比如让流水灯流水，按下LED先闪烁，然后灭掉等等，可以展开想象的翅膀随意设计。
