51单片机用C51语言实现I2C24C02存储器用法和实例

一、I2C24C02存储器用法步骤：

1.把24C02的SCK/SDA引脚跟单片机的管脚连接。

2.调用Bus_Initialize（）进行初始化。

3.根据实际情况，调用Write_Data（）/Read_Data()

二、电路图

电路

三、简单存储实例代码截图

代码

四、at24c02.h头文件代码

#include<intrins.h>

#include<AT89X51.H>//#include<REG52.H>

#define uchar unsigned char

sbit SCL=P1^6;

sbit SDA=P1^7;

/*************************************

//延时5us

*************************************/

void Delay(void)

{

_nop_();

_nop_();

_nop_();

_nop_();

_nop_();

}

/*************************************

//总线初始化

*************************************/

void Bus_Initialize(void)

{

SDA=1;

Delay();

SCL=1;

Delay();

}

/*************************************

//---启动信号,开始数据传输

*************************************/

void Start_Signal(void)

{

SDA=1;

Delay();

SCL=1;

Delay();

SDA=0;

Delay();

}

void Response_Signal(void)

{

uchar i;

SCL=1;

Delay();

while((SDA==1)&&(i<250))

i++;

SCL=0;

Delay();

}

/*************************************

//---停止信号,停止数据传输

*************************************/

void Stop_Signal(void)

{

SDA=0;

Delay();

SCL=1;

Delay();

SDA=1;

Delay();

}

void Write_One_Byte(uchar m)

{

uchar temp,i;

temp=m;

for(i=0;i<8;i++)

{

temp=temp<<1;

SCL=0;

Delay();

SDA=CY;

Delay();

SCL=1;

Delay();

}

SCL=0;

Delay();

SDA=1;

Delay();

}

uchar Read_One_Byte()

{

uchar k,i;

SCL=0;

Delay();

SDA=1;

Delay();

for(i=0;i<8;i++)

{

SCL=1;

Delay();

k=(k<<1)|SDA;

SCL=0;

Delay();

}

return k;

}

/*************************************

//写一个字节数据函数,开始写数据到存储器

*************************************/

void Write_Data(uchar address,uchar Data)

{

Start_Signal();//启动总线

Write_One_Byte(0XA0);//发送从机写地址

Response_Signal();//等待从机应答

Write_One_Byte(address); //发送从机字地址

Response_Signal();//等待从机应答

Write_One_Byte(Data);//发送字节数据

Response_Signal();//等待从机应答

Stop_Signal();//结束总线

}

/*************************************

//读一个字节数据函数,从存储器读取数据

*************************************/

uchar Read_Data(uchar address)

{

uchar Data;

Start_Signal(); //启动总线

Write_One_Byte(0XA0);//发送从机写地址

Response_Signal(); //等待从机应答

Write_One_Byte(address);//发送从机读地址

Response_Signal();//等待从机应答

Start_Signal(); //启动总线

Write_One_Byte(0XA1);//发送从机读地址

Response_Signal();//等待从机应答

Data=Read_One_Byte();//存储到DATA

Stop_Signal();//结束总线

return Data;//返回存储的数据DATA

}

STM32F0单片机快速入门九：用 I2C HAL 库读写24C02

1. 24C02介绍

24C02 现在基本是开发板的标配，对于需要掉电存储的应用来说确是不二选择。现在单片机因为内部集成了Flash存储器，一般也都支持数据的掉电保存，但相对于 24C02 这种 EEPROM 来说，使用单片机内部的 Flash 有一些需要注意的问题：

a. Flash 写入数据之前需要先执行擦除操作，而且擦除以扇区为单位。

b. Flash读写次数比 EEPROM 少很多。

c. 容易误操作，把 Flash 内部的代码擦除掉。

d. 影响中断的响应时间。

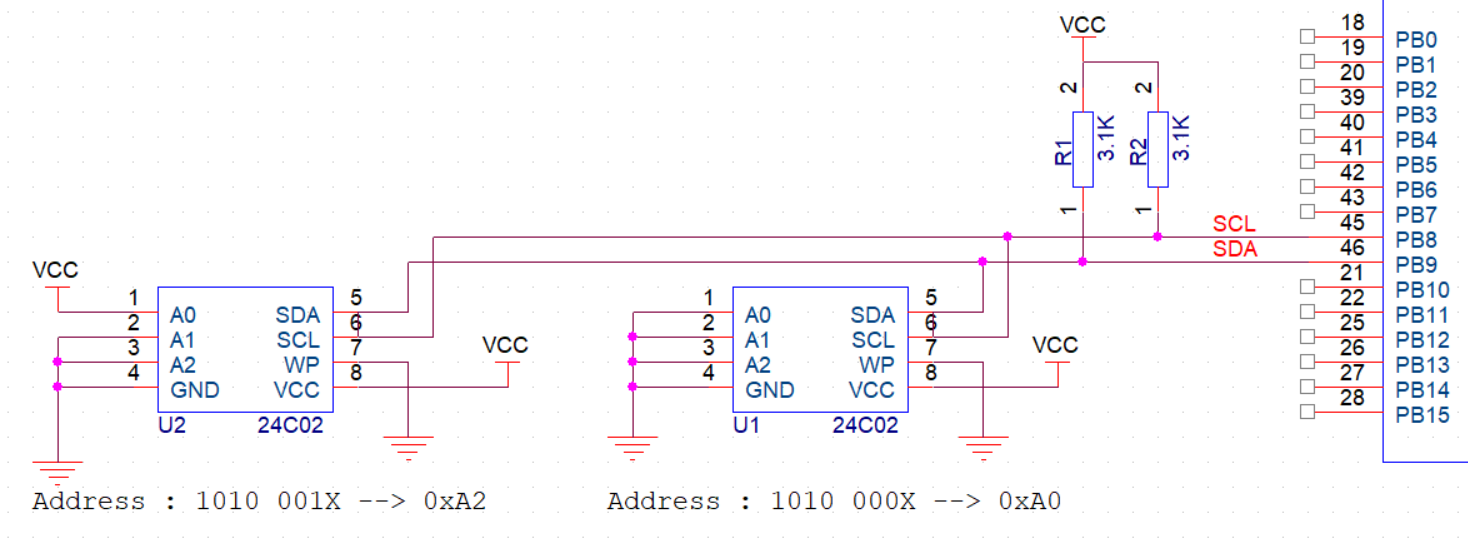

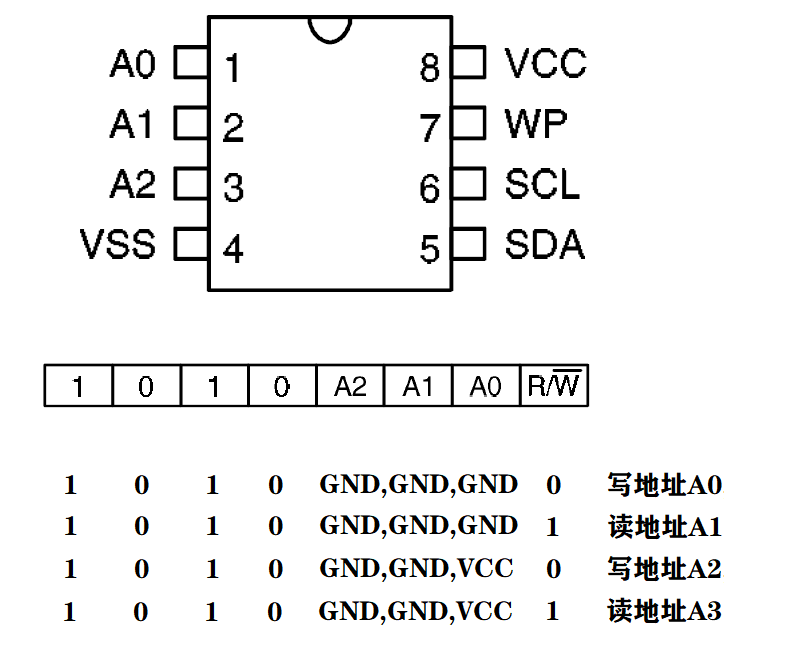

24C02 有 256 字节的数据，一般说来也够用了。它的地址是可以通过引脚配置的，这样一条 I2C 总线上就可以挂多个 24C02。如下：

我们把 A2,A1,A0 都接地，这样地址为 A0。然后 SCL，SDA 脚接 MCU 的 PB8 和 PB9。需要注意 SCL，和 SDA 需要加上拉电阻。

2. 代码

下面我们在一个 I2C 例程上面修改代码来实现 24C02 的读写。大家可以看到使用库函数的好处，基本上不用看 STM32F030 的手册，很快就能实现我们想要实现的功能。

我们用 Keil 打开下面这个工程：

STM32Cube_FW_F0_V1.11.0\Projects\STM32F030R8-Nucleo\Examples\I2C\I2C_TwoBoards_ComPolling\MDK-ARM\Project.uvprojx

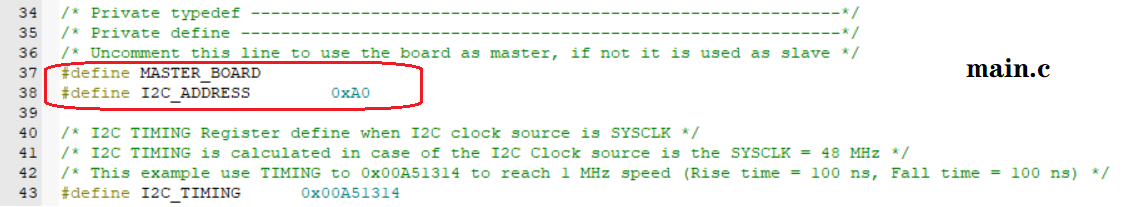

Step 1, 把 I2C 地址改为跟我们硬件一致：

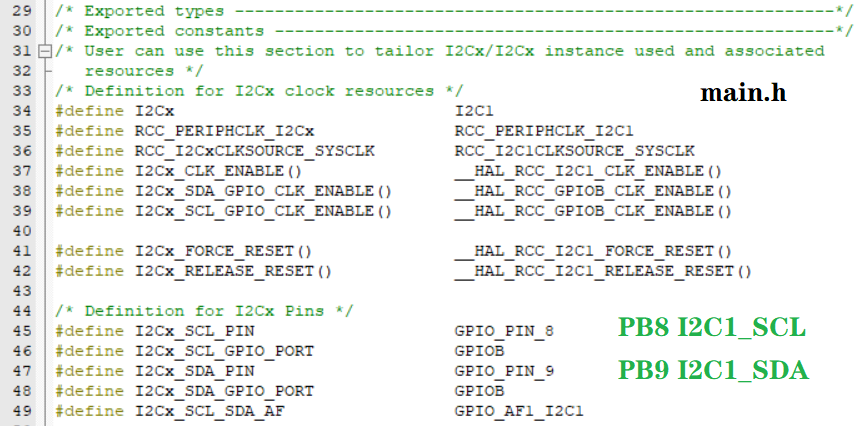

Step 2, 根据实际使用的 I2C 模块和引脚进行配置：

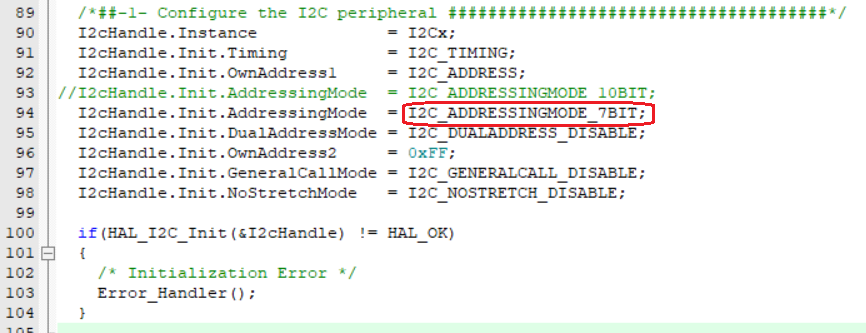

Step 3, 把地址模式改为 7BIT：

Step 4, 操作EEPROM，我们不使用例子中的 HAL_I2C_Master_Transmit 和 HAL_I2C_Master_Receive，这两个函数适用于两个 I2C 器件之间进行数据传输。我们这里要用的是下面这两个函数：

HAL_I2C_Mem_Write (

I2C_HandleTypeDef *hi2c, // 使用的 I2C 模块的 Handle 的指针

uint16_t DevAddress, // I2C 器件的地址，这里是 24C02 的地址 0xA0

uint16_t MemAddress, // 存储器内部地址

uint16_t MemAddSize, // 存储器内部地址位数 8BIT or 16BIT ?

uint8_t *pData, // 发送数据缓冲区指针

uint16_t Size, // 数据长度

uint32_t Timeout // 超时设置

);

HAL_I2C_Mem_Read (

I2C_HandleTypeDef *hi2c, // 使用的 I2C 模块的 Handle 的指针

uint16_t DevAddress, // I2C 器件的地址，这里是 24C02 的地址 0xA0

uint16_t MemAddress, // 存储器内部地址

uint16_t MemAddSize, // 存储器内部地址位数 8BIT or 16BIT ?

uint8_t *pData, // 接收数据缓冲区指针

uint16_t Size, // 接收数据长度

uint32_t Timeout // 超时设置

);

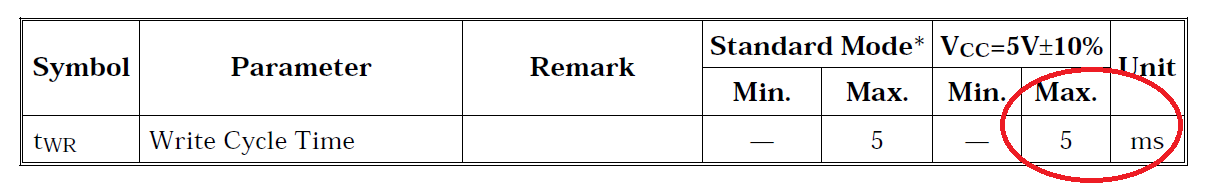

在此我们写入数据用的 24C02 的 Page Write 命令，每次写入 8个字节的数据，然后存储器写入地址加 8。要注意每次执行完写入命令后，需要有一个延时，等待 EEPROM 内部处理完该指令后才能继续写入。这个延时要查手册，不同的厂家可能有不同的数值。读出时可以连续的读出数据，无需等待。

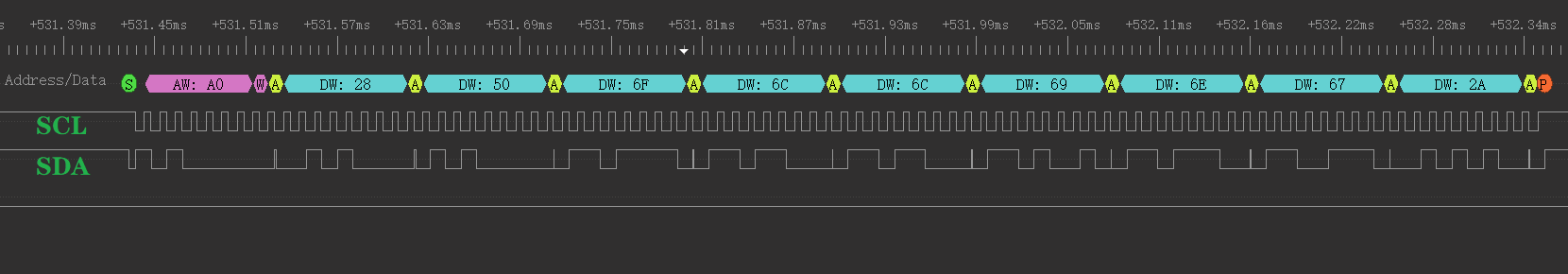

下面是写入数据的波形，0xA0 是器件地址，0x28 是 24C02 内部存储器地址，之后是 8个字节数据。

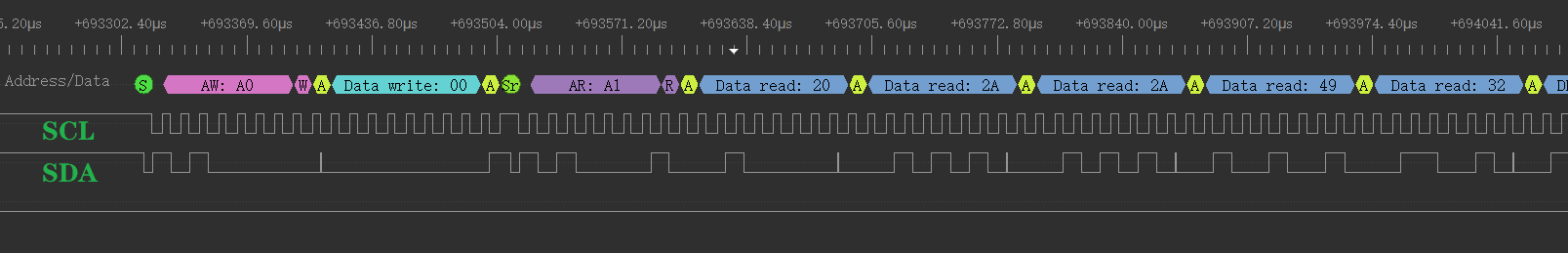

读出数据的波形：

注意：

在使用硬件 I2C 操作时，有时候会遇到死锁问题。在此情况下，可以把 SCL，SDA 引脚初始化为 GPIO，如此例中的 PB8, PB9 然后连续翻转 SCL 引脚送出 9 个时钟脉冲，既可以使 I2C 从死锁的状态复位。然后再重新初始化 I2C 模块，进入正常 I2C 操作。

参考资料：

PM0215 STM32F0xxx Cortex-M0 programming manual

UM1785 Description of STM32F0 HAL and low-layer drivers

24C02 Datasheet

STM32F030 Datasheet

STM32F030 Reference Manual
