一个操作51单片机某几个IO口的方法

今天有同学学习《手把手教你学51单片机》过程中遇到一个关于51单片机IO口操作的问题，可能有其他同学有类似疑问，或者是其他同学根本没有考虑过这个疑问问题，我简单提一下，今后有类似问题也欢迎大家留言，我会给大家解释。

问题很简单，但是对于初学者常犯。

对于51单片机的P口来说，我们习惯上的赋值是P1 = 0xXX。但是这样操作是一次性操作了8个IO口。而有些情况下，我们只需要操作其中的几个而不是全部的时候，我们如何操作呢？如下图注释上边的部分，是我写的程序代码。

这个是操作51单片机P1口的低4位对步进电机进行操作的程序，在这个操作过程中，我们只使用到了P1口的低4位，因此我们希望高4位保持不变，只改变P1的低4位。首先把P1进行一个备份到变量tmp中去，然后把变量tmp的经过两条语句，得到最终要赋值给P1的值以后，再一次性赋值给P0，这个方法大家都可以学习一下。

而注释下边的这段程序，是一位同学写的，这位同学的理由是下边这种写法，也没有改变P1的高4位。表面看也没什么问题，但是实际上如果不利用tmp这个变量，P1就会产生一个错误的中间值。

P1= P1&0xF0；这条语句执行完毕以后，P1 = 0xX0；其中X是未知的，保持了之前P1的高4位的原值，而低4位是0；

再然后P1= P1|BeatCode[index]；这样操作后，P1得到了最终的值。

但是这中间，P1 = 0xX0；这个值是我们根本不需要的一个错误值。不要怕有问题，但是我也不希望没有经过思考的问题。而这个问题，就是同学经过思考的问题，我认为很好，写出来提供给同学们共同学习。

80C51单片机的IO口(四) - P1口内部结构与工作原理

P1口是80C51单片机唯一的单功能口 ，只能用作通用数据I/O口，没有其他功能。

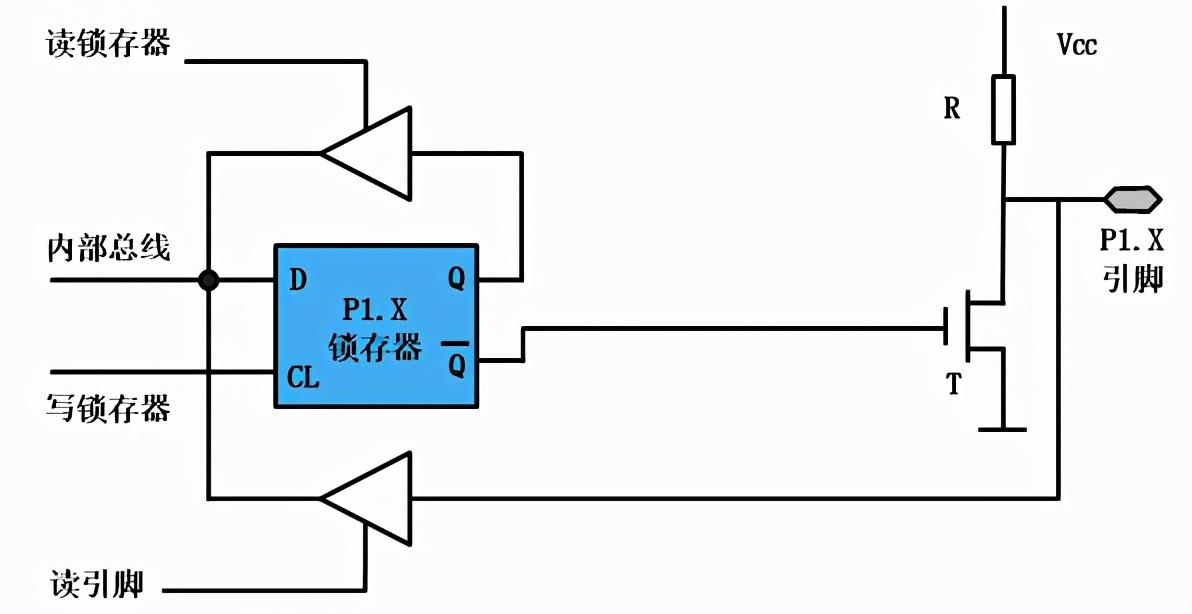

P1口内部逻辑结构

P1口由一个输出锁存器、两个三态输入缓冲器和输出驱动电路组成。输出驱动电路内部设有上拉电阻（约30kΩ）。

P1口是通用的准双向I/O口。输出高电平时，能向外提供拉电流负载，不必外接上拉电阻。当口用作输入时，须向口锁存器写入1。

P1口的工作原理以及具体的数据输入/输出过程与P0口作为通用数据I/O口时相同。请参看前期视频。
