51单片机复位后的状态

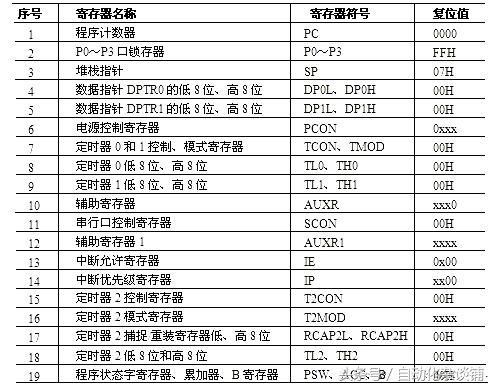

单片机的复位操作使单片机进入初始化状态，其中包括使程序计数器PC=0000H，这表明程序从0000H地址单元开始执行。单片机冷启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM区中的内容，21个特殊功能寄存器复位后的状态为确定值，见下表。

值得指出的是，记住一些特殊功能寄存器复位后的主要状态，对于了解单片机的初态，减少应用程序中的韧始化部分是十分必要的。

说明：表中符号*为随机状态;

A=00H，表明累加器已被清零;

PSW=00H，表明选寄存器0组为工作寄存器组;

SP=07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中;

Po-P3=FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出;

IP=×××00000B，表明各个中断源处于低优先级;

IE=0××00000B，表明各个中断均被关断;

系统复位是任何微机系统执行的第一步，使整个控制芯片回到默认的硬件状态下。51单片机的复位是由RESET引脚来控制的，此引脚与高电平相接超过24个振荡周期后，51单片机即进入芯片内部复位状态，而且一直在此状态下等待，直到RESET引脚转为低电平后，才检查EA引脚是高电平或低电平，若为高电平则执行芯片内部的程序代码，若为低电平便会执行外部程序。

51单片机在系统复位时，将其内部的一些重要寄存器设置为特定的值，(在特殊寄存器介绍时再做详细说明)至于内部RAM内部的数据则不变。

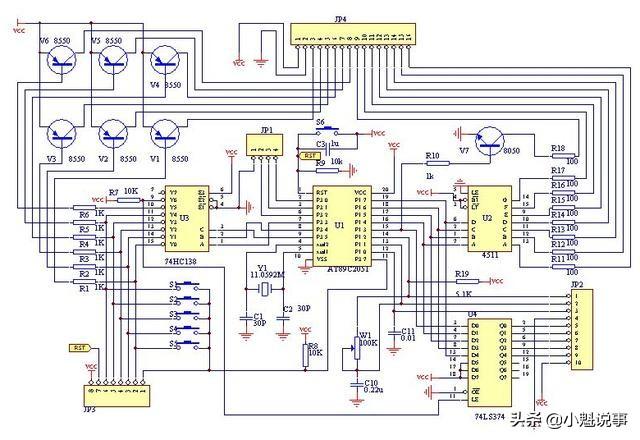

单片机的复位电路的设计原理

复位电路的原理是单片机RST引脚接收到2US以上的电平信号，只要保证电容的充放电时间大于2US，即可实现复位，所以电路中的电容值是可以改变的。按键按下系统复位，是电容处于一个短路电路中，释放了所有的电能，是由电阻两端的电压增加引起的，功能是把PC初始为0000H，使单片机从该位开始执行程序。RST是复位信号的输入端，信号是高电平有效，应该持续在2个机器周期以上。

单片机的复位一般有三种方式：上电复位，看门狗复位，手动复位。。。。

上电复位 ：单片机在上电瞬间，给复位引脚一个复位信号，以实现单片机的复位，待稳定后，单片机开始执行程序；

高电平

上电瞬间，由于电容两端的电压不能发生突变，所以电容两端的电位都是VCC，即RST是高电平，而随着VCC通过RC电路对电容充电，当电容两端的电压达到VCC时，电容相当于断路，RST的电平为低电平，单片机正常工作。

看门狗复位 ：看门狗复位不同于上电复位，上电复位是单片机从头开始执行程序；而看门狗复位时当某一个程序块不受控制时，将程序计数器清零，使该段程序从头执行，为了使单片机系统正常运行要在程序中定时喂狗；喂狗程序段插入到用户应用程序之中。单片机系统的用户应用程序一般由循环结构的主程序和中断服务子程序组成。首先，应尽可能准确地估算各应用功能模块的运行时间，估算运行时间的时候，应考虑程序可能被中断，应把中断程序的运行时间也计算在内。然后，在若干个应用功能模块的运行时间小于0.9 s的两个应用功能模块之间插入上面的喂狗程序段。

手动复位 ：在单片机的复位引脚接一个按键，手动按下该按键使单片机复位。
