单片机入门-C51语言用DAC0832实现正弦波的波形发生器第二节解说

单片机入门-C51语言用DAC0832实现正弦波的波形发生器第二节视频教程如下

视频

一.DA转换器指标

（1）分辨率：分辨率指最小输出电压(对应的输入数字量最低有效位为1)与最大输出电压(对应的数字输入量所有位全为1)之比。对于n位D/A转换器，其分辨率为2-n ；

(2)建立时间：描述D/A转换器转换快慢的参数，是指从数字输入端发生变化开始，到输出模拟信号电压(或模拟信号电流)达到满刻度值(1/2)LSB时所需要的时间。

(3)转换精度：D/A转换器的转换精度主要取决于D/A转换器的二进制位数。例如，8位的D/A相对误差是1/256，16位的D/A相对误差为1/65536。显然，二进制位数越多精度越高。

二、DAC0832介绍

DAC0832是用先进的CMOS/Si－Cr工艺制成的双列直插式单片8位D/A转换器。它可以直接和8088CPU相接口。它采用二次缓冲方式（有两个写信号/WR1、/WR2），这样可以在输出的同时，采集下一个数字量，以提高转换速度。 而更重要的是能够在多个转换器同时工作时，有可能同时输出模拟量。它的主要技术参数如下：分辨率为8 位，电流建立时间为1us，单一电源5V－15V直流供电，可双缓冲、单缓冲或直接数据输入。

三、电路图设计

DAC

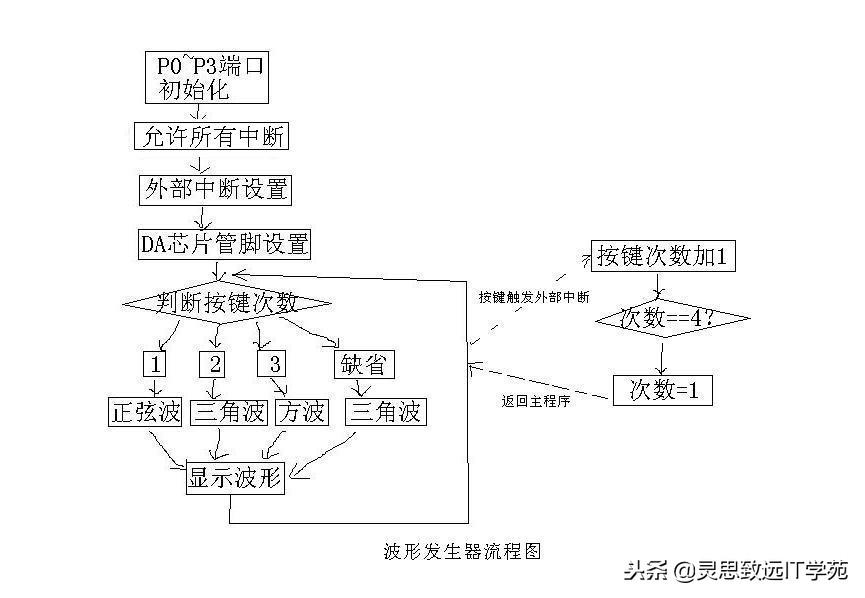

四、程序设计流程图

流程

基于stm32单片机设计制作的信号发生器，可产生正弦波，方波

看一下用单片机做的信号发射器。这边是电源开发，这边是电源指示灯。下面有五个按键，第一个按键是用来选择相应的波形。一共有三种波形，第一个是三角波，对应的绿灯亮，同时屏幕上也会显示相应的参数。

按一下这个按键，下面进入到正弦波，再按一下下面是方波。后面的四个按键分别是用来设置频率的加和减，复制的加和减。调节复制加减可以看到屏幕上的参数也会相应的改变，频率也可以加减。

现在来测试一下，现在是三角波，频率是一k赫兹。用示波器来看一下，现在让示波器运行，调节一下，差不多。停止，可以看到试播器上显示的频率差不多也是一k赫兹，和屏幕上显示的频率是一样的。

改变频率，现在按频率加，可以看到频率也会在相应的改变。频率现在还是以k赫兹，看一下复制，现在也可以看到复制也在慢慢增加，现在是一副左右。复制减，可以看到复制也在相应的减小。

再看一下正弦波，看一下按键，可以看到频率大概是五k赫兹。看一下波性，稍微调节一下，停止，可以看到频率也是五k赫兹。也演示一下参数变化，现在频率加，现在是九k赫兹，现在是十k赫兹，可以看到波形发生明显的变化。在频率前可以看到频率也在相应的减小。

复制也是一样的，调节一下，现在复制在不断增大，现在是一点三伏左右，复制减。再看一下最后一个波形，是方波，调节一下，可以看到参数测得的频率是四点九k赫兹，和设置的五k赫兹是相当不大的。同样试一下参数调整，现在是九k赫兹、十k赫兹，现在是e k 赫兹。

看一下复制，复制现在是三点四伏、三点七，复制减。这就是它的整体功能的实现。
