为什么单片机输出的电流很小？

同样是5V，为什么单片机输出的电流只有几毫安？

为了让大家彻底搞懂这个问题，首先我们需要知道单片机引脚的构成。

以Atmega328单片机为例，这是它的内部引脚原理图。

可以看出，单片机的引脚和内部电源之间并不是只有一个MOS管，他还有一个电阻。

因为有这个电阻的存在，单片机输出电流就会被限制，这就是单片机引脚驱动很小的原因。

阻值

那么这个电阻有多大呢？

接下来我们实际测试一下。

测试方法如下：

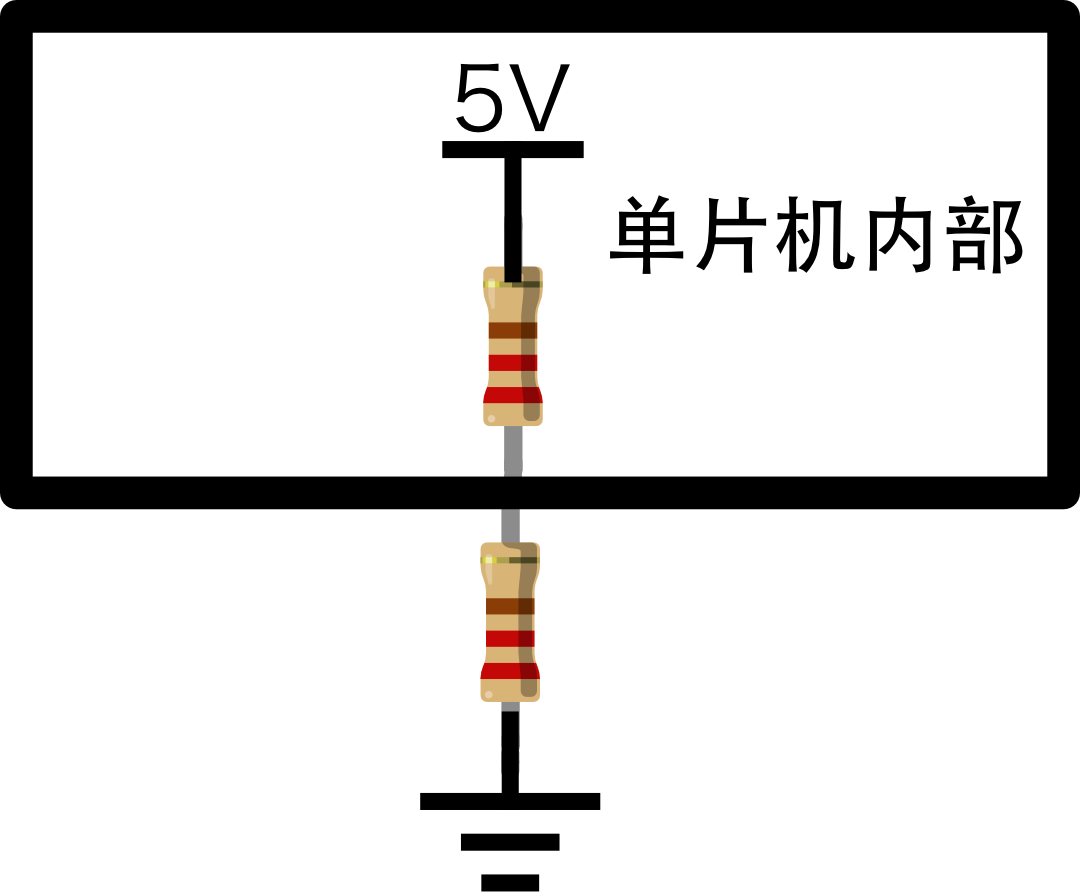

我们给单片机引脚外接一个阻值比较小的电阻，测量此时这个电阻的分压，这样就可以反推出来单片机内部电阻的大小。

为了方便直接在Arduino（Atmega328单片机）上外接一个47Ω的电阻。

接下来我们测量一下这个外接电阻的大小，最后测量这个外接电阻的分压为2.85V（此时已不能提供5V电压）。

由此可以推算出单片机内部的电阻约为35Ω（如下图）。

如果我们外接的阻值为1000Ω的话，能输出的电压值也仅仅为4.8V。这时候即使是在4.8v的情况下也才仅仅能提供5毫安的电流。

所以为了能让单片机更稳定的工作，尽量在引脚上外接大阻值的电阻！

51单片机针脚排列和定义

针脚排列:

针脚定义:

40个引脚按引脚功能大致可分为4个种类：电源、时钟、控制和I/O引脚。

⒈ 电源:

⑴ VCC - 芯片电源，接+5V；

⑵ VSS - 接地端；

注：用万用表测试单片机引脚电流一般为0v或者5v，这是标准的TTL电平，但有时候在单片机程序正在工作时候测试结果并不是这个值而是介于0v-5v之间，其实这之是万用表反映没这么快而已，在某一个瞬间单片机引脚电流还是保持在0v或者5v的。

⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，

⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲

① ALE功能：用来锁存P0口送出的低8位地址

② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线：

80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
