5152单片机14课：温控开关

#include <reg51.h>//头文件

#define uint unsigned int//宏定义

#define uchar unsigned char //宏定义

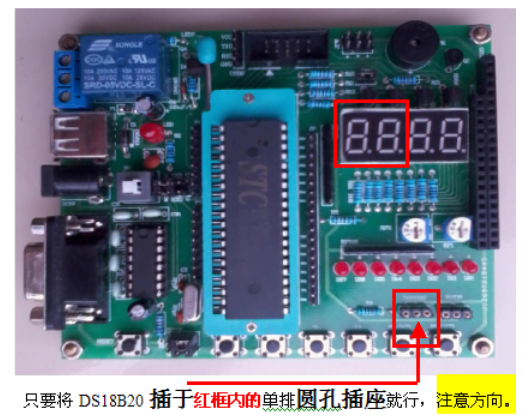

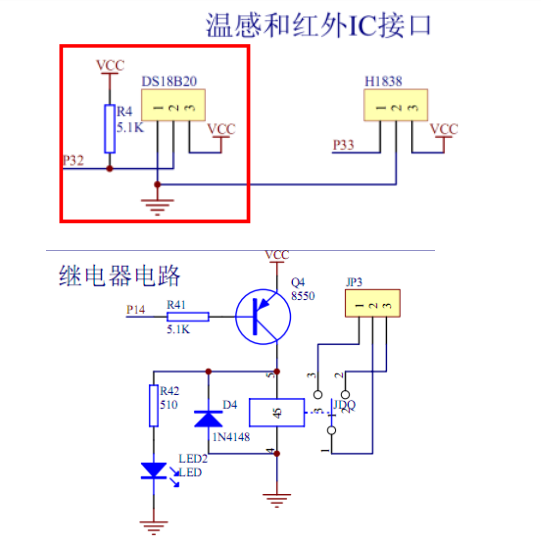

sbit DQ=P3^2;//18B20的2脚与单片机P3.2口相接

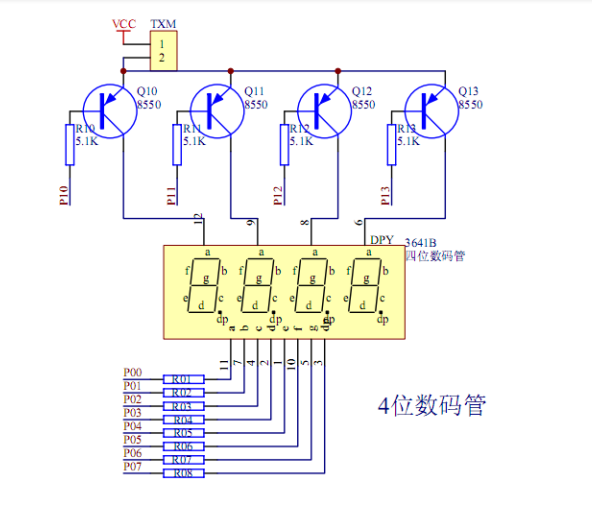

sbit P10=P1^0;//数码管位选引脚P1.0

sbit P11=P1^1;//数码管位选引脚P1.1

sbit P14=P1^4;//继电器控制引脚

uchar temp;

uchar htemp=30;//动作温度值

code unsigned char sz []={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//0-9数组

void delay (uint t);//延时函数声明

void delayms(uint a);//for语句延时函数声明

void init();//18B20初始化程序声明

void write (uchar dat);//写1字节程序声明

uchar read ();//读1字节程序声明

void display();//显示程序声明

uchar readtemp();//读温度程序声明

void delay (uint t)//延时函数

{

while(t--);

}

void delayms(uint a) //for语句延时函数

{

uint x,y;

for(x=a;x>0;x--)

for(y=110;y>0;y--);

}

void init ()//18B20初始化程序

{

uchar n;

DQ=1;

delay(8);

DQ=0;

delay(80);

DQ=1;

delay(8);

n=DQ;

delay(4);

}

void write (uchar dat)//写1字节程序

{

uchar i;

for (i=0;i<8;i++)

{

DQ=0;

DQ=dat&0x01;

delay (4);

DQ=1;

dat>>=1;//dat=dat>>1

}

delay(4);

}

uchar read ()//读1字节程序

{

uchar i,value;

for (i=0;i<8;i++)

{

DQ=0;

value>>=1;

DQ=1;

if(DQ)///

value|=0x80;

delay(4);

}

return value;

}

uchar readtemp()//读温度程序

{

uchar a,b;

init();

write (0xcc);

write (0x44);

delay (300);

init ();

write (0xcc);

write (0xbe);

a=read();

b=read();

b<<=4;

b+=(a&0xf0)>>4;

return b;

}

void display ()//显示程序

{

P10=0;

P0=sz[temp/10];

delayms(2);

P10=1;

P11=0;

P0=sz[temp%10];

delayms(2);

P11=1;

}

void main()//主程序

{

while(1)

{

temp=readtemp();

display ();

if (temp>=htemp)

{

P14=0;

}

else

{

P14=1;

}

STM32液晶显示HT1621驱动原理及程序代码

1、HT1621电路分析

HT1621为32×4即128点内存映像LCD驱动器，包含内嵌的32×4位显示RAM内存和时基发生器以及WDT看门狗定时器．

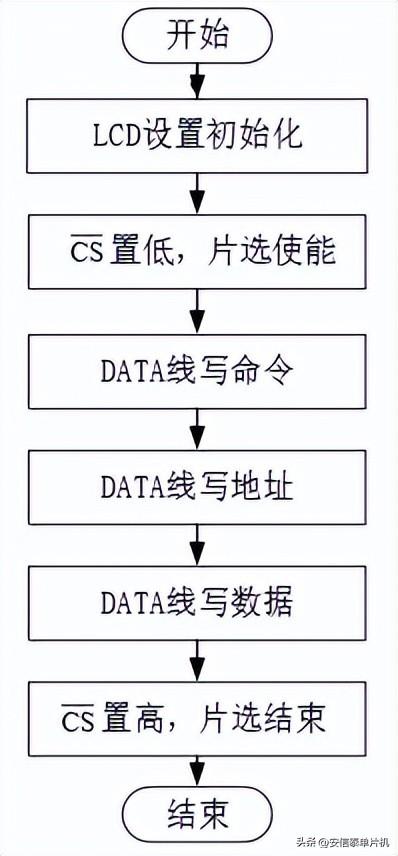

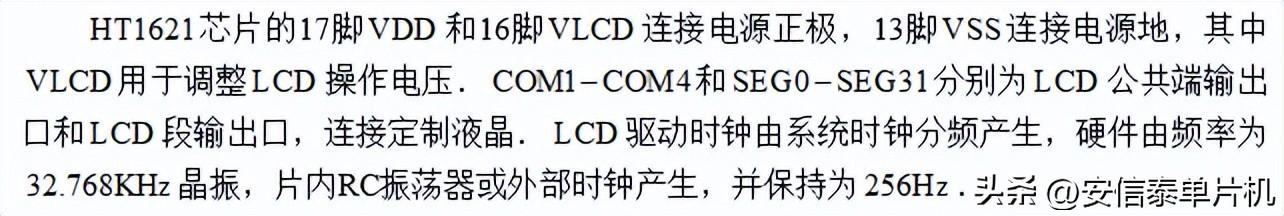

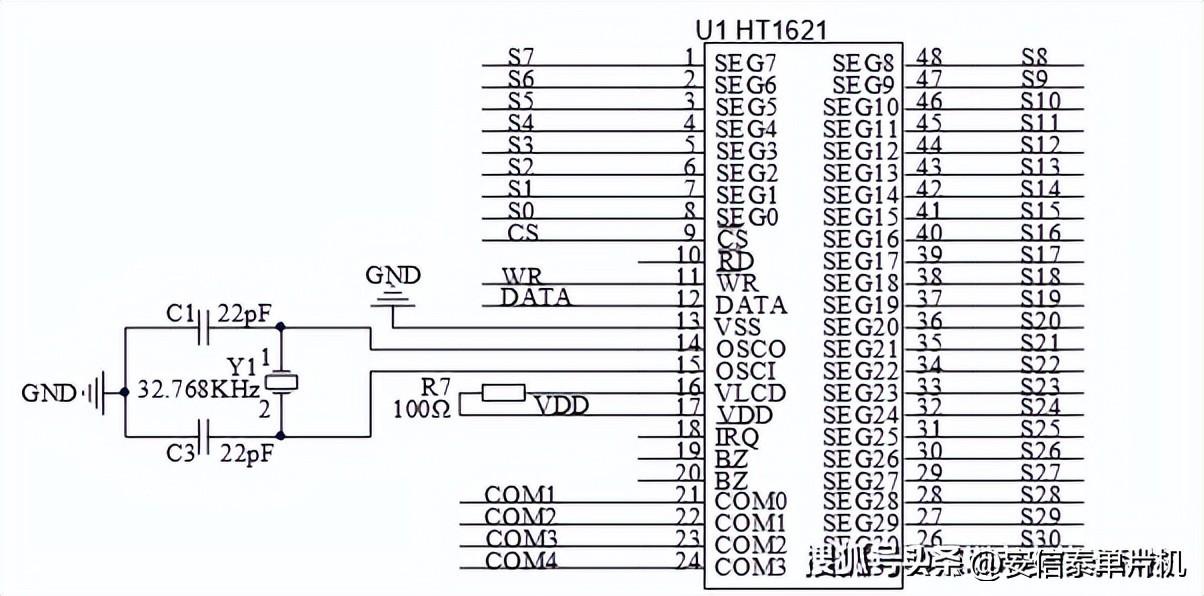

HT1621驱动电路如下图所示：

图1

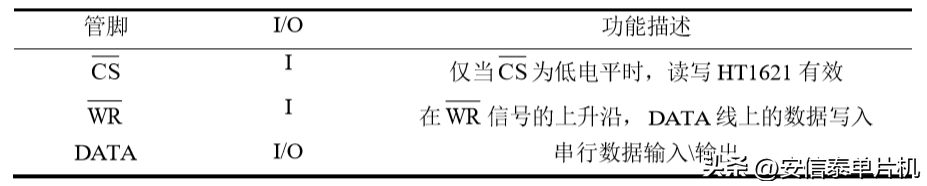

与单片机相连接控制的有9脚CS，3脚WR，12脚DATA，其功能描述如下表。

图2

2、字符显示原理

液晶管点亮和熄灭原理分别为在对应的RAM地址中写1和写0． 首先需要清楚所驱动控制的液晶的COM-SEG对应关系，然后需要了解HT1621的32×4RAM地址映射。

例如要控制的液晶的装脚成品图部分如下：

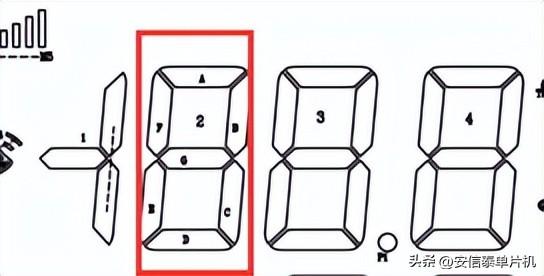

图3

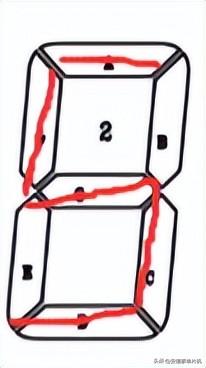

着重看一个液晶数码管，我们了解原理就行。可以看到图3中是第2个液晶数码管，有7段，分别为A,B,C,D,E,F,G。也就分别为下面COM\SEG地址对应关系图中的2A,2B,2C,2D,2E,2F,2G。

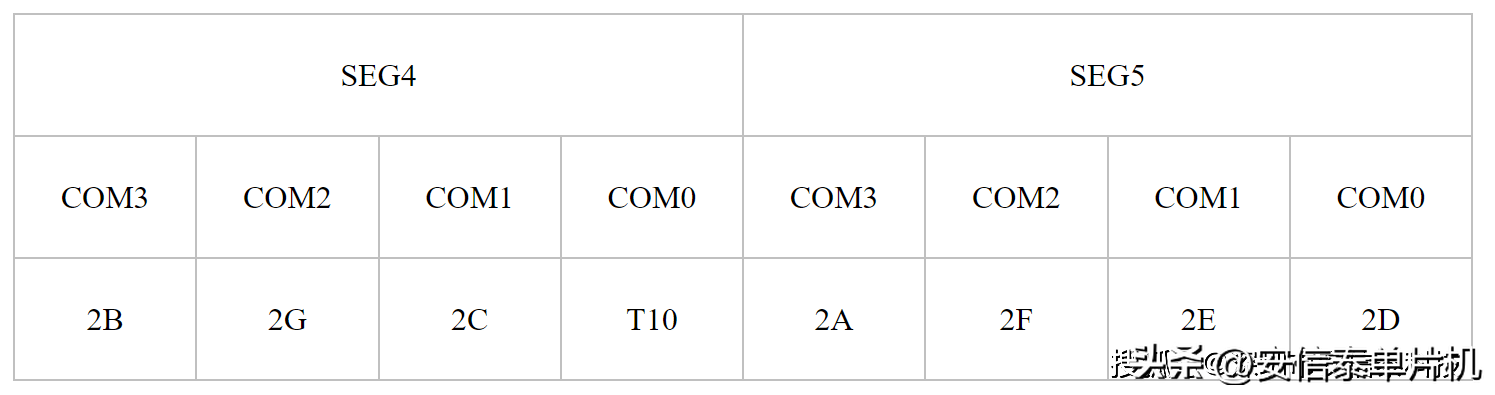

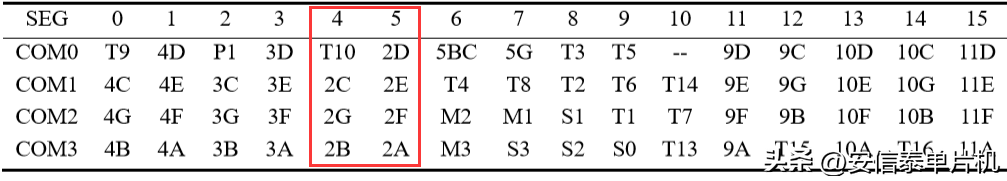

液晶的显示字符的部分COM公共端输出口和SEG段输出口的分布如下表所示，同理我们可以看到例如:2D对应(SEG5,COM0),2E对应(SEG5,COM1),2F对应(SEG5,COM2),2A对应(SEG5,COM3),2C对应(SEG4,COM1),2G对应(SEG4,COM2),2B对应(SEG4,COM3)。

图4

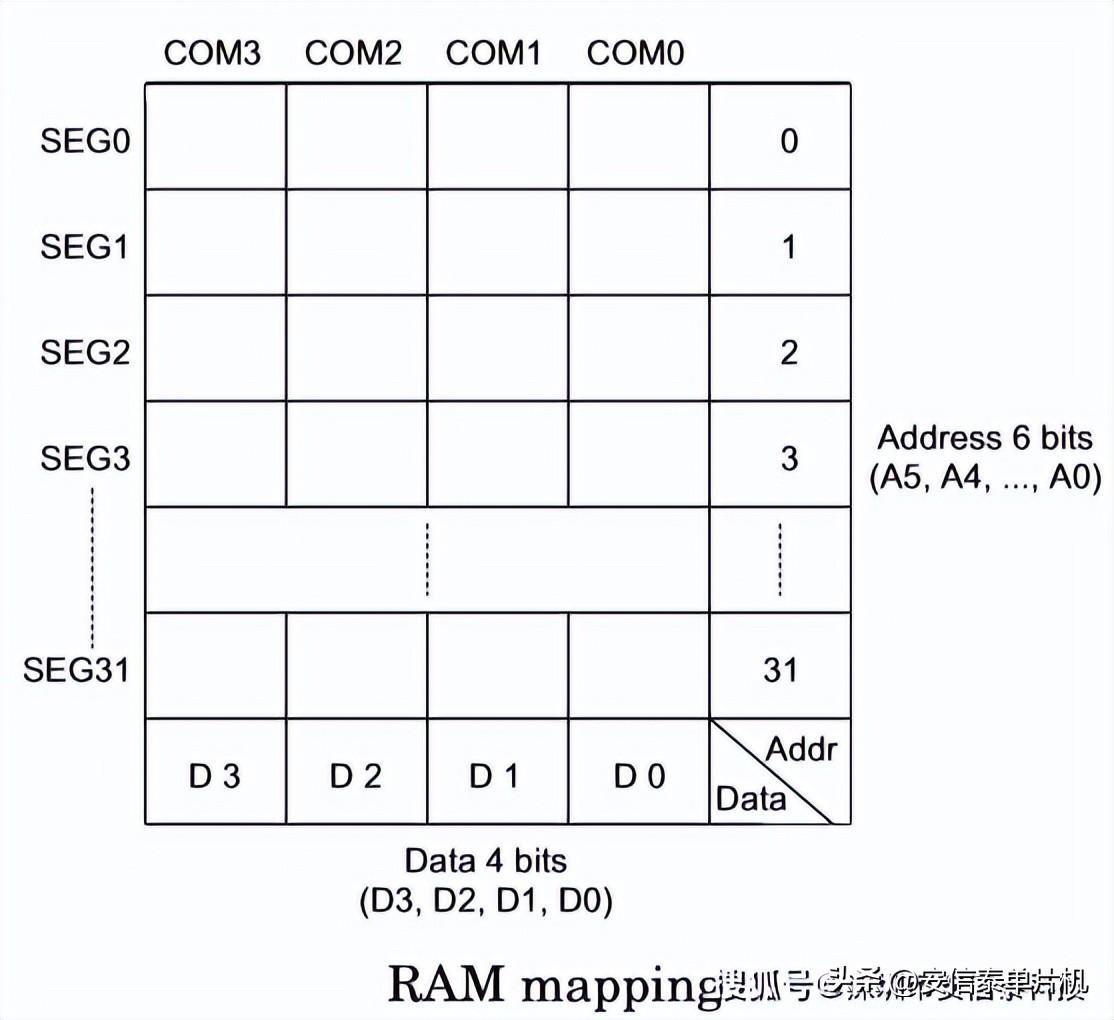

搞清楚我们要控制的对象之后那， HT1621的RAM 地址映射如下图所示：

图5

可以清楚的看到要控制液晶段对应SEG号作为6位地址，COM号对应作为4位数据写入，此时注意4位数据的高低位。写数据到RAM命令格式为：101+6位RAM地址+4位数据，其中RAM地址为SEG序号．

例如我们在图3的第二个液晶数码管上显示数字，首先我们根据图3得到地址映射关系，先写入地址SEG4中的四位数据(COM3,COM2,COM1,COM0),再写如地址SEG5中的四位数据(COM3,COM2,COM1,COM0),对应关系如下：

所以如果在图3中显示“5”，则在显示的液晶段对应地址上写1，不显示写0，如下图所示。所以SEG4地址应写入的数据为0110 ，SEG5地址应写入数据1101。

图6

3、显示的保持
