51单片机引脚功能介绍

40只引脚双列直插封装(DIP)。40只引脚按功能分为3类：

(1)电源及时钟引脚: Vcc、Vss;XTAL1、XTAL2。

(2)控制引脚： PSEN*、EA* 、ALE、RESET (即RST)。

(3)I/O口引脚：P0、P1、P2、P3，为4个8位I/O口的外部引脚。

2.2.1 电源及时钟引脚

1.电源引脚

(1)Vcc(40脚)：+5V电源;

(2)Vss(20脚)：接地。

2.时钟引脚

(1)XTAL1(19脚)：如果采用外接晶体振荡器时，此引脚应接地。

(2)XTAL2(18脚)：接外部晶体的另一端。

2.2.2 控制引脚

提供控制信号，有的引脚还具有复用功能。

(1) RST/VPD(9脚)：复位与备用电源。

(2) ALE/PROG*(30脚)：第一功能ALE为地址锁存允许，可驱动8个LS型TTL负载。PROG*为本引脚的第二功能。为编程脉冲输入端。

(3) PSEN* (29脚)：读外部程序存储器的选通信号。可以驱动8个LS型TTL负载。

(4) EA*/VPP (Enable Address/Voltage Pulse of Programing，31脚) EA*为内外程序存储器选择控制端。 EA*=1，访问片内程序存储器，但在PC(程序计数器)值超过0FFFH(对于8051、8751)时，即超出片内程序存储器的4K字节地址范围时，将自动转向执行外部程序存储器内的程序。EA*=0，单片机则只访问外部程序存储器。VPP为本引脚的第二功能。用于施加编程电压(例如+21V或+12V)。对89C51，加在VPP脚的编程电压为+12V或+5V。

2.2.3 I/O口引脚

(1) P0口：双向8位三态I/O口，此口为地址总线(低8位)及数据总线分时复用口，可驱动8个LS型TTL负载。

(2) P1口：8位准双向I/O口，可驱动4个LS型TTL负载。

(3) P2口：8位准双向I/O口，与地址总线(高8位)复用，可驱动4个LS型TTL负载。

(4) P3口：8位准双向I/O口，双功能复用口，可驱动4个LS型TTL负载。

要特别注意准双向口与双向三态口的差别。当3个准双向I/O口作输入口使用时，要向该口先写“1”，另外准双向I/O口无高阻的“浮空”状态。

8051单片机各种引脚的用法及功能解析

8051系列各种芯片的引脚是互相兼容的，8051，8751和8031均采用40脚双列直播封装型式。当然，不同芯片之间引脚功能也略有差异。8051单片机是高性能的单片机，因为受到引脚数目的限制，所以有不少引脚具有第二功能，其中有些功能是8751芯片所专有的。各引脚功能简要说明如下：

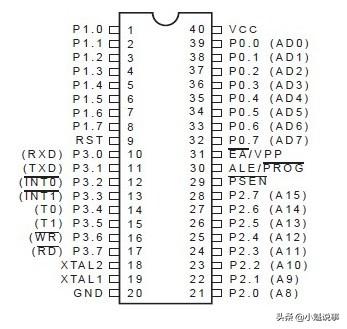

51单片机引脚图

VCC（40脚）：电源端，为＋5V。

Vss（20脚）：接地端。

时钟电路引脚XLAL2（18脚）：接外部晶体和微调电容的一端。若需采用外部时钟电路时，该引脚输入外时钟脉冲，要检查8051的振荡电路是否正确工作，可用示波器查看XLAL2端是否有脉冲信号输出。

时钟电路引脚XLAL1（19脚）：接外部晶体的微调电容的另一端。在片内它是振荡电路方相放大器的输入端。在采用外部时钟时，该引脚必须接地。

RST（9脚）：RST是复位信号输入端，高电平有效。当此输入端保持两个机器周期，即24个时钟振荡周期的高电平时，就可以完成复位操作。RST引脚的第二功能是VPD，即备用电源的输入端。当主电源Vcc发生故障降低到低电平规定值时，将＋5V电源自动接入RST端，为RAM提供备用电源，以保证存储在RAM中的信息不丢失，以使电源正常后能继续正常运行。

ALE（30脚）：地址锁存允许信号端。当8051上电正常工作后，ALE引脚不断向外输出正脉冲信号，此频率为振荡器频率fosc的1/6。CPU访问片外存储器时，ALE输出信号作为锁存低8位地址的控制信号。在CPU访问片外数据存储器时，会丢失一个脉冲。平时不访问外存储器时，ALE端也可1/6的振荡频率固定输出正脉冲，因而ALE也可以用作对外输出时钟或定时信号。如果你想看一下8051芯片的好坏，可用示波器查看ALE端是否有脉冲信号输出，如有，则8051基本上是好的。ALE端的负载驱动能力为8个LS型TTL。此引脚的第二功能PROG是对片内带有4K EPROM的8751固化程序时，作为编程脉冲输入端。

PSCN（29脚）：程序存储器允许输出信号端。在访问片外程序存储器时，此端口定时输出脉冲作为读片外程序存储器的选通信号。此引脚EPROM的OE端，PSCN端有效，即允许读出片外EPROM中的指令码。CPU在外部EPROM取指区间，PSCN信号在每个机器周期中有两个有效。PSCN端同样可驱动8个LS型TTL。要检查一个8051小系统上电后CPU能否正确到EPROM中读取指令码，也可用示波器看PSEN端无脉冲输出，如有，说明基本上正常工作。

EA（31脚）：外部程序存储器地址允许输入端。当EA引脚接高电平时，CPU访问片内EPROM并执行内部程序存储器中的指令，但在程序计数器PC的值超过OFFFH时，将自动转向执行片外程序存储器内的程序。当输入信号EA引脚接低电平时，CPU只访问外部EPROM并执行外部程序存储器中的指令，而不管是否有片内程序存储器。对于无片内ROM的8031，必须外扩EPROM，此时必须将EA引脚接地。此引脚的第二功能Vpp是对8751片内EPROM固化编程时，作为施加较高编程电压输入端。

P0口（39—32脚）：P0口是一个漏极开路的8位准双向I/O端口。作为漏极开路的输出端口，每位能驱动8个LS型TTL负载。当P0口作为输入口使用时，应先向口锁存器（地址80H）写入全1，此时P0口的全部引脚浮空，可作为高阻抗输入。作输入口使用时要先写1，这就是准双向的含义。在CPU访问片外存储器时，P0口是分时提供低8位地址和8位数据的复用总线。在此区间，P0口内部上拉电阻有效。
