Microchip推出全新功能安全型AVR® DA系列单片机

随着物联网（IoT）为工业和家庭应用提供更强的连接性，以及车联网提升了驾驶室和操控功能，业界需要更高性能的单片机来实现更好的实时控制以及增强的人机接口应用。Microchip Technology Inc.（美国微芯科技公司）今日宣布推出下一代AVR® DA系列单片机（MCU），是其首款带有外设触摸控制器（PTC）的功能安全型AVR MCU系列。

Microchip 8位单片机事业部助理营销副总裁Greg Robinson表示：“新推出的AVR DA单片机系列继承了Microchip高性能和高代码效率器件的优势，通过搭载先进模拟和独立于内核的外设，以及比现有器件更多的电容式触摸通道，满足了多个行业的新需求。新的单片机系列产品广泛应用于智能家居安全、楼宇自动化、传感器系统等应用，以及汽车和工业自动化等领域，助力开发人员设计出更加强大、精确和响应灵敏的各类应用。”

Microchip的功能安全认证适用于具有最新安全特性的器件，这些器件同时还带有安全手册、故障模式、影响与诊断分析（FMEDA）报告，在某些情况下，还具备诊断软件，从而减少终端应用安全认证的时间和成本。AVR DA MCU系列包括多个集成的安全功能，以确保稳健的运行，诸如上电复位、欠压检测器和电压水平监控器，可确保充足的电源电压。循环冗余校验（CRC）扫描确保闪存中的应用程序代码有效。通过确保代码的完整性，可避免应用程序的意外和潜在的不安全行为。

Microchip的新型AVR DA系列MCU可在全电源电压范围内实现24 MHz的CPU速度、存储密度高达128 KB的闪存、16 KB SRAM和512 字节EEPROM，具备12位差分ADC、10位DAC、模拟比较器和过零检测器。PTC支持电容式触摸接口设计，支持按钮、滑动条、滚轮、触摸板、较小型触摸屏及广泛应用于消费和工业产品和车辆的手势控制。AVR DA系列支持多达46个自电容和529个互电容触摸通道，并采用最新一代增强型驱动屏蔽PTC和升压模式技术，提供增强的抗噪性、耐水性、触摸灵敏度和响应时间。

此外，AVR DA 系列MCU为嵌入式实时控制系统带来了额外的价值。集成事件系统支持外设间无需CPU即可进行通信。事件无延迟，信息不会丢失，为进行可靠和安全的设计提供了增强的实时性能和可预测性。通过减少CPU需要激活的时间，应用程序的总功耗得以降低。

可配置的自定义逻辑外设支持内部逻辑功能设置，无需外部元件，减少电路板空间和材料成本。凭借12位差分ADC等先进模拟特性，AVR DA系列MCU可在嘈杂环境中测量小幅度信号，非常适合于哈希环境中的传感器节点应用。

AVR DA系列MCU的高存储密度和SRAM与闪存的比率使AVR DA系列产品对无线和有线连接的传感器节点以及其他协议栈密集型应用都具有吸引力。

带你从软硬件两方面来分析Atmega16单片机

1. Atmega16单片机简介

今天我们的主题是单片机，说道单片机你可能最先想到的是51单片机，然后通过外接的数字电路和模拟电路来控制外围的硬件，比如PWM，ADC,I2C等等。那么今天我们所说的Atmega16单片机和51单片机的区别是什么那?其实你把Atmega16单片机当成51单片机来使用即可，只不过是Atmega16单片机的外围接口更丰富，那么它都有什么外设资源那?

ATmega16是基于增强的AVR RISC结构的低功耗8 位CMOS微控制器，由于其先进的指令集以及单时钟周期指令执行时间，ATmega16 的数据吞吐率高达1 MIPS/MHz。ATmega16常用片上资源有定时器、PWM、外部中断、SPI总线、两线串行接口TWI、EEPROM、USART、模拟比较器、ADC转换、IEEE(JTAG)边界扫描等。如何去学习Atmega16单片机那?我们从硬件和软件两方面分析。

2. Atmega16单片机硬件原理图(最小系统)

从上述的最小系统板子上们可以看到它分为如下几个部分：

电源电路：5V电源

复位电路：上电复位(电容)，手动按键复位。

晶振电路：Atmega16单片机内部自带RC震荡电路，但是自带的震荡电路不够精确，所以这里就外接了一个8MHZ的晶振。

下载程序接口ISP:ISP串行的下载程序的接口

Atmega16单片机:8位avr单片机。

1. Atmega16单片机编程

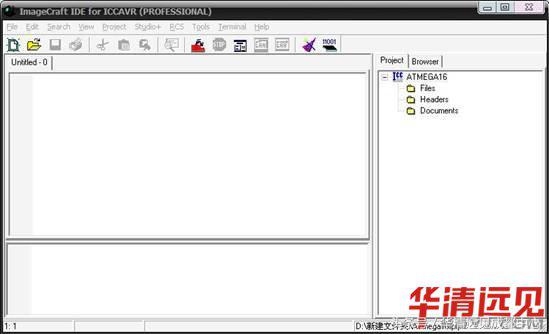

AVR单片机的编译软件有GCC AVR和ICC AVR等，通常使用较多的是ICC AVR，也比较好用，本书以ICC AVR6.31版本为例介绍编译软件的使用。启动ICC AVR,界面如下图所示。如何使用avr单片机控制最小系统上的led灯那?代码如下：

AVR ATmega16 流水灯C程序

/**************************************************************************/

#include //包含单片机型号头文件

#include //包含"位"操作头文件

void delay(void) //自定义延时函数

{

unsigned char i,j;

for(i=0;i<255;i++)

for(j=0;j<10;j++)

;

}

void cpu_init(void) //单片机初始化函数

{

PORTA = 0x00; //PA口输出值都定义为0

DDRA = 0x00; //PA口输出允许关

PORTB = 0x00; //PB口输出值都定义为0

DDRB = 0x00; //PB口输出允许关

PORTC = 0x00; //PC口输出值都定义为0

DDRC = 0x00; //PC口输出允许关

PORTD = 0x00; //PD口输出值都定义为0

DDRD = 0x00; //PD口输出允许关

}

void main(void)

{

cpu_init(); //初始化单片机

while(1)

{

PORTA=0X00; /*点亮led灯，由最小系统的外部电路决定单片机输出

低电平时流水灯点亮*/

DDRA=0XFF; /*允许输出，此时PORTA的赋值才有效，这事AVR比51高级的地方*/

//由于其他端口没有接外围设备先不用定义

delay();

DDRA=0X00; //关闭led灯

delay();

}

}
