自学单片机第十七篇：焊一个单片机最小系统

学了这么长时间，基本算是入门了，如果有人问会不会单片机，我们可以自信地说一句，会那么一点。哈哈。当然单片机的学习，还是要动手操作的，没有实战，一切都是过眼云烟。我们就是朝着改变生活去的，靠软件是不行的。前边我们也测试了软件有时也有完不成的地方，这就需要我们实际操作了。有些同学没有单片机最小系统，又不想买，那么我们今天尝试着自己焊一个，由于需要看孩子，所以时间紧迫，就不管什么美观不美观了，先焊出来再说，电路图也不看，搞起来。

编写文章时，早已焊接完工。

首先是准备材料：

单片机一片：STC89c52RC，其他品牌也可以，这个必须有，不然没得玩，某宝大概1元一片。

单片机底座：DIP40的，没有也可以，就是后期更换单片机比较费事，我们可以不用，直接焊接。只要稳就好。

PCB洞洞板一片，大小得装得下单片机。

总开关（可保持的，实在没有也可以）、复位按键（点触型，可以不要）、晶振（随意找个就成，当然11.0592M最好，12M也可以，频率可高可低，但是得有）、瓷片电容（这个找两个30PF以内的，大了不行）、指示灯（用于指示电源是否接通的，要是没有也可以，盲刷）、跳线（可以用一般导线代替）、焊丝（粗细随意，活儿好就不是问题）、助焊膏（有松香也可以，我们只是焊接一个大阵脚的元件，助焊膏不影响大局，没有它，你基本就能把单片机焊废）、电烙铁（我们出征的武器）、直插排针（有了就好，没有的话，焊接上导线，到时候自己接线也可以）。

准备好这些东西，我们就开始工作了，为了赶进度，中间没有拍照，就到最后焊电容时，拍了一下，供大家参考，由于是单手操作，所以操作方法可能跟大家有出入。

焊接元件，首先是把元件安放到合适的位置，然后对引出线进行处理。长的可剪掉或者作导线用。

给烙铁上锡，我是单手焊的，你们可以双手焊，一手持丝一手焊，但记得，烙铁要能沾锡，不沾锡的就要处理下。我的焊丝带松香，所以有烟。

焊前要在焊点上抹助焊剂或松香。不然有些你把板子焊穿也焊不上。

先让焊笔接触元件，然后送丝，少上锡，不然会连起来的。

然后按原理图焊上所有部件。由于时间原因，我仅焊上了两排插针，因为刷程序要用。

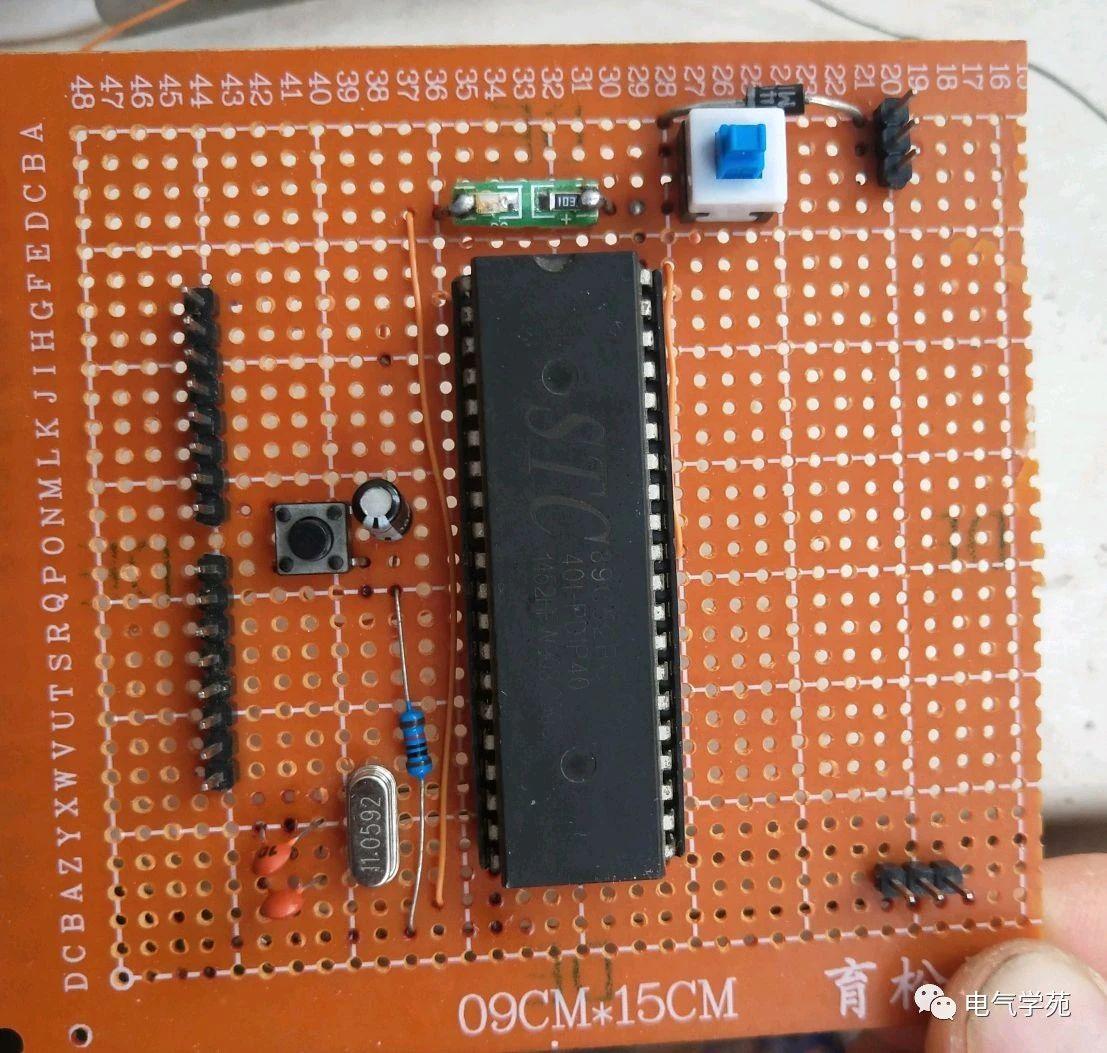

这是正面布局。还好吧，不算很乱。主要是功能可以用就好。

这是一个下载接口，记得是当时双十一用红包免费买的，还好用着。

我把线都连上，写下程序看看，希望能写进去，不要出问题。

首先查看下下载器的COM口端口号，接下来下载要使用。

然后我们打开下载软件，这个软件，如果需要可以私信我，也可以直接到官网去下载，免费的，可以下载旧版本，因为如果购买的单片机比较老，新的下载器就不容易下载成功。

选择好文件，然后看下COM口是否正确，其他的不用更改，直接点击下方的下载，此时，单片机不要上电，等待软件提示。

当提示为单片机上电时，直接上电即可，如果是自己接的线，下载前把电源线正极先去掉，提示上电时，再连接上即可。为了方便，最好还是接一个电源总开关。我的程序比较小，所以一秒就下载完毕了。由于我没有焊接输出的插口，所以没法测试，但是既然下载成功了，那么可以预见的是，程序已经进入芯片，接下来就是调试的过程了。如果我把周围的插针焊接完成，那么就可以测试元件了。

以后有时间再完善吧，希望大家也能动手焊接一个自己的板子，体会不一样的喜悦和自信。学习单片机，不仅我们的程序是从一个一个代码走来的，我们的电路板也可以自己一点一点组装起来。这样，再看见电路，就能如数家珍了。

大家有什么问题或建议可以留言和私信我哦，共同学习，一起进步。

更多多内容，欢迎关注百家号：小亮谈电气。微信公众号：电气学苑。

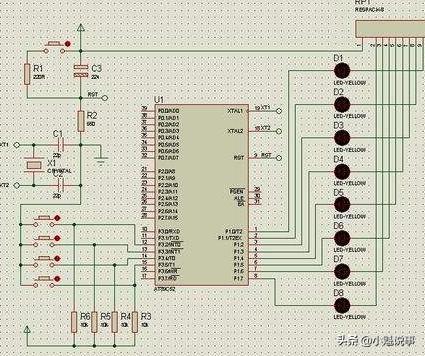

基于51单片机的最小系统焊接图

单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。

对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。

此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。电源电路中接入了电源指示LED，图中R11为LED的限流电阻。S1 为电源开关。

单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。当复位电平持续两个机器周期以上时复位有效。复位电平的持续时间必须大于单片机的两个机器周期。具体数值可以由RC电路计算出时间常数。

复位电路由按键复位和上电复位两部分组成。

（1）上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放 电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。

（2）按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。

单片机系统里都有晶振，在单片机系统里晶振作用非常大，全程叫晶体振荡器，他结合单片机内部电路产生单片机所需的时钟频率，单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片接的一切指令的执行都是建立在单片机晶振提供的时钟频率。

在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。

单片机晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

STC89C51使用11.0592MHz的晶体振荡器作为振荡源，由于单片机内部带有振荡电路，所以外部只要连接一个晶振和两个电容即可，电容容量一般在15pF至50pF之间。

最近开始对新生进行培训，首先第一个焊接的就是51单片机最小系统。在开发板满天飞，如何自己设计并且焊接属于自己的最小系统实物，在自己焊接的过程中，充分了解了电路原理、硬件知识、万能板上如何布局……。学完后对整个板子的认识也更加透彻了。

但是如何自己DIY一个51最小系统板？首先，在网上找各种开发板的原理图，学习借鉴下别人的电路设计，再按照自己的需求合理的应用；其次就是焊接技术的练习了，如何走线，避免虚焊，这些等等都需要自己亲手焊接过才能理解的。我根据整体的学习内容，自己焊接了最小系统，如有不足之处，希望给予指正，一起学习。

1、首先把所有元件全部先插上去，合理布局；

2、元件从大到小，一个模块一个模块焊接，先固定再连线；

3、元件识别正确，特别是按键，注意“北”字结构导通方向；

4、本次焊接由于没有充分考虑，用了3根跳线，后来检测中发现可以用1根跳线。

5、每焊一个模块，就用万用表进行检测，把风险降到最低。

6、圆孔电源插座引脚太大，所以用小刀再万用板上转个洞，洞口不宜太大，刚好合适就行，然后用焊锡固定。
