干货 11种常见单片机电路设计模块分享

1、双路232通信电路

3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232。

2、三极管串口通信

本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

3、单路232通信电路

三线方式，与上面的三级管搭的完全等效。

4、USB

采用的是PL2303HX,价格便宜，稳定性还不错。

5、SP706S复位电路

带看门狗和手动复位，价格便宜(美信的贵很多)，R4为调试用，调试完后焊接好R4。

6、SD卡模块电路(带锁)

本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

7、LCM12864液晶模块(ST7920)

本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

8、LCD1602字符液晶模块(KS0066)

最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。

9、全双工RS485电路(带保护功能)

带有保护功能，全双工4线通信模式，适合远距离通信用。

10、RS485半双工通信模块

可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V。

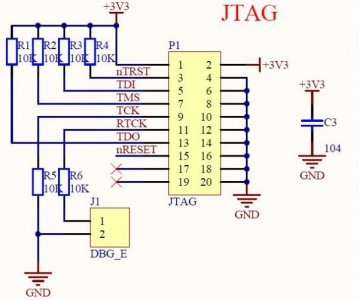

11、ARM JTAG仿真接口电路

比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK。

单片机常用模块电路大全！工程师收藏备用！

在我们设计单片机电子电路时，常用应用到一下比较常用的电路，每次都需要从新画，即费力又费神，还容易出错，所以本人将自己常用的电路设计成模块，每次使用直接负责即可。由于个人的力量有限，希望大家把自己常用的电路发上来分享。电路难免有错，希望大家指出。。。

1. 双路232通信电路：3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232。

2. 三极管串口通信：本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

3. 单路232通信电路：三线方式，与上面的三级管搭的完全等效。

4. USB转232电路：采用的是PL2303HX,价格便宜，稳定性还不错。

5. SP706S复位电路：带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。

6.SD卡模块电路（带锁）：本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

7.LCM12864液晶模块（ST7920）：本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

8.LCD1602字符液晶模块(KS0066)：最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。

9.全双工RS485电路（带保护功能）：带有保护功能，全双工4线通信模式，适合远距离通信用。

10.RS485半双工通信模块：可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V.

11. ARM JTAG仿真接口电路：比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK.

12.5V电源模块：这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。

13.3.3电源模块：可以到达800mA，价格非常便宜，也有相应的1.8/1.2的芯片，可以直接替换。

14.最常用的开关电源：

15.DS1302数字时钟：一款非常普及的时钟电路，好用，成本低。

16.AT24C02（EEPROM）：最常用的EEPROM电路。

来源：网络整理，如涉及版权问题，请及时联系删除
