基于51单片机ADC0804亮度采集功能描述： 1、adc0804采集亮度值

基于51单片机ADC0804亮度采集。

这是一个基于51单片机还有ADC0804的光敏采集系统。

·介绍一下硬件，这个是液晶显示器，用来显示当前的亮度以及设置的阈值。这个就是51单片机STC52，这个是ADC0804，这个就是蜂鸣器，这个就是光敏电阻，用它来采集环境的亮度。这两个是用来设置阈值，第一个是加，第二个是减。

·演示一下，当前的阈值默认是80，按第一个就是81，可以加按也可以减。当阈值低于当前的亮度就会报警，比如调到73，开始报警。报警的时候纸撕掉，噪音就比较大，可以把它盖上去。阈值超过当前的亮度阈值就报警，就会停止。

·光敏电阻，比如用手把它遮住，现在的亮度就只有11%，拿开就是75。比如用手电筒照一下，达到96%开始报警。

单片机如何采样电流？

单片机工程师在面试的过程中，经常会碰到一些相同的问题，笔者总结了十个提问率较高的问题，供大家参考。现在我们来分析单片机工程师常遇面试问题之三：单片机如何采样电流？

单片机的AD模块转换原理我这里就不做讲解了，有兴趣的小伙伴可以找度娘了解，百度都有很详细的介绍。需要注意的是，想要通过AD口来检测信号，必须先要把这个信号转换成电压信号，这样单片机才能识别。

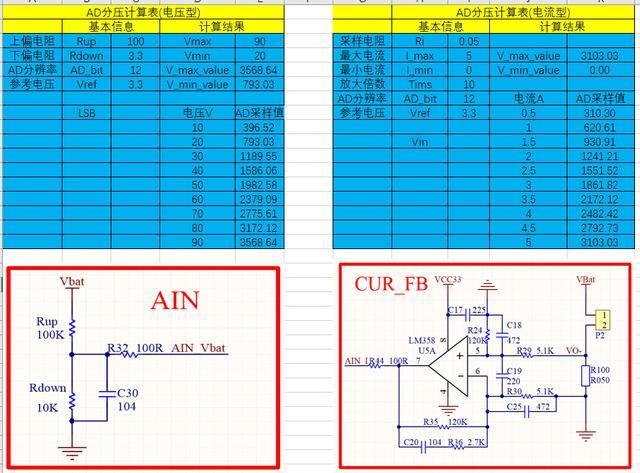

我们来看一下单片机采样电压电路图（1），AIN_Vbat接单片机AD检测口，需要检测的电压Vbat经过电阻R31和R37分压，分压得到的电压送给单片机AD口来检测，分压是是因为需要把Vbat映射到单片机AD口采样范围内，比如Vbat最高电压为90V，单片机AD模块参考电压为3.3V，那么我们就需要把0-90V映射到0-3.3V。因为这是直接检测电压信号，所以不需要转换直接送到单片机AD口即可，图种R31和R37用来分压，C30和R32用来滤波防干扰。

图（1）电压采样

言归正传，单片机如何采样电流呢？如之前所说，单片机AD模块识别的是电压信号，那么要采样电流就需要先把电流信号转换成电压。一般的做法是在负载端增加一颗电流采样电阻，比如选择一个0.05Ω的电阻，当电流为2A的时候，那么该电阻两端的压差就是V=I*R=0.05*2=0.1V;这样就可以把这个电压信号传送给单片机AD口进行检测。但是这个电压只有0.1V，单片机AD口资源得不到充分利用，检测误差会很大，所以我们要把这个电压进行放大。

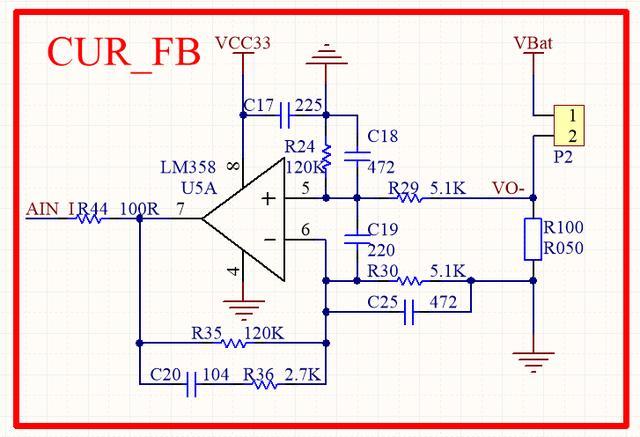

能不能增大采样电阻呢？显然是不行的，因为增大采样电阻会增加电路损耗。比如增加采样电阻为1Ω，那么当电流为2A的时候，电阻上消耗的功率为P=I2*R=2*2*1=4W。这样的损耗是不允许的。所以我们只能加放大器来对这个小电压信号进行放大。图（2）是一个电流采样电路，R100为电流采样电阻，阻值0.05欧姆。该电路放大倍数为N=120K/5.1K=23.5倍。电路中使R29=R30,R24=R35,放大倍数即为N=R24/R29=R30/R35。具体原理作者将在后续文章为您分解。
