下面介绍一种开关量消除信号抖动的方法，是我刚开始单片机编程时学到的，下面分享给大家，如有不足之处，请大家指正。
1、定义开关量结构体
typedef struct
{
uint32_t temp_value; //消除抖动前开关量过程值
uint8_t nonjitter_times; //无抖动计数值
uint8_t value; //消除抖动后开关量最终值
}virtualinput;
2、定义并初始化实际开关量变量
virtualinput input[9];//注意此处定于了9个开关量变量，实际工程中读取9个开关量
//数据初始化
void input_init(void)
{
int i;
for (i = 0; i < 9; i++)
{
input[i].nonjitter_times = 0;
input[i].temp_value = 0;
input[i].value = 0;
}
}
这里注意消除抖动前的开关量过程值
初始化开关量结构体变量

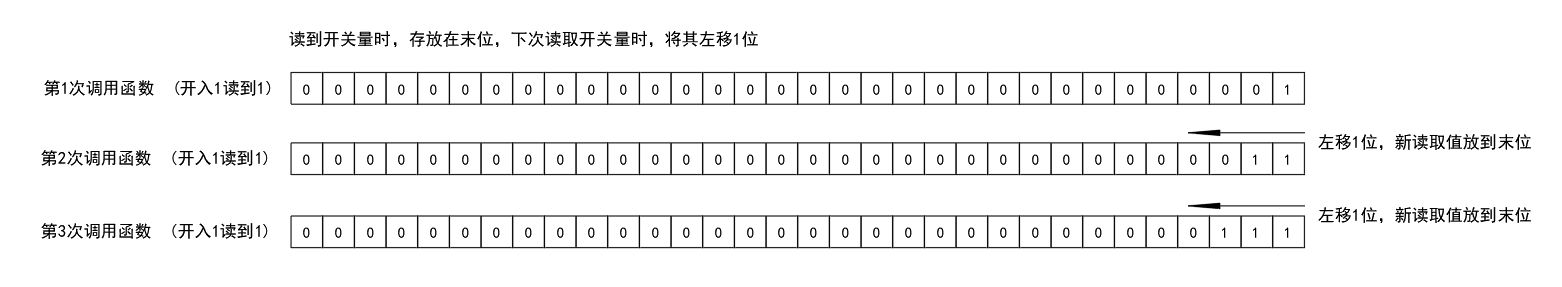

3、开关量的读取及移位保存图解
对应第五部分代码的第一部分数据的读取及保存
数据的移位保存过程
4、开关量消抖过程
对应第五部分代码的第二部分开关量的消除抖动
当读取开关量过程值的最后两位相同时，·证明输入的开关量信号没有改变（即没有抖动），因此需要取过程值input[i].temp_value的最后两位，分两种情况，结果为3（二进制11，即读取到开关量前后两次均为1）结果为0（二进制00，即读取到开关量前后两次均为0），则无抖动计数值加1，即input[i].nonjitter_times++;
当读取开关量过程值的最后两位不同时，无抖动计数值赋值为5，随后input[i].nonjitter_times--;注意无抖动值减小为0后自动赋值为5。
当无抖动计数20次时，此信号有效。
5、附录开关量信号读取函数
//开关量读入并消抖函数
void input_cortrol(void)
{
uint8_t i;
//第1部分数据的移位及存储
//对9个开关量结构体变量的过程值进行移位保存
for (i = 0; i < 9; i++)
{
input[i].temp_value <<= 1;
}
//新读到的开关量值存在开关量结构体末位
input[0].temp_value += (((GPIOPinRead(GPIO_PORTE_BASE, GPIO_PIN_0) & 0x01) >> 0) & 0x01);
input[1].temp_value += (((GPIOPinRead(GPIO_PORTE_BASE, GPIO_PIN_1) & 0x02) >> 1) & 0x01);
input[2].temp_value += (((GPIOPinRead(GPIO_PORTE_BASE, GPIO_PIN_2) & 0x04) >> 2) & 0x01);
input[3].temp_value += (((GPIOPinRead(GPIO_PORTE_BASE, GPIO_PIN_3) & 0x08) >> 3) & 0x01);
input[4].temp_value += (((GPIOPinRead(GPIO_PORTC_AHB_BASE, GPIO_PIN_5) & 0x20) >> 5) & 0x01);
input[5].temp_value += (((GPIOPinRead(GPIO_PORTC_AHB_BASE, GPIO_PIN_6) & 0x40) >> 6) & 0x01);
input[6].temp_value += (((GPIOPinRead(GPIO_PORTC_AHB_BASE, GPIO_PIN_7) & 0x80) >> 7) & 0x01);
input[7].temp_value += (((GPIOPinRead(GPIO_PORTA_AHB_BASE, GPIO_PIN_1) & 0x02) >> 1) & 0x01);
input[8].temp_value += (((GPIOPinRead(GPIO_PORTG_AHB_BASE, GPIO_PIN_0) & 0x01) >>0) & 0x01);
//第2部分，数据的消抖
//消除信号抖动
for (i = 0; i < 9; i++)
{ //前后两次数据检测的相同，计数加1
if ((input[i].temp_value & 0x03) == 0x00 || (input[i].temp_value & 0x03) == 0x03)
{
if (input[i].nonjitter_times < 20)
{
input[i].nonjitter_times++;
}
}
else
{
//数据发生变化
if ((input[i].temp_value & 0x06) == 0x00 || (input[i].temp_value & 0x06) == 0x06)
{
input[i].nonjitter_times = 5;
if (input[i].nonjitter_times > 0)
{
input[i].nonjitter_times--;
}
}
}
//计算20次，认为信号有效
if (input[i].nonjitter_times == 20)
{
input[i].value = ~(input[i].temp_value) & 0x01;
}
if (input[i].nonjitter_times == 0)
{
input[i].nonjitter_times = 5;
}
}
单片机学习——按键消抖
简单的说，进入了电子，不管是学纯模拟，还是学单片机，DSP、ARM等处理器，或者是我们的FPGA，一般没有不用到按键的地方。按键：人机交互控制，主要用于对系统的控制，信号的释放等。因此在这里，FPGA上应用的按键消抖动，也不得不讲！
通常的按键所用开关为机械弹性开关。由于机械触电的弹性作用，按键在闭合及断开的瞬间均伴随有一连串的抖动。键抖动会引起一次按键被误读多次。为了确保CPU对键的一次闭合仅作一次处理，必须去除抖动。 消除抖动的方法有硬件和软件两种方法。硬件方法常用RS触发器电路。软件方法是当检测出键闭合后执行一个10ms~20ms的延时程序，再一次检测键的状态，如仍保持闭合状态，则确认真正有键按下。
一、为什么要消抖动

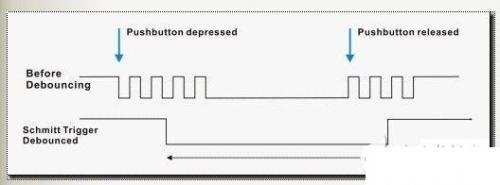

如上图所示，在按键被按下的短暂一瞬间，由于硬件上的抖动，往往会产生几毫秒的抖动，在这时候若采集信号，势必导致误操作，甚至系统崩溃；同样，在释放按键的那一刻，硬件上会相应的产生抖动，会产生同样的后果。因此，在模拟或者数字电路中，我们要避免在最不稳定的时候采集信号，进行操作。
对此一般产用消抖动的原理。一般可分为以下几种：
（1）延时
（2）N次低电平计数
（3）低通滤波
在数字电路中，一般产用（1）（2）种方法。后文中将详细介绍。
二、各种消抖动
1. 模拟电路按键消抖动

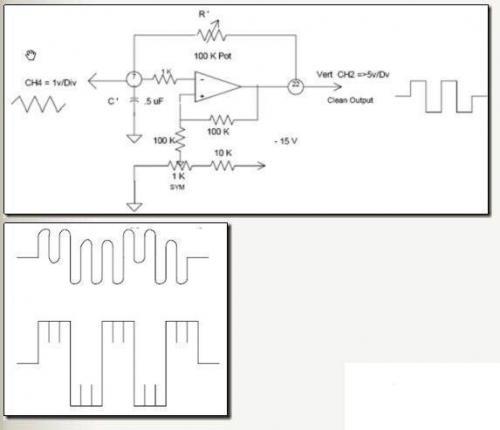

对于模拟电路中，一般消抖动用的是电容消抖动或者施密特触发等电路，再次不做具体介绍。
2. 单片机中按键消抖动
对于单片机中的按键消抖动，本节Bingo根据自己当年写过的单片机其中的一个代码来讲解，代码如下所示：
unsigned char key_sCAN(void)
{
if(key == 0) //检测到被按下
{
delay(5); //延时5ms，消抖
if(key != 0)
retrurn 0; //是抖动，返回退出
while(!key1); // 确认被按下，等下释放
delay(5); //延时5ms，消抖
while(!key1); //确认被释放
return 1; //返回按下信号
}
return 0; //没信号
}
针对以上代码，消抖动的顺序如下所示：
（1）检测到信号
（2）延时5ms，消抖动
（3）继续检测信号，确认是否被按下
a) 是，则开始等待释放
b) 否，则返回0，退出
（4）延时5ms，消抖动
（5）确认，返回按下信号，退出
当然在单片机中也可以循环计数来确认是否被按下。
