51单片机产生PWM方法

89C51芯片没有自带PWM发生器，如果要用51来产生PWM波就必须要用软件编程的方法来模拟。方法大概可以分为软件延时和定时器产生两种方法。下面将逐一介绍。

1 软件延时法

利用软件延时函数，控制电平持续的时间，达到模拟pwm的效果。

程序如下：

#include<reg52.h>sbit pwm=P1^0;main(){while(1){ pwm=1;delayus(60);//置高电平后延时60us，占空比60%pwm=0;delayus(40);}}void delayus(uint x){while(x--);}

proteus软件仿真结果如下：

可见，用这种延时函数的方法就能简单地模拟出pwm输出。但是这种方法的缺点也相当明显。当程序除了要输出pwm波还要执行其他操作比如键盘扫描、显示等操作时，需要占用CPU一定的机器周期，这样就会影响pwm的准确度。现在很少会用到这种方法，接下来要介绍的是比较常用的方法。

2 定时器产生pwm

这种方法利用了定时器溢出中断，在中断服务程序改变电平的高低，在程序较复杂、多操作时仍能输出较准确的pwm波形。

2.1 注意事项

2.2.1中断服务程序的内容。

一般来说中断服务程序只完成改变标志位、转换高低电平的功能，如果中断服务程序中有太多的操作会影响pwm波的输出，尤其是除法、取余、浮点数运算会占用大量的机器周期，应在中断外完成运算。2.2.2定时器装入初值的问题。

装入初值不能太接近于定时器的溢出值。如我们使用定时器方式1，最多能计65536个数，假设我们转入的初值为65534，那么定时器计两个数就会进入中断，这样会使程序紊乱而其他功能无法正常地执行，所以一般要留50-100个数的裕量。

2.2 定时器工作方式

在定时器工作方式的选择上，可以选择定时器的工作方式0、1、2都可以，本文采用的是工作方式1，即16位定时器，这样可以获得较宽的调频范围。

2.3 定时器初值的计算

设占空比为α，频率为f

产生高电平时装入定时器高8位的值应为

产生高电平时装入定时器低8位的值应为

显然，产生低电平时的公式只要把α换成（1-α）就行了。

然而在51单片机中，浮点数运算需要消耗cpu很长的时间，为了提高程序效率，通常用100倍的占空比来计算。同时，要注意数据类型，避免超出范围，影响计算结果。关于C51的乘除法问题，可以看以下这篇文章：http://blog.163.com/ssou_1985/blog/static/295320362010311102232210/

修改后的公式如下：a为100倍占空比，fr为0.01倍频率TH0 = (65535-a*100/fr)/256; //高位初值TL0 = (65535-a*100/fr)%256;同样，低电平的公式只需把a换成（100-a）即可。

2.4 例程

本例程采用定时器T0在工作方式1下产生一路PWM，用独立键盘控制频率、占空比的加减，频率可调范围100Hz-10kHz，占空比0-100%（均为理论值，实际值略低）部分代码如下：

注：T0_H , T0_L , T1_H , T1_L 均用于暂时存储初值，进入中断服务程序后直接给寄存器TH0、TL0赋值，避免了在中断中计算。

注：flag为pwm输出标志，flag=1输出高电平，flag=0输出低电平

2.5 软件仿真结果

2.5.1 频率为100Hz

a.占空比约15%

b.占空比95%

2.5.2 频率为10KHz

a.占空比15%

b.占空比90%

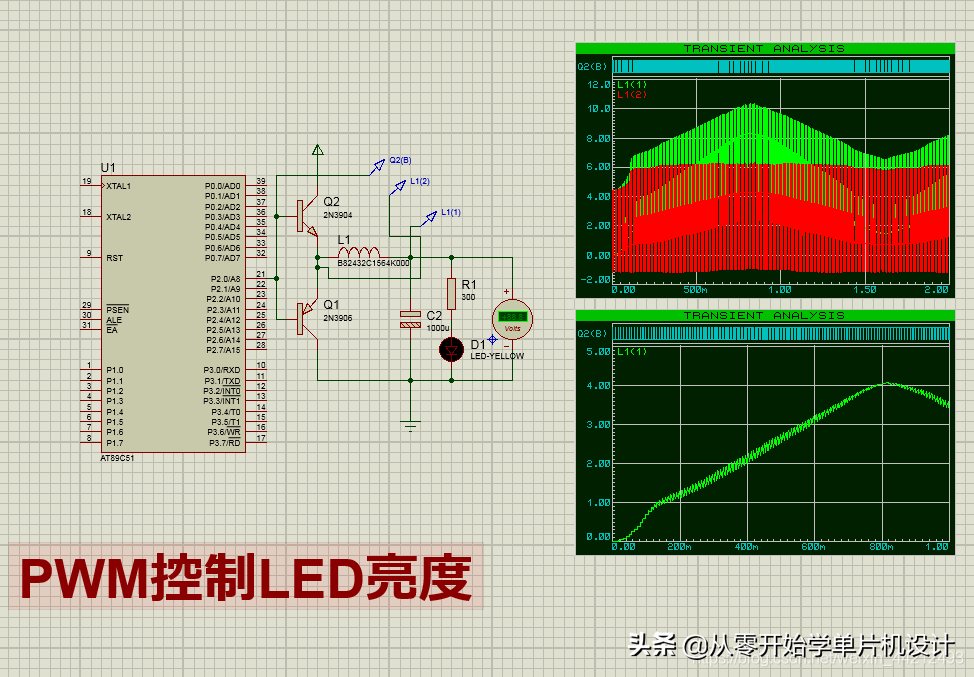

51单片机PWM控制LED的亮度仿真程序图谱 （附仿真文件+源代码）

51单片机PWM控制LED的亮度仿真程序图谱

因为项目比较简单，我就没有做实物，只是用了仿真来实现，大家最重要的是要弄懂原理。

原理：单片机输出PWM斩波，控制LED的亮度并在图谱上面显示出来

仿真开启

参考代码：

#include "reg51.h"

unsigned int cd,dd;

unsigned char cc,ee;

sbit LED=P2^0;

void led_int() interrupt 1 using 0

{

TH0=0xf1;

TL0=0xf1;

TR0=1;

dd++;

if(dd==11)

{

if((cc==0x50)&&(ee==0)){cd=0;}

if((cc==0)&&(ee==0x50)){cd=1;}

if(cd){cc++;ee--;}

else {cc--;ee++;}

dd=0;

}

}

void delay(unsigned int i)

{

unsigned int j;

while(i--)

{

for(j=0;j<0x20;j++);

}

}

void main()

{

cc=0;

ee=0x50;

TMOD=0x01;

TH0=0xf0;

TL0=0xf0 ;

EA=1;

ET0=1;

TR0=1;

while(1)

{

LED=0;

delay(ee);

LED=1;

delay(cc);

}

}

最后，如果有什么意见或者建议欢迎您留言给我，让我们共同学习一起进步，

如果需要 程序完整源代码和 设计文件，请在下方留言或者私信我，看到后会第一时间回复。

谢谢！

感谢你的阅读，希望您有所收获，喜欢请点赞评论加关注！
