教你玩单片机之EEPROM实验

EEPROM实验

24C02简介

24C02是一个2K位串行CMOS 的EEPROM，内部含有256个8位字节。

与 400KHz I2C 总线兼容

1.8 到 6.0 伏工作电压范围

低功耗 CMOS 技术

写保护功能当 WP 为高电平时进入写保护状态

页写缓冲器

自定时擦写周期

1,000,000 编程/擦除周期

可保存数据 100 年

8 脚 DIP SOIC 或 TSSOP 封装

温度范围商业级工业级和汽车级

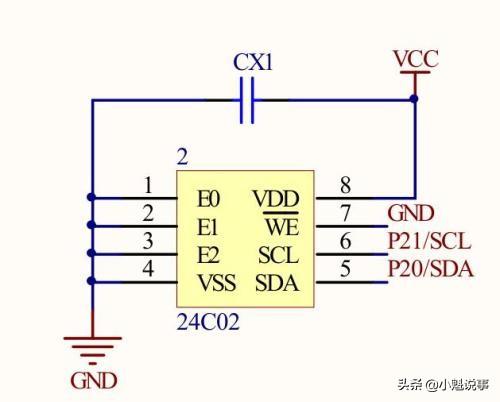

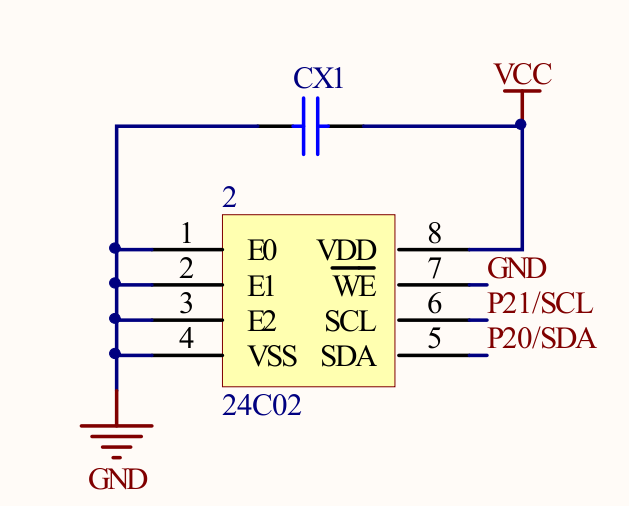

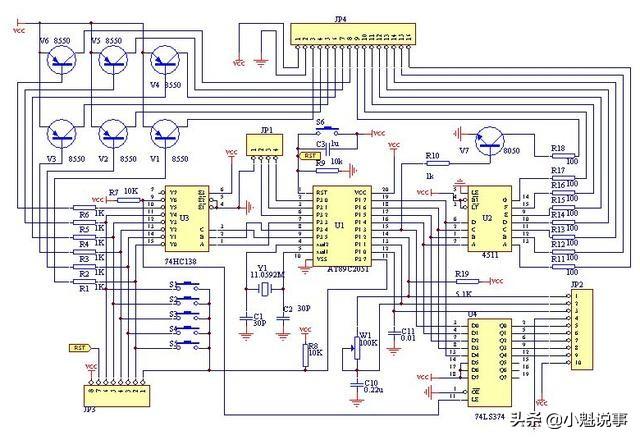

原理图

写入过程

发送器件地址（0XA0）

发送要写入24C02的内存地址

发送要写入的数据

发送器件地址的格式

高四位1010是24Cxx系列的固定器件地址，接下来是A2、A1、A0是根据器件连接来决定，我们的原理图都接地所以是000。R/W为是选择读还是写，1的时候是读，0的时候是写。所以写的地址为0xA0。

写入程序：

函数名 : void At24c02Write(unsigned char addr,unsigned char dat)

函数功能 : 往24c02的一个地址写入一个数据

void At24c02Write(unsigned char addr,unsigned char dat)

{

I2cStart();

I2cSendByte(0xa0); //发送写器件地址

I2cSendByte(addr); //发送要写入内存地址

I2cSendByte(dat); //发送数据

I2cStop();

}

读出过程

发送写入的器件地址(0XA0)

发送要读的24C02的内存地址

发送读出的器件地址(0XA1)

读取数据

当读取的时候，地址的最后一位R/W为是选择读，也就是该位为1。所以读取的地址为0xA1。

读出程序：

函数名 : unsigned char At24c02Read(unsigned char addr)

函数功能 : 读取24c02的一个地址的一个数据

unsigned char At24c02Read(unsigned char addr)

{

unsigned char num;

I2cStart();

I2cSendByte(0xa0); //发送写器件地址

I2cSendByte(addr); //发送要读取的地址

I2cStart();

I2cSendByte(0xa1); //发送读器件地址

num=I2cReadByte(); //读取数据

I2cStop();

return num;

}

基于单片机EEPROM解析

在实际的应用中，保存在单片机 RAM 中的数据，掉电后就丢失了，保存在单片机的FLASH 中的数据，又不能随意改变，也就是不能用它来记录变化的数值。

但是在某些场合，我们又确实需要记录下某些数据，而它们还时常需要改变或更新，掉电之后数据还不能丢失，比如我们的家用电表度数，电视机里边的频道记忆，一般都是使用 EEPROM 来保存数据，特点就是掉电后不丢失。我们板子上使用的这个器件是 24C02，是一个容量大小是 2Kbits，也就是 256 个字节的 EEPROM。一般情况下，EEPROM 拥有 30 万到 100 万次的寿命，也就是它可以反复写入 30-100 万次，而读取次数是无限的。

24C02 是一个基于 I2C 通信协议的器件，因此从现在开始，我们的 I2C 和我们的 EEPROM就要合体了。但是大家要分清楚，I2C 是一个通信协议，它拥有严密的通信时序逻辑要求，而 EEPROM 是一个器件，只是这个器件采样了 I2C 协议的接口与单片机相连而已，二者并没有必然的联系，EEPROM 可以用其它接口，I2C 也可以用在其它很多器件上。
