单片机音频信号采集电路

音频话筒有两种：

一、动圈式话筒，他是利用电池感应现象制成的，当声波使膜片振动时连在膜片的线圈随着以前振动，音圈在磁场里振动产生感应电流，感应电流的大小和方向都是变化的，变化的振幅和频率由声波决定。如图所示

动圈式话筒

二、驻极体话筒，话筒由单面涂有金属的驻极体薄膜与一个上面有若干个小孔的金属电极构成。驻极体面与背电极相对中间有一个极极小的空气间隙两电极构成平板电容。如图所示

驻极体话筒

所以如果所用的话筒型号不一样电路也会不一样。也就是动圈式要并联一个电阻使线圈有电流回路，驻极体要有电源也就是要串联一个分压电阻。

原理图分析：如图所示

单片机音频信号采集电路

运用常见的运放LM358，两路运放都有2.5V的偏置电压，利用电容隔直流通交流。然后两路反向放大电路进行信号放大最后信号方向不变，然后用电位器进行型号调节，防止信号过大信号饱和，但然如果信号振幅落差比较大，又要自动调节增益，那就得用到模拟开光进行档位原则，这里就不做介绍了。还有电路上有滤出高频信号的电容。接到单片机电源是3.3V

所以也可以接ESD防止单片机引脚击穿。如图所示。

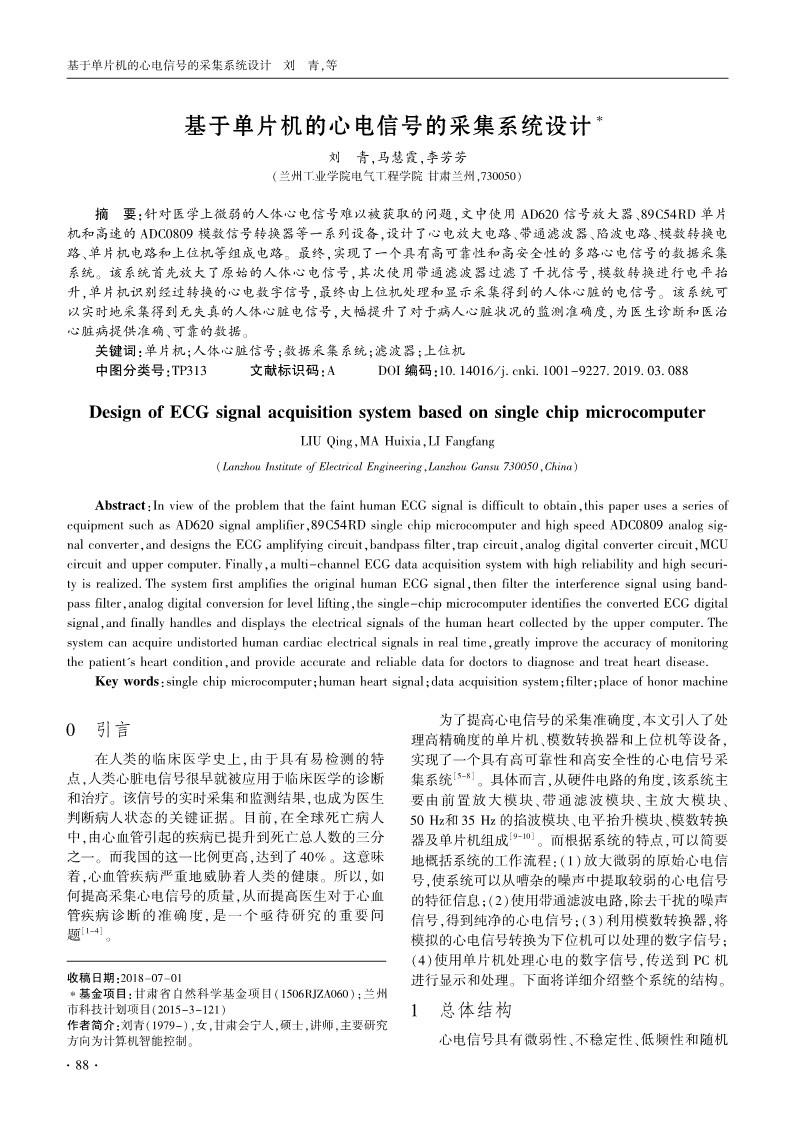

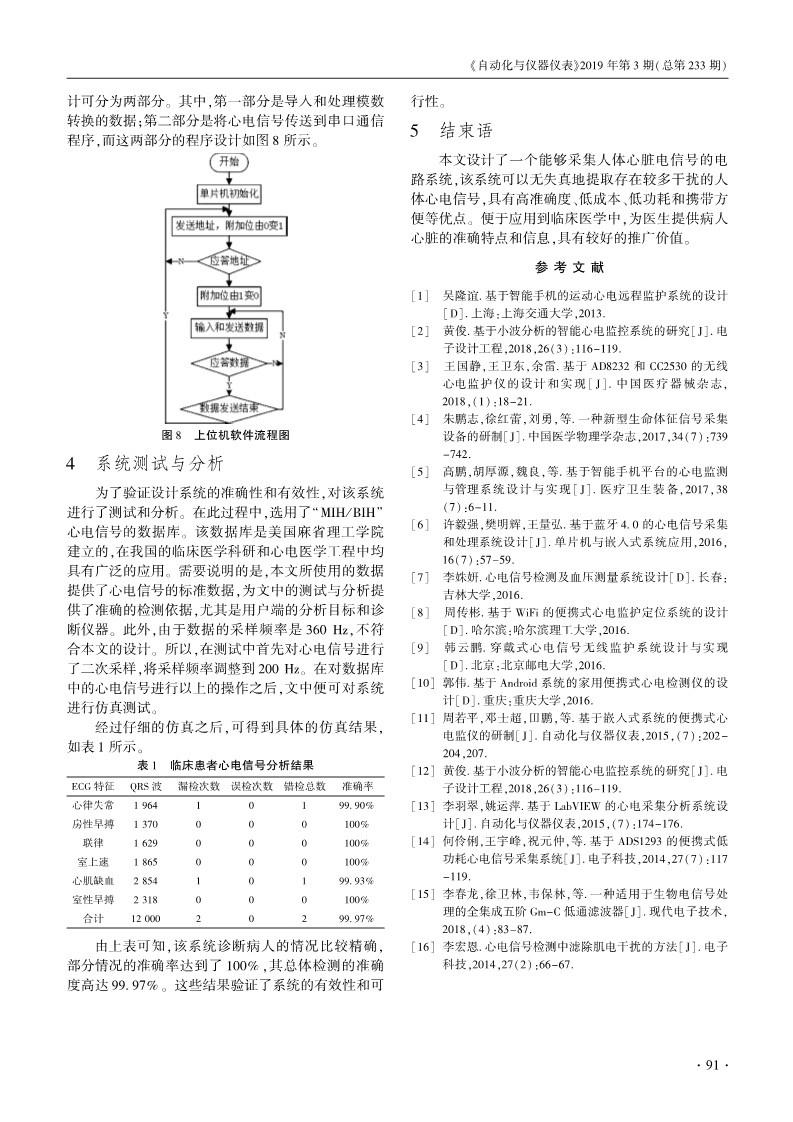

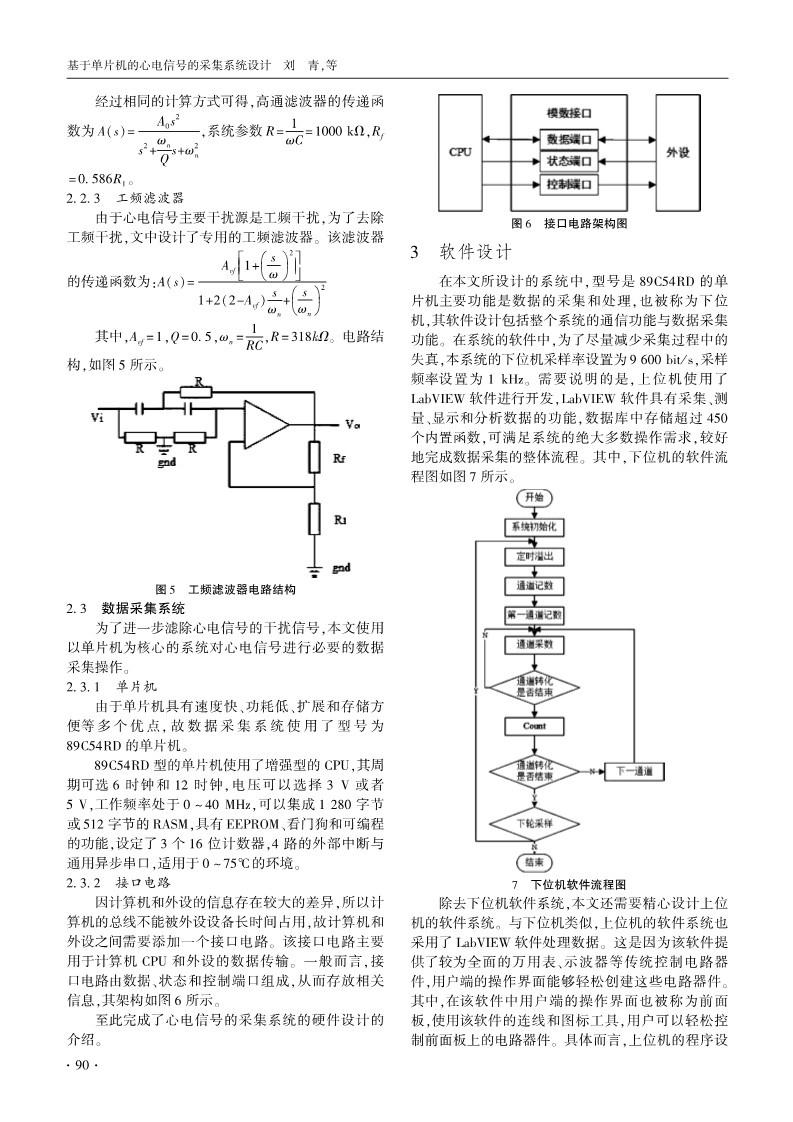

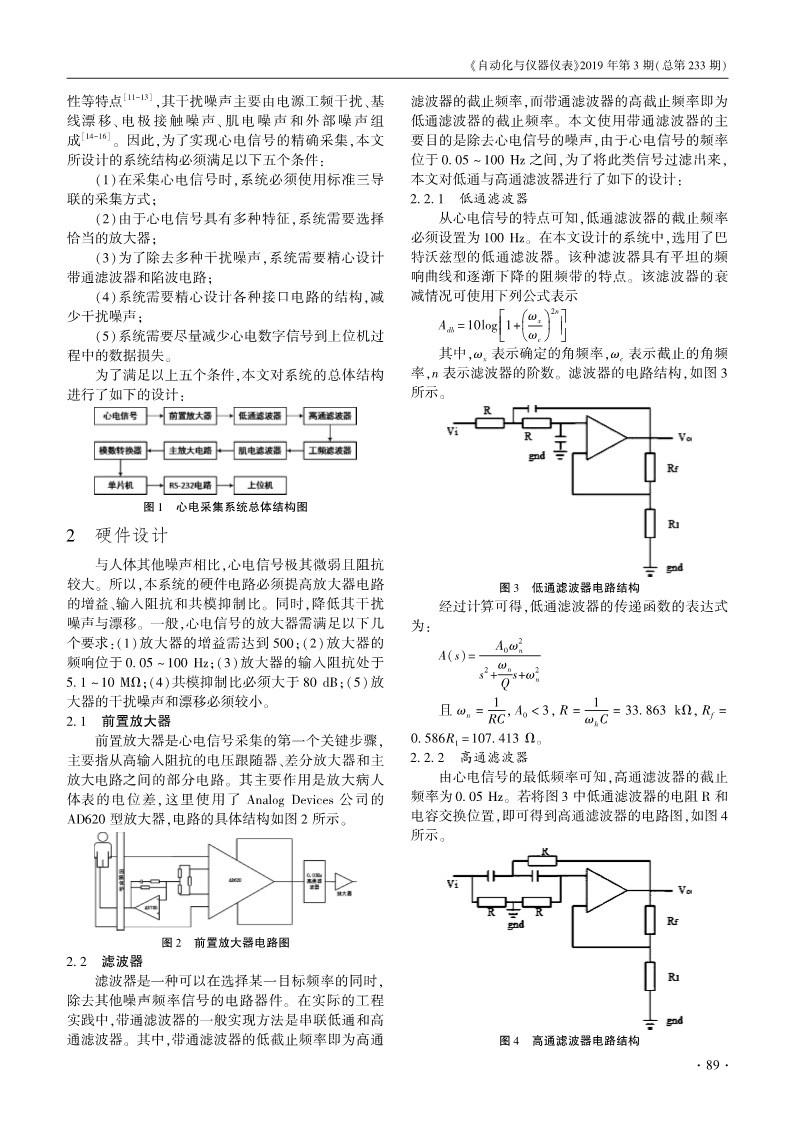

【技术文章】基于单片机的心电信号的采集系统设计

作者：刘青，马慧霞，李芳芳（兰州工业学院电气工程学院）

摘要：针对医学上微弱的人体心电信号难以被获取的问题，文中使用AD620信号放大器、89C54RD单片机和高速的ADC0809模数信号转换器等一系列设备，设计了心电放大电路、带通滤波器、陷波电路、模数转换电路、单片机电路和上位机等组成电路。最终，实现了一个具有高可靠性和高安全性的多路心电信号的数据采集系统。该系统首先放大了原始的人体心电信号，其次使用带通滤波器过滤了干扰信号，模数转换进行电平抬升，单片机识别经过转换的心电数字信号，最终由上位机处理和显示采集得到的人体心脏的电信号。该系统可以实时地采集得到无失真的人体心脏电信号，大幅提升了对于病人心脏状况的监测准确度，为医生诊断和医治心脏病提供准确、可靠的数据。
