规范制式太繁琐！2串LED液晶屏背光用单片机直接驱动的超简招式

2串LED背光的液晶屏需要超过6V的起辉电压，在3.3V-5V的单片机应用中需要升压才能点亮，若采用规范制式电路和器件来驱动会很嫌麻烦。但是你若不耻引用俺的招式，就会一下子简单易行、轻松愉快的搞定。

多次的科学实验证明了第一图最为简易而且靠谱。过亮时需要通过代码调整输出方波空宽比，详细运用尽可参见STC之PWN设置说明。

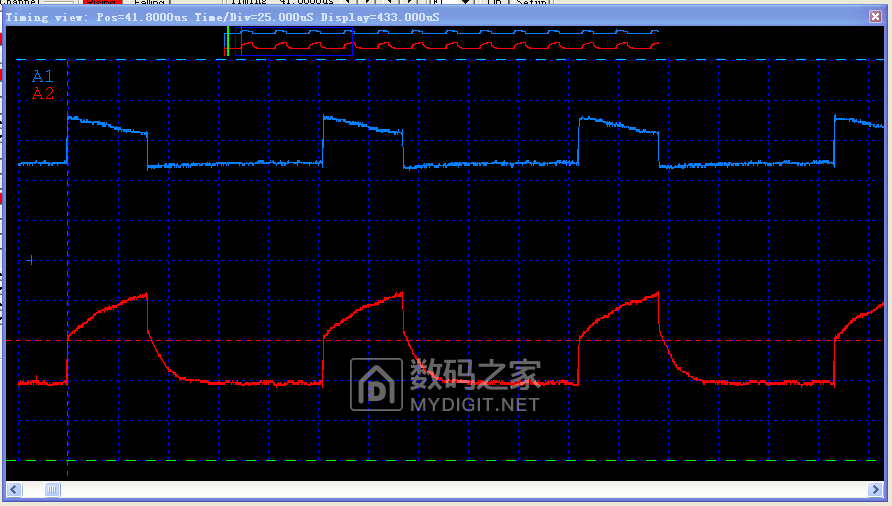

波形显示：脉冲周期180uS、上为LED端波形，其直流幅值4,8V+2.2V脉冲、下为STC的输出端波形波幅4.1V，空宽比4:2。

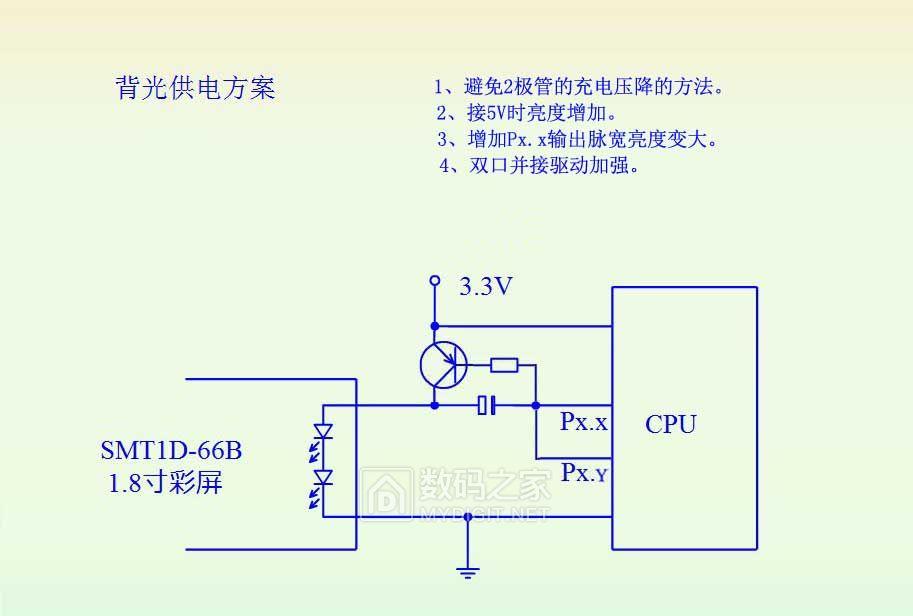

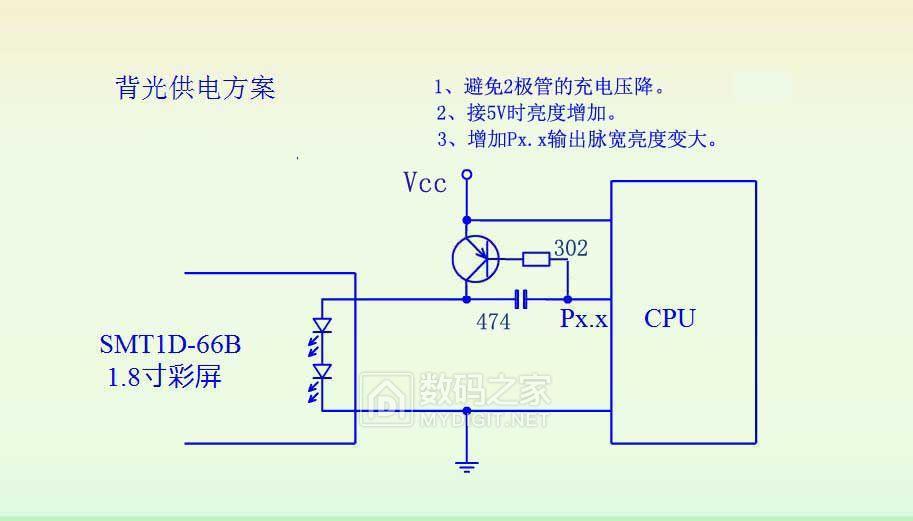

在电池供电时二极管压降损耗不能忽略，可考虑加3极管提高效率。

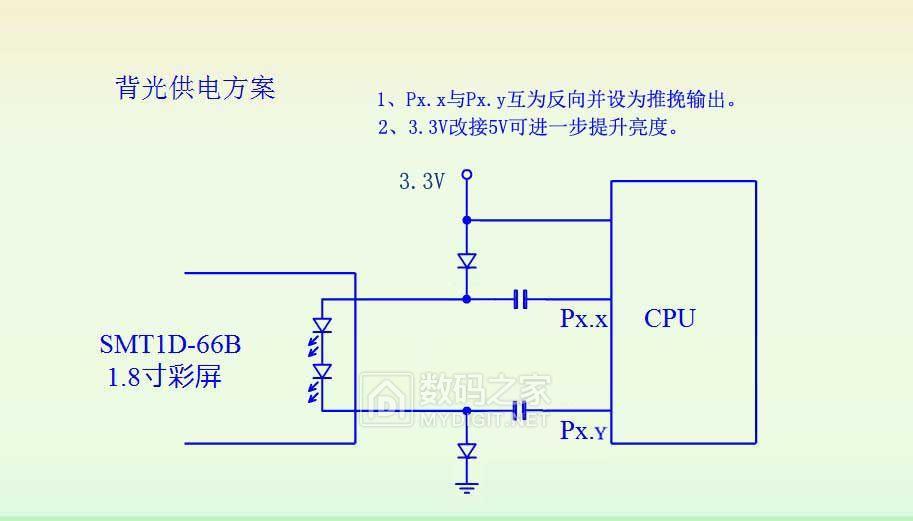

双口同步驱动减低损耗。

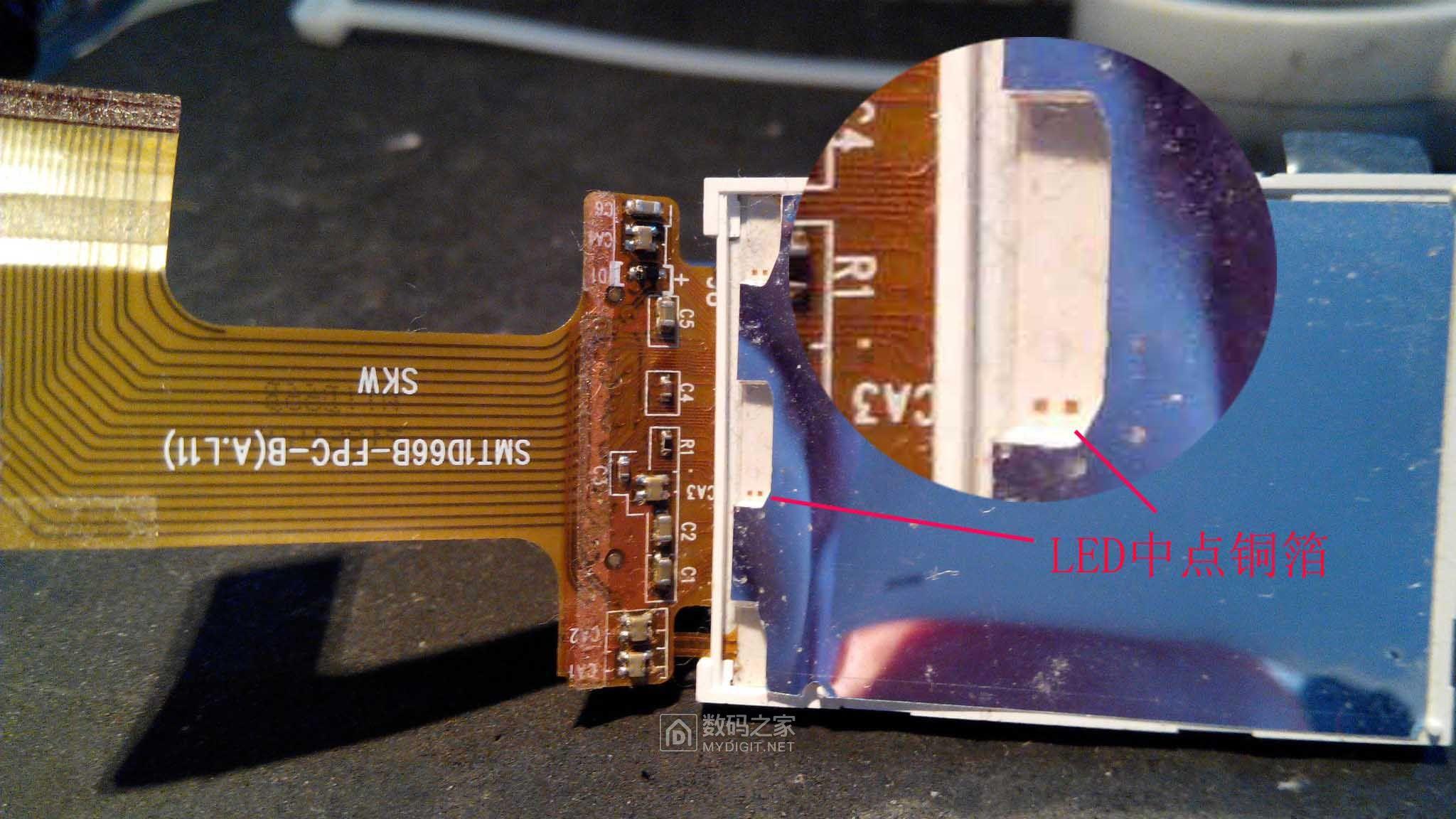

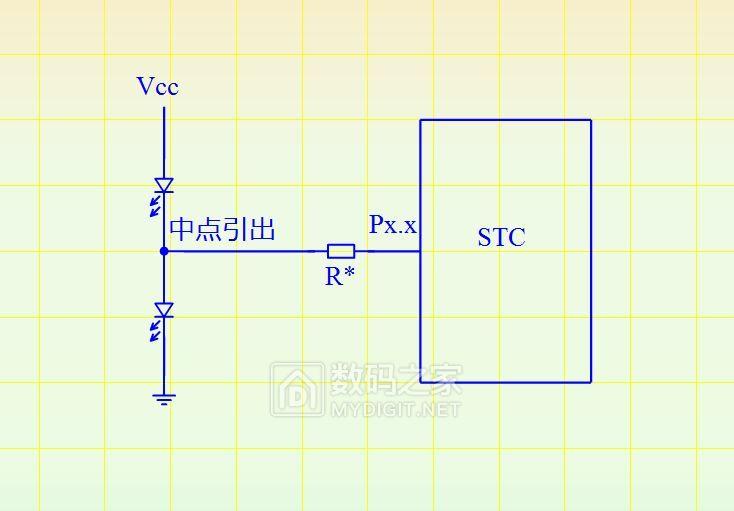

有的屏方便引出中点连线的话更为简单，这时需要电阻限流。

需要多倍升压时的电路，2口互为反相。但驱动电流小、效率低。

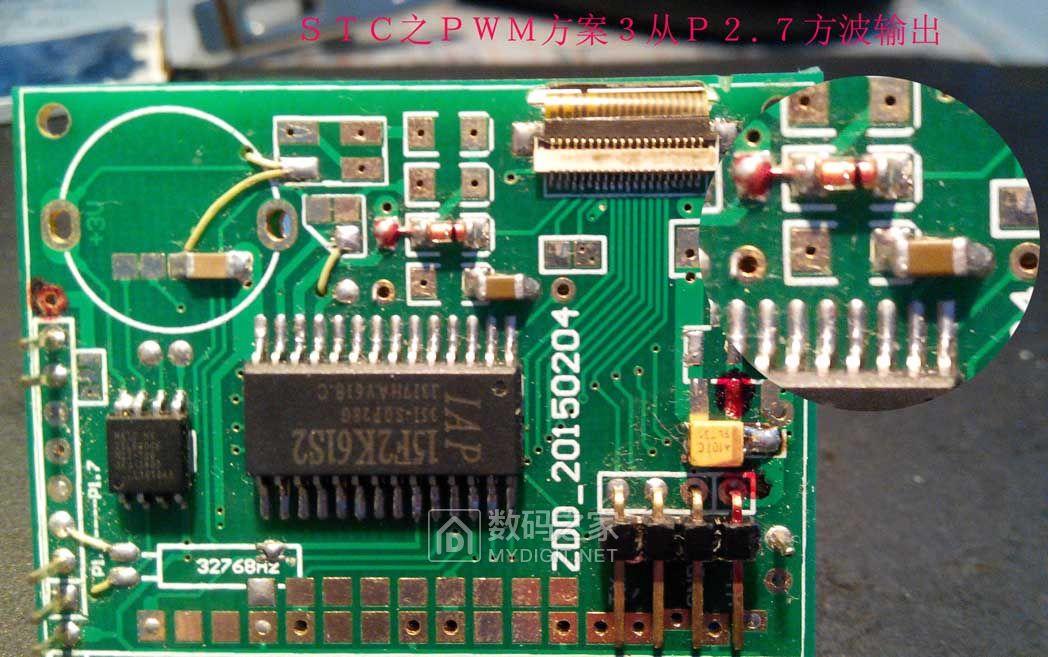

若为STC单片机而且有PWM功能则用以下代码就可用P2.7直接通过电容和二极管驱动背光。

void PWM_Init(void) //算法为f = fosc/12/256

{ PCA_USE_P24P25P26P27(); //切换输出引脚

CCON = 0; //初始化PCA控制寄存器

PCA_CLK_12T(); //fosc/12

PCA_PWM2 = 0x00; //PCA模块2工作于8位PWM,

CCAP2H = CCAP2L = 0xb0; //0x80时输出对称方波，增减可调空宽比。

CCAPM2 = 0x42; //PCA模块2为6位PWM模式

CR = 1; //PCA定时器开始工作

}

若单片机没有PWM功能，可用定时器中断来翻转I\O口驱动背光。

（若单片机没有推挽输出功能，则还需要加推挽输出管。）

timer0()interrupt 3 using 1

{ TR1 = 0;

TL1 = 0x00; //重设定时初值

TH1 = 0xC4; //重设定时初值

TR1 = 1; //定时器1开始计时

LCD_BG=~LCD_BG;

}

void main()

{ P4M0 =0x10;

P3M0=0x20;

AUXR &= 0xBF; //定时器时钟12T模式

TMOD &= 0x0F; //设置定时器模式

TMOD |= 0x10; //设置定时器模式

TL1 = 0x00; //设置定时初值

TH1 = 0xC4; //设置定时初值

EA=1; //CPU开中断*/

ET1=1; //T0开中断*/

TF1= 0; //清除TF1标志

TR1 = 1; //定时器1开始计时

。。。。。

LED属于高速器件，这里用到5.5Khz，效果狠好、效率也高，还便于用较小电容驱动，蛮有利。

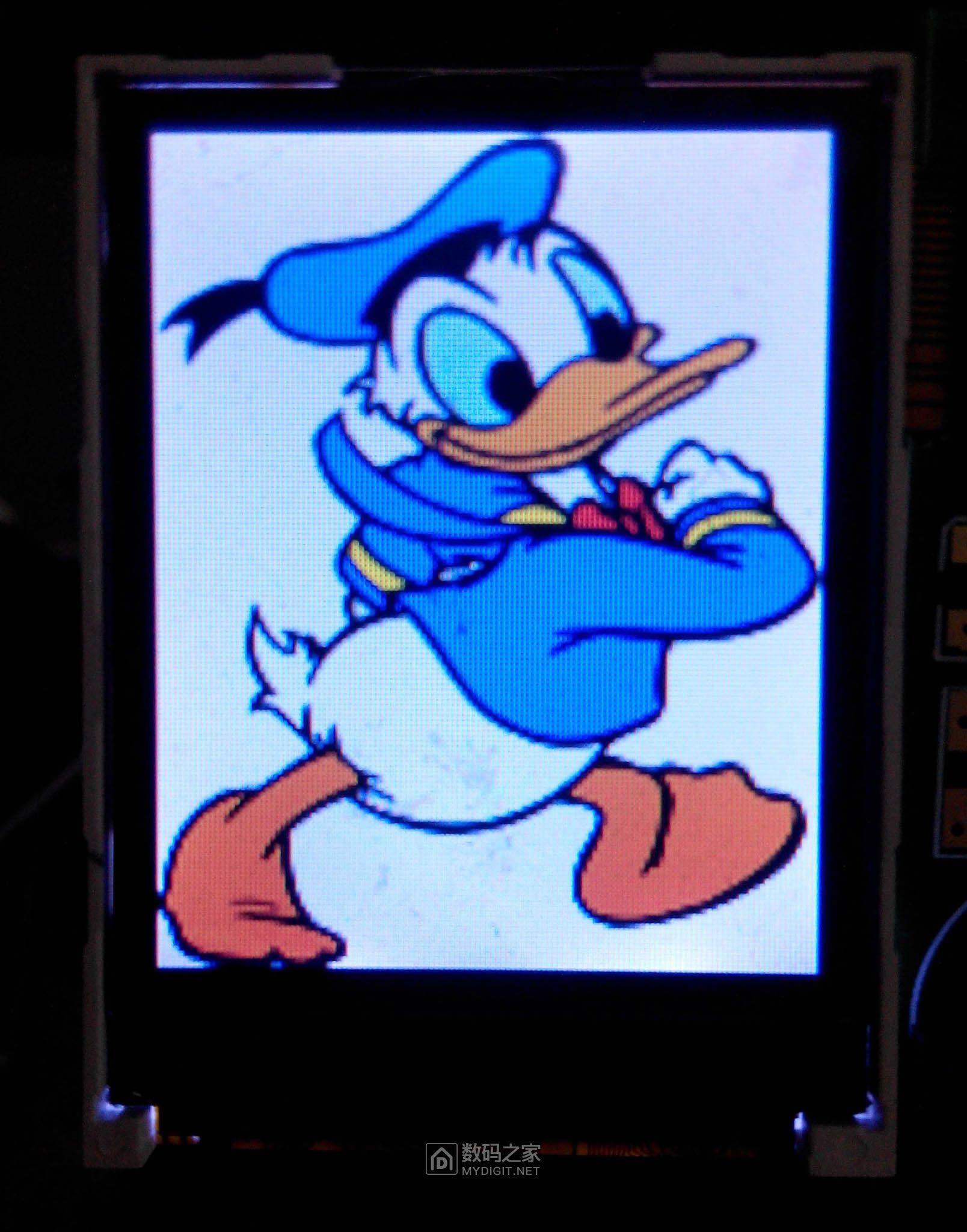

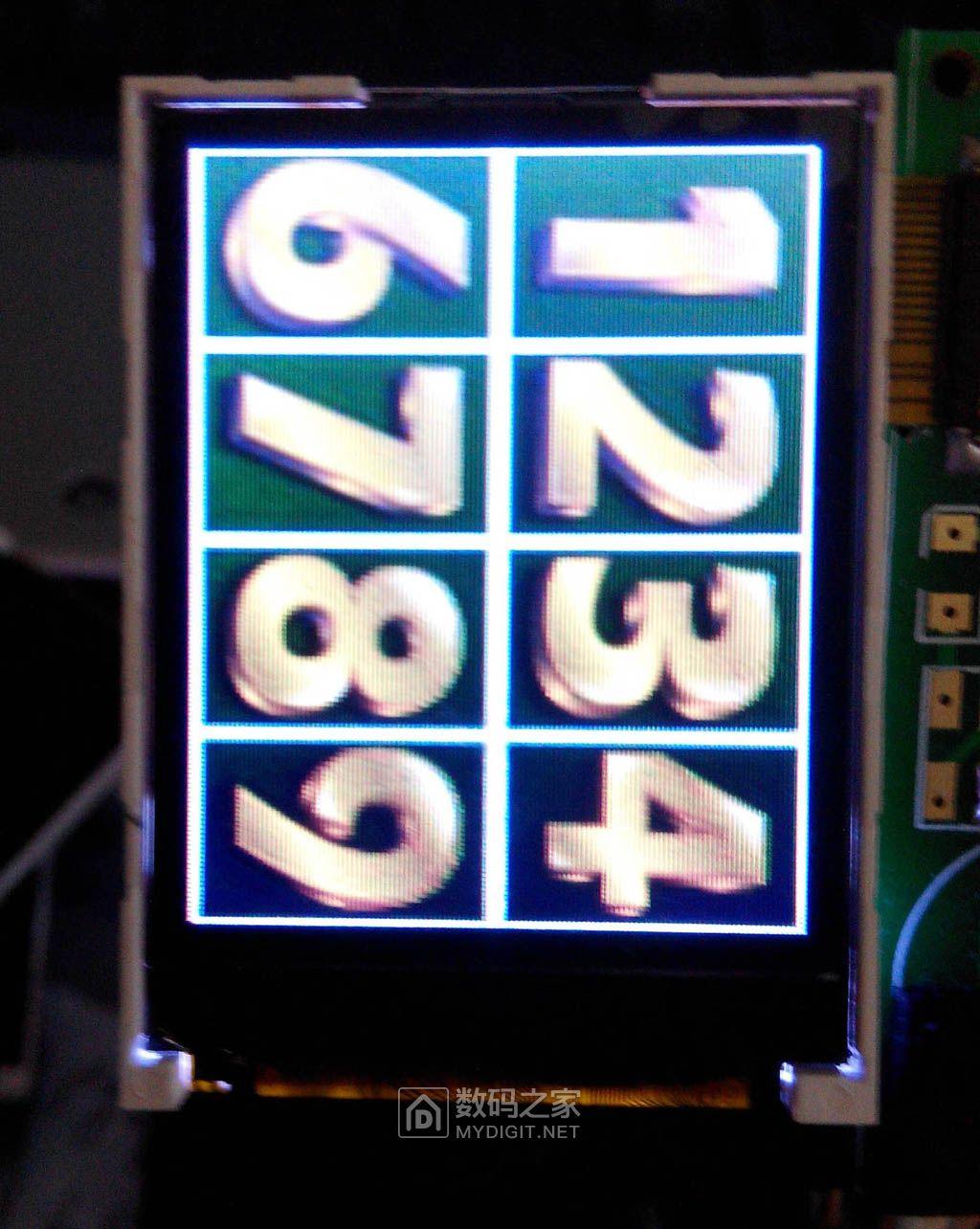

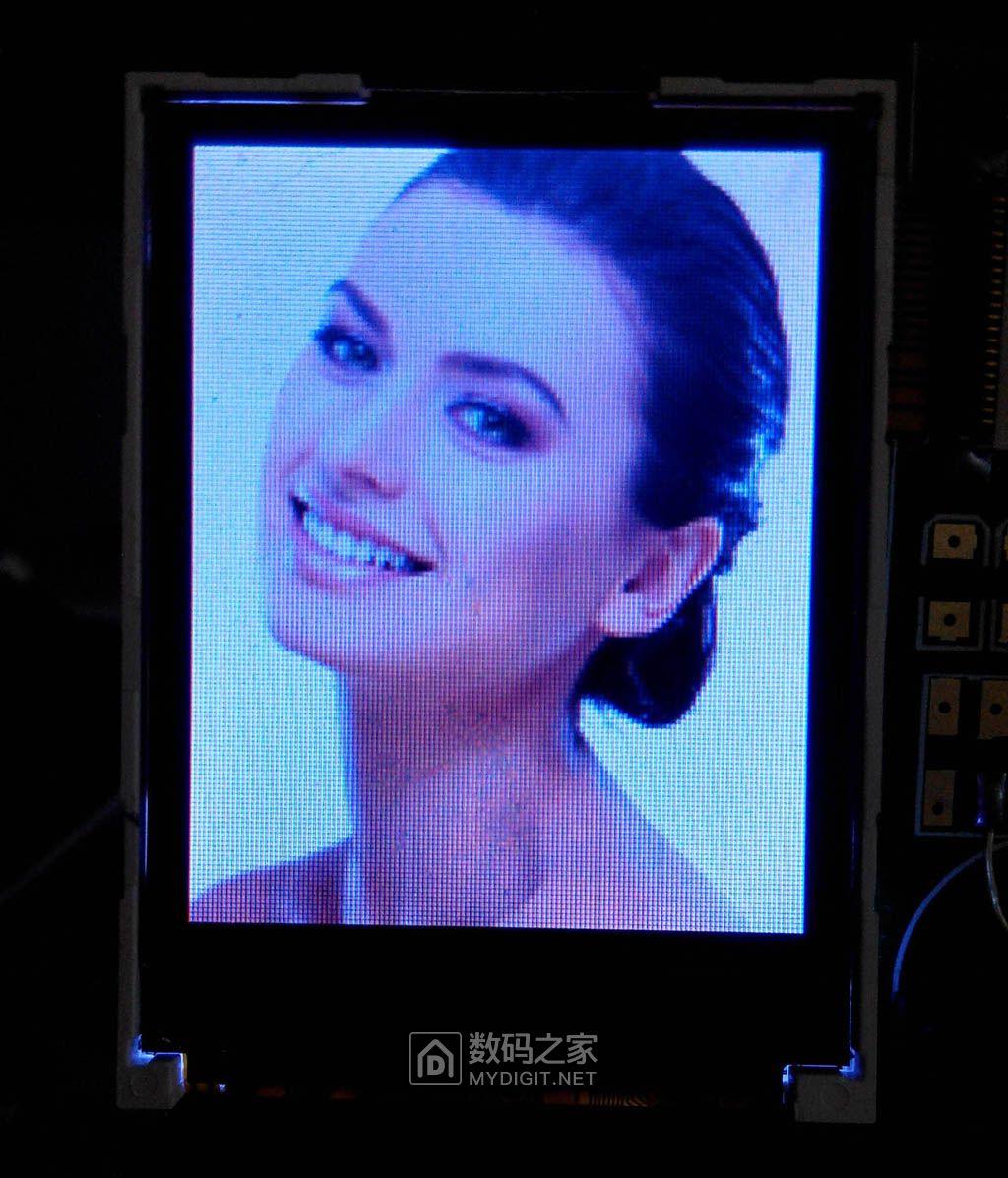

这彩屏实际观感比图片表达的要好很多。只是1.8寸小了点，达给低端单片机 还是很可以的。若用到俺的“flash”招式，还可以意外的“牛X”。

若你的实验板子是低存储空间的便宜芯片，也别泄气，参看俺的招式，或可以让这个屏有更多的发挥机会。

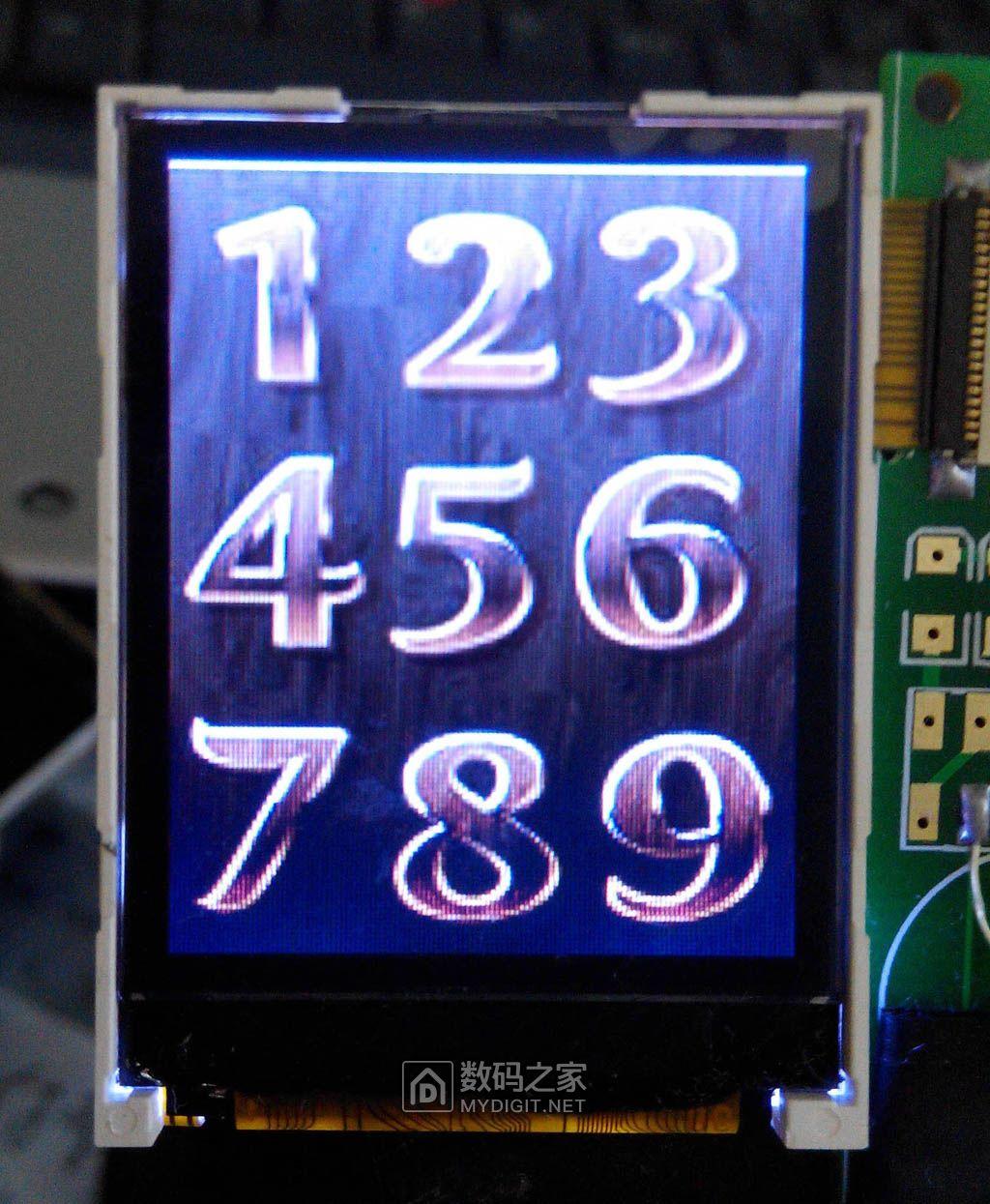

图为512RAM内存14K程序空间的IRC15W415的驱动情况，因为扩了flash，居然也给可以用彩图字符显示动态数据，和多样的彩图界面。

谢谢观看

浏览更多精彩内容请登录数码之家网站

技术交流请联系原作者

作者：zdzdzddd
