单片机实例：六位显示数码管时钟((附闹钟设置，源码，原理图)

从左到右的开关控制分别为：秒设置、分设置、时设置、进入时间设置（设置时间需要按一下这个再按前面3个按键设置）、闹钟设置（通过前面3个按键设置）、保存设置（设置完成后按下保存并退出）。

时钟可以显示到秒位

数码管用的是共阴，共阳的话加三极管闲麻烦，没加。数码管a~g接的P0口，没用10K排阻上拉，试了下觉得亮度太低了，就都换成了2K的作为上拉。

有兴趣的可以给加上温度传感器，可以显示温度（我这里面就没加了）初学单片机没多久，欢迎大佬指导。材料如下：89C52*1 4位数码管*1+2位数码管*1（当然如果有六位的也可以直接用，找不到其他数码管了就这么混搭了）有源蜂鸣器*1（试过无源，但时间计算过于占用资源导致发声不是很完美，大佬可以改一下）轻触开关*7（1个用于复位，其余六个用于设置） + 自锁开关*1 电池*1 + 5V稳压*1

单片机时钟源码程序--戳可见--->51单片机六位显示数码管时钟实例(带闹钟设置,源码,原理图)

原来，神奇的红外遥控多功能数字钟是这样开发的！

一般家里摆放的时钟只能显示时间，不能显示日期、星期和闹钟信息；公共场 所上挂的电子万年历虽然可以显示时间，日期、星期等信息，但是价格比较高，且功耗 大。本项目设计数字只用两对数码管就可以实现多种信息的显示，还可以做温度计，秒表 等应用，电源可以用 USB接口供电，也可以由 4节 5V电池直接供电，使用方便，是家庭 时钟显示的最好选择。

当然，你也可以DIY一台哦！

原来，神奇的红外遥控多功能数字钟是这样开发的！

“多功能红外遥控数字钟”制作材料

一、项目简介：

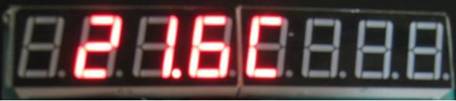

本项目设计了一种红外遥控数字钟，主要以 AT89S52单片机为核心，利用红外遥控技术，数码管分时显示技术实现一个数字电子钟。可以分别显示时间、日期、闹钟、星期，另外增加了温度采集，秒表功能。与其他数字钟相比，具有经济，多功能的特点。

二、开发背景：

数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命。红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，被广泛的应用于各种类型的家电产品上，它的出现给电器使用提供了很多便利。

现代社会，时间就是金钱。数字钟对于人们的生活都必不可少，如果把数字钟技术和红外遥控技术组合在一起，并增加一些其他的功能，如温度采样、秒表功能等，让用户可以远距离方便的操作、使用该数字钟的功能。将会提高很多效率，节省很多成本。

所以本项目设计了一个基于单片机的数字钟，结合红外遥控技术，增加了温度采样，秒表功能的红外遥控数字钟。目的在于方便用户使用，节省用户时间。

三、系统整体实物图

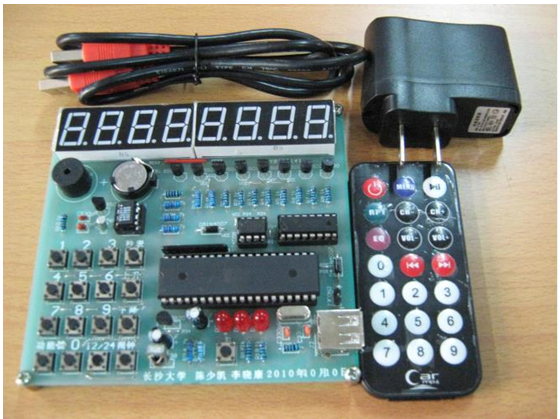

图1硬件系统实物图

四、主要功能及其实现方法

1、时间显示及调整：该功能包括显示时、分、秒、年、月、日、闹钟和星期。 电路采用两个四位一体的共阳极 7段数码管实现数据显示，用 S8550进行驱动放大，74LS138实现数码管位选。调整时按下“功能”键，系统进入调整状态，根据当前正在显示的内容进行调整。直接按“0”~“9”号键就直接修改。无调整状态下，按下“0”号键，显示内容将改变为当前内容的下一组内容。按下“1”号键时，进入锁定状态，即10s后，数码管显示内容不再变为下一组内容。

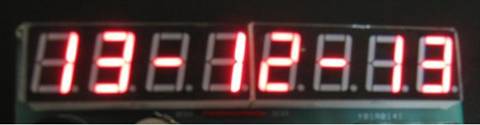

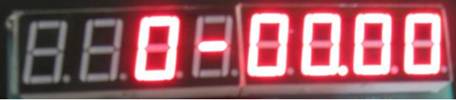

图2时间显示
