单片机入门教程之仿真软件Proteus 使用

Proteus是英国著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。它是目前比较好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

一、 proteus功能：

1.原理布图

2.PCB自动或人工布线

3.SPICE电路仿真

二、 proteus特点：

1.互动的电路仿真

用户甚至可以实时采用诸如RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。

2.仿真处理器及其外围电路

可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。

　三、Proteus入门教程：

一、Proteus 7Professional 界面简介

安装完 Proteus 后，单击ISIS7快捷方式，运行 ISIS 7 Professional，会出现以下窗口界面：

仿真界面

Proteus ISIS的工作界面是一种标准的Windows界面，包括：标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、原理图编辑窗口。

1．原理图编辑窗口（The EdiTIng Window）：顾名思义，它是用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。

2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你

在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

3．模型选择工具栏（Mode Selector Toolbar）：

主要模型（Main Modes）：

1* 选择元件（components）（默认选择的）

2* 放置连接点

3* 放置标签（用总线时会用到） 4* 放置文本 5* 用于绘制总线 6* 用于放置子电路

7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）

配件（Gadgets）：

1* 终端接口（terminals）：有VCC、地、输出、输入等接口

2* 器件引脚：用于绘制各种引脚

3* 仿真图表（graph）：用于各种分析，如Noise Analysis

4* 录音机

5* 信号发生器（generators）

6* 电压探针：使用仿真图表时要用到 7* 电流探针：使用仿真图表时要用到 8* 虚拟仪表：有示波器等

2D图形（2D Graphics）：

1* 画各种直线

2* 画各种方框

3* 画各种圆

4* 画各种圆弧

5* 画各种多边形

6* 画各种文本

7* 画符号

8* 画原点等

4．元件列表（The Object Selector）：

用于挑选元件（components）、终端接口（terminals）、信号发生器（generators）、仿真图表（graph）等。举例，当你选择“元件（components）”，单击“P”按钮会打开挑选元件对话框，选择了一个元件后（单击了“OK”后），该元件会在元件列表中显示，以后要用到该元件时，只需在元件列表中选择即可。

5．方向工具栏（OrientaTIon Toolbar）：

旋转：

旋转角度只能是90的整数倍。

翻转：

完成水平翻转和垂直翻转。

使用方法：先右键单击元件，再点击（左击）相应的旋转图标。

6．仿真工具栏

仿真控制按钮

1* 运行

2* 单步运行

3* 暂停

4* 停止

2、操作简介

1、绘制原理图：绘制原理图要在原理图编辑窗口中的蓝色方框内完成。原理图编辑窗口的操作是不同于常用的WINDOWS应用程序的，正确的操作是：用左键放置元件；右键选择元件；双击右键删除元件；右键拖选多个元件；先右键后左键编辑元件属性；先右键后左键拖动元件；连线用左键，删除用右键；改连接线：先右击连线，再左键拖动；滚轮（中键）放缩原理图。

3、常用元件

（一）AT89C51 单片机的仿真实例

运行 Proteus 7 Professional（ISIS7 Professional），

添加元件到元件列表中：本例要用到的元件有：AT89C51、电阻、发光二极管、反相驱动器、开关、电源及地端子。

单击“P”按钮，出现挑选元件对话框电路图的绘制

1、将所需元器件加入到对象选择器窗口。Picking Components into the SchemaTIc 单击对象选择器按钮，如图所示

弹出“Pick Devices”页面，在Microprocessor ICs库中查找或在“Keywords”输入AT89C51，系统在对象库中进行搜索查找，并将搜索结果显示在“Results”中，如图所示。

在“Results”栏中的列表项中，双击“AT89C51”，则可将“AT89C51”添加至对象选择器窗口。

方法同上，接着在“Keywords”栏中依次重新输入7406、LED-BIBY、RES、SW-SPDT，将它们添加到元件列表中，将上述元件添加到原理图编辑区中，（由于可以进行自动标号，先选择主菜单中的工具-U1实时标注或按CTRL+N）然后，左键选择模型选择工具栏中的

图标，添加电源及地端子。注意电阻要编辑阻值、电源选POWER、地选GROUND。最后，按图进行连线。

操作中可能要整体移动部分电路，操作方法：先用左键或右键拖选，用左键拖动选中的这部分电路随鼠标移动，在目标位置停止拖动并释放左键，这部分电路将被放到该处。

2．添加仿真文件

先右键 AT89C51 再左键，在出现的对话框的在 Program File 中单击出现文件浏览对话框，找到编译后的十六进制文件，如P1.hex 文件，单击确定，完成添加文件，在 Clock Frequency中把频率改为 11.0592MHz，单击 OK 退出。

单片机基本用的软件都说完了，如果需要所有的软件私聊小编，明天正式开始程序编写，怎么用单片机点亮一个LED,零基础的可以关注智联电子DIY

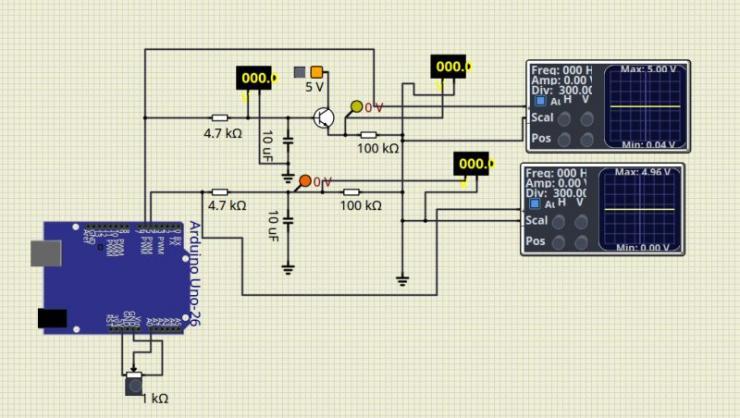

电路仿真软件大佬篇，教你利用电路仿真软件Proteus制作PCB

电路仿真软件是相关人士经常使用的软件之一，而一款设计优良的电路仿真软件更是备受喜爱。本文中，将为大家带来电路仿真软件Proteus的相关内容，主要为大家讲解电路仿真软件Proteus制作PCB板的完整步骤，一起来看看吧。

PROTEUS是一个很强悍的仿真软件，可以仿真模拟电路，数字电路，单片机，8086和8088，ARM7，PLD/FPGA，以及电子管(不是晶体管哦)。其实他也可以进行PCB设计。

用Proteus 制作PCB通常包括以下一些步骤：

(1)绘制电路原理图并仿真调试;

(2)加载网络表及元件封装;

(3)规划电路板并设置相关参数;

(4)元件布局及调整;

(5)布线并调整;

(6)输出及制作PCB。

一、绘制电路原理图并仿真调试

在Proteus 6 Professional 中用ISIS 6 Professional 设计好电路原理图，并结合Keil C51进行软件编程和硬件的仿真调试，调试成功后，便可开始制作PCB。在此不再赘述调试过程。

二、加载网络表及元件封装

(一)加载网络表

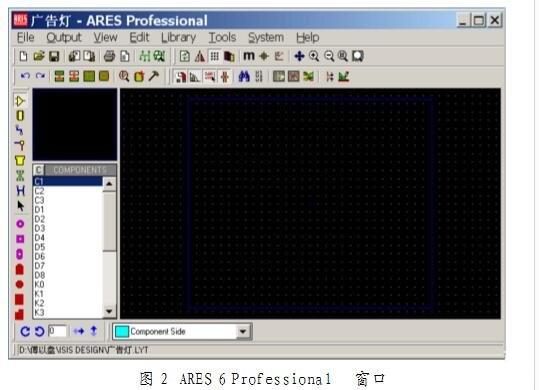

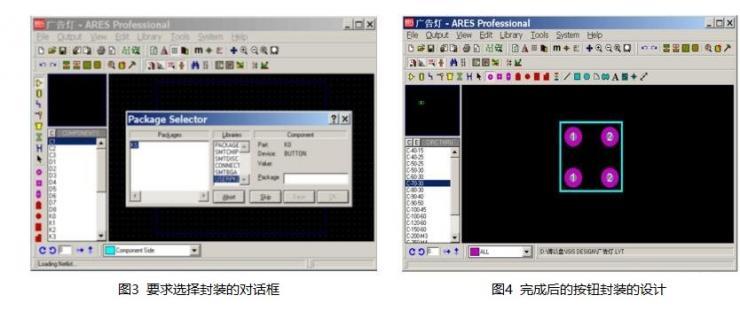

在ISIS 6 Professional 界面中单击Design Toolbar中的图标或通过Tools菜单的Netlist to ARES 命令打开ARES 6 Professional 窗口如图2所示。可以看到，在图2中左下角的元器件选择窗口中列出了从原理图加载过来的所有元器件。若原理图中的某些器件没有自动加载封装或者封装库中没有合适的封装，那么在加载网络表时就会弹出一个要求选择封装的对话框，如图3所示。这时就需要根据具体的元件及其封装进行手动选择并加载。

(二)设计元件封装

对于封装库中没有的封装或者是与实际的元件不符的封装，就需要自己画。那么，怎么画封装呢?这里以示例中的按钮开关为例，设计一个元件的封装。

1、放置焊盘

在图2所示的界面中根据按钮的引脚间距放置4个焊盘，并修改焊盘的标号，使之与原理图中的元件引脚标号一致，否则，会弹出没有网络连接的错误提示，或者加载后没有连线。

2、放置外边框

利用2D画图工具中的图标根据按钮的实际大小加一个外边框，如此便完成了按钮封装的设计(如图4所示)。

3、保存封装

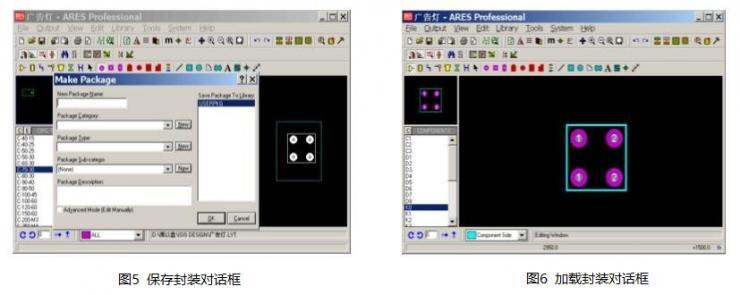

选中封装，用左键单击图标，出现保存对话框(如图5示)，在New Package Name中键入要保存的元件封装名称(在此用KS);在Package Category(保存范畴)中选中Miscellaneous;在Package Type(封装类型)中选中Through Hole;在Package Sub-Category(保存子范畴)中选中Switches;单击OK，就把按钮封装保存到了USERPKG(用户自建封装库)库中。

4、加载封装

自建封装保存后，再到库中加载，就可以把自己制作的元件封装加载到PCB中了(如图6所示)。

按照上面的方法把需要的元件封装都画好以后，再从原理图单击Design Toolbar中的图标，重新加载网络表，这样，就把所有的元件都加载到了PCB中。

三、规划电路板并设置相关参数

(一)规划电路板

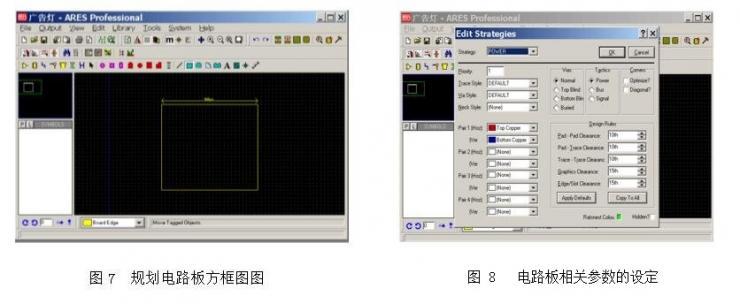

在ARES 6 Professional 窗口中选中2D画图工具栏的图标，在底部的电路层中选中Board Edge层(黄色)，即可以单击鼠标左键拖画出PCB板的边框了。边框的大小就是PCB板的大小，所以在画边框时应根据实际，用测量工具来确定尺寸大小(如图7所示)。

(二)设置电路板的相关参数

PCB板边框画好以后，就要设置电路板的相关参数。单击System中的Set Default Rules项，在弹出的对话框中设置规则参数，有焊盘间距、线与焊盘间距、线与线间距等一些安全允许值。然后在Tools中选中(布线规则)项，在弹出的对话框中单击Edit Strategies项，出现一个对话框如图8所示。在左上Strategy栏中分别选中POWER和SIGNAL，在下面的Pair1中选同一层。这样，就完成了在单层板中布线的设置。到此，对一些主要的参数设置就完成了。别的系统参数设置，可以在System和Tools中去设置完成。

四、元件布局及调整

(一)元件布局

电路板的规则设计好以后，就可导入元件并布局。布局有自动布局和手动布局两种方式。若采用自动布局方式，只要在界面的菜单栏中选中项，弹出对话框，单击OK，就自动把元件布局于PCB板中了。而如果采用手动布局的方式，则在左下角的元件选择窗口中选中元件，在PCB板边框中适当位置单击左键，就可以把元件放入。

(二)元件调整

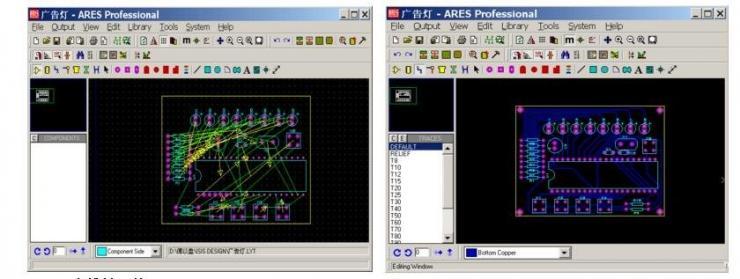

无论是自动布局还是手动布局，都需要对元件进行调整。主要是对元件的移动和翻转等操作。对元件的布局原则是：美观、便于布线、PCB板尽可能小。PCB的元件布局完成如图9所示。

五、布线并调整

同样，PCB的布线也是有自动布线和手动布线两种布线方式。一般，是先用自动布线，然后手工修改，也可以直接手工布线。布线规则的设置在上面已经描述，这里主要说明布线时用的导线的粗细设置以及焊盘大小的修改。首先，选中工具菜单栏中的选项，在左下角的导线选择窗口中选中想要的导线粗细类型，也可以选择DEFAULT(默认)，再单击E按钮，在弹出的对话框中修改Width的值就可以了。在布线的过程中，如果需要改变某一根线的大小，可以双击右键，选择Trace Style选项中的合适类型;要删除该线，则左键单击Delete。如果要删除整个布线，那么就选中所有的连线，左键单击工具菜单栏中的图标即可。对于焊盘的修改，可以在布线完成之后进行。先选中工具菜单栏中的选项，然后在选择窗口中选中合适的焊盘，在需要改变的元件焊盘处单击鼠标左键即可。布线完成后的PCB板如图10所示。(说明：1000th = 1inch = 25.4mm)

六、输出及制作PCB

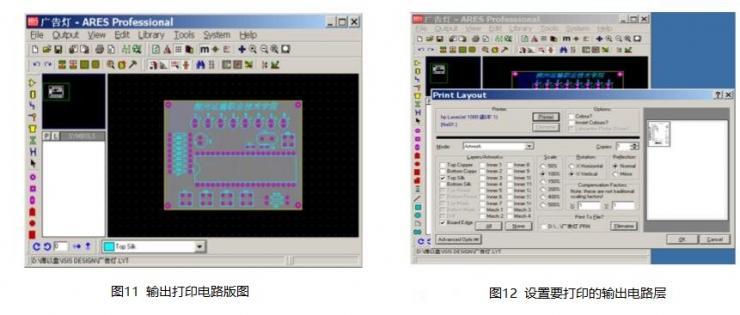

最后就是输出打印电路版图了。先单击Output选项中的Set Output Area选项，按住鼠标左键并拖动，选中要输出的版图。如图11所示。

然后是设置要打印的输出电路层。在Output选项中单击Print/Plot Layout选项，出现设置对话框，如图12所示。

在设置对话框中，单击选择Printer，可以选择打印机和设置打印纸张以及版图放置方向。在下面的Layers/Artworks栏中选择要打印的层。因为布线是在底层进行的，所以在打印布线层时，在BottomCopper和Board Edge选项前打勾，表示选中要打印输出;而在打印元件的布局层(丝印层)时，在Top Silk 和Board Edge选项前打勾(这一层在打印时注意需要选择镜象打印);Scale选项是打印输出的图纸比例，选100%;Rotation 和Reflection选项分别是横向/纵向输出和是否要镜象的设置。设置好以后就可以打印了。
