开关电源维修，PFC电路原理分析

开关电源的PFC电路，PFC电路是校正功率因数的电路，开关电源属于容性负载，功率因数低，使电网供电效率低，当加上PFC电路后，功率因数可以达到98％，那么PFC是如何改变功率因数的呢。

我们先要知道在交流电设备中，有阻性负载，有容性负载，有感性负载。

阻性负载的功率因数为1，因为它的电流和电压波形是同相位的

有容性负载

如图电流是超前电压90度

感性负载

感性负载电流滞后电压90度

感性负载如变压器，电动机，容性负载是整流后端有滤波电容的设备。

容性负载和感性负载的功率因数低，电源供电效率低，容性负载和感性负载，大电流负载对电流畸变，产生干扰，对电网和自身都会产生干扰。

所以对于容性负载，功率大于100W以上开关电源的容性负载，比如电脑电源，液晶电视电源等，需要增加功率因素矫正电路，只要改变负载特性接近于阻性，就可以使电流相位与电压相位相同。

PFC功率因素矫正分为两种

被动PFC

在整流桥堆和滤波电容之间串联电感，利用电感上电流不能突变的特性来缓冲电容充电电流，改变电网线路电流波形的畸变，提高功率因数，缓解电磁干扰，但只能提高一点功率因数，效率低，适合小功率电源。

主动PFC

主动PFC则是利用电子元件进行斩波，改变容性负载电流波形的畸变，使电压和电流的相位相同，使其特性接近阻性负载，电压和电流同相位。

电源是容性负载就是因为整流桥后端有一颗电容，对电容反复充电，造成的无功功率，改变电路结构，在电路中串联一个电路把电容隔开，实际上就是增加一个BOOST电路。

在整流后串联一个BOOST电路，改变直接整流对电容的重放电，利用BOOST的开关把直流电变成高频脉冲直流电，在通过二极管整流电容滤波，得到一个稳定的直流电压，在供给后级开关电源。

PFC电路一般都是把直流300V的脉动电压升压到380V,这里有几个原因，一是减少损耗，减小电感体积，为了芯片的占空比稳定性，太低了，电压稳不住。

PFC也是非常容易损坏的电路，其电压较高，容易击穿开关管和整流管，后级开关电源击穿损坏，也会因为PFC保护不及时，损坏开关管和整流管及电源芯片外围元件。

本人多年单片机软件硬件开发经验和电路维修经验，学电路，加关注，让你学习不迷路，您的点赞是我分享经验的最大动力，有问题请留言探讨。

从零开始，带你巧识电源内部元器件

电源不像处理器，可以看规格知性能，电源也不像显卡，由一颗关键的GPU来决定档次。

一款好的电源除了满足功率需求以外，还必须考量稳定、节能、静音、安全等多方面的因素。

在没有专业设备进行检测的情况下，我们只有了解一些电源的基本原理和元器件知识，才能做到对电源“一目了然”。

抓住关键，不再眼晕！

从外面看起来，电源的个头也就比一块“板砖”大一点，但它“肚子”里装的东西可着实不少。

拆开外壳，我们能看到数以百计的、各式各样的电子元器件和复杂交错的线缆，不免让人眼晕。

俗话说“擒贼先擒王”，在观察电源时，我们也应该着重留意以下几个部分。

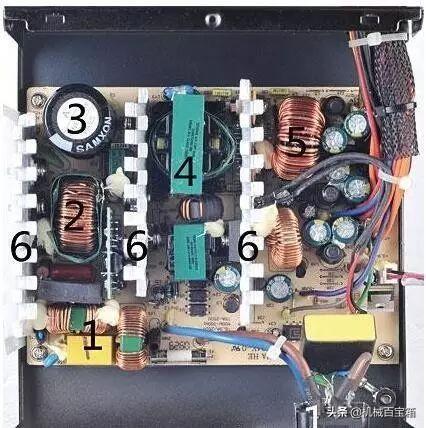

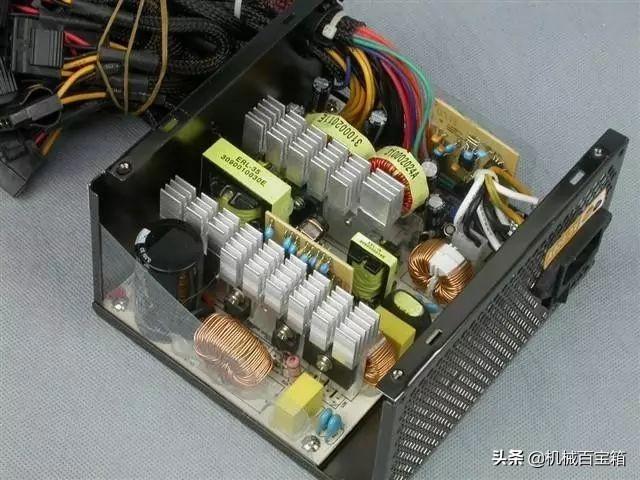

上图为某电源的内部结构图，序号1～6分别标识出了大家应该着重观察的部分。

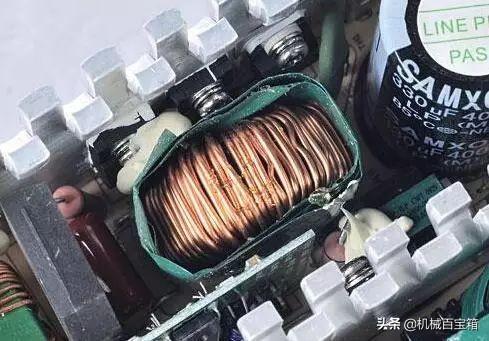

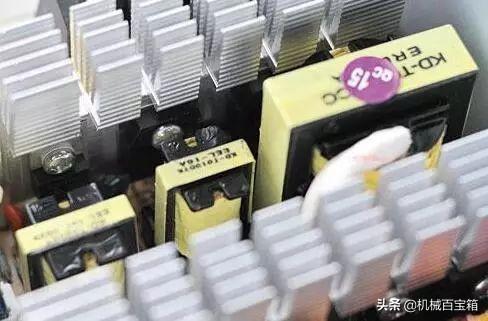

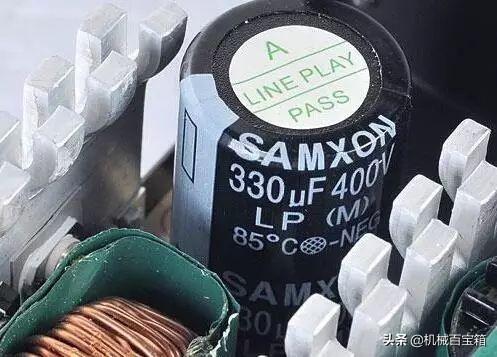

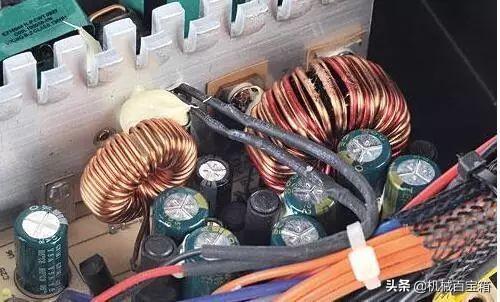

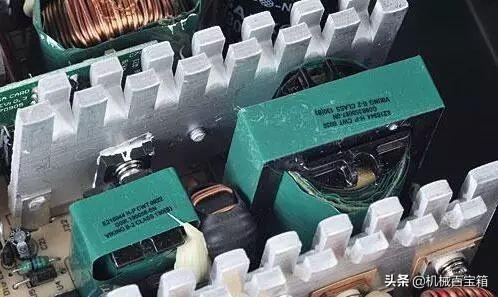

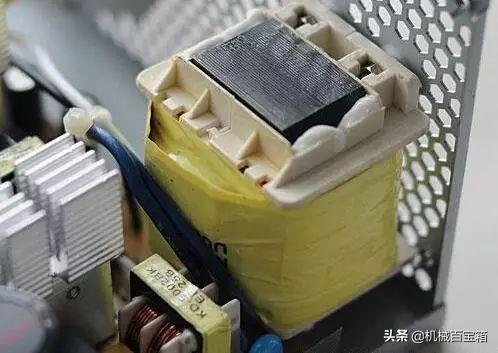

一、二级EMI滤波电路， 这部分的作用是将外部电网进入的市电进行过滤，得到比较纯净的交流电供后续使用。PFC电路， 它的作用是在交流电转换成直流电的过程中减少谐波，降低对室内电网和市电电网的干扰，减少市电损耗。高压滤波电容， 它的作用是净化高压直流电，为后续的高低压转换提供相对“纯净”的电流。电源拓扑， 拓扑就是指电源的整体结构，它直接影响到电源的转换效率。低压滤波电路的电感线圈， 其作用是稳定输出端的电压和电流，与电脑硬件系统的稳定使用有直接的关系。散热片， 在变压器和开关电路进行电压转换时，会产生大量的热量，因此需要散热片迅速转移热量。

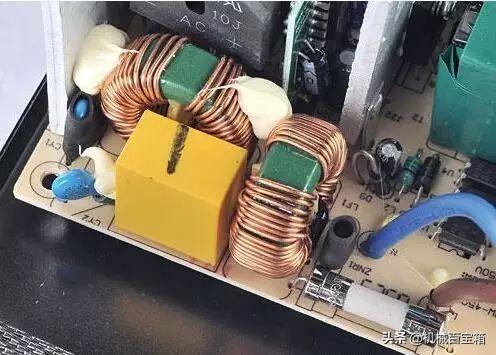

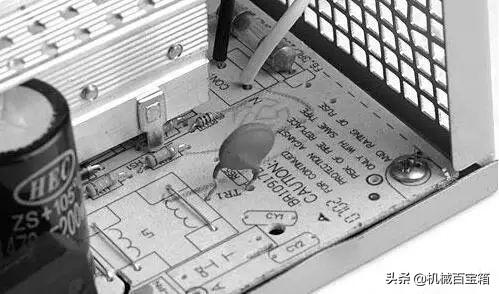

二级EMI滤波电路

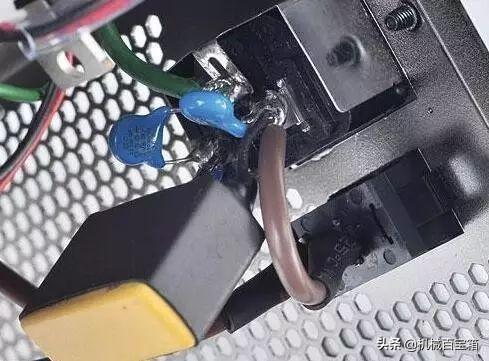

国家3C认证强制要求上市的电源必须通过EMI防电磁辐射认证，因此合格的电源都应该具有EMI滤波电路。
