浅谈stm8单片机电源供电模块

本文小编向大家介绍stm8单片机的供电模块。

STM8 的MCU有四个供电单元：

1. VDD/VSS：主电源(3V~5.5V);

2. VDDIO/VSSIO： I/O口供电电源(3V~5.5V);

3. VDDA/VSSA：模拟部分供电电源(3V~5.5V);

4. Vref+/Vref-： ADC参考电源(3V~5.5V).

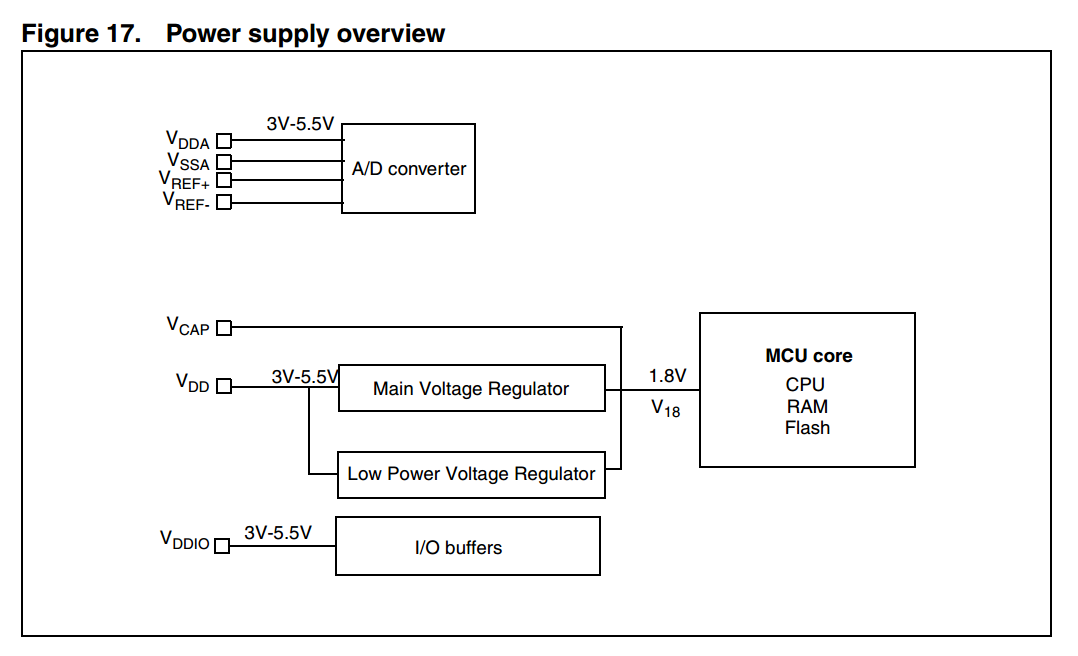

图1 供电电源模块

如图1，VDD/VSS可用来给内部主电压调节器Main Voltage Regular (MVR)和内部低功耗电压Low Power Voltage Regulator (LPVR)调节器供电。这两个调节器的输出连接在一起，向CPU， FLASH和RAM这些MCU内核提供1.8V电压。

而在低功耗模式下，系统会将供电电源从MVR自动切换到LPVR以减少电流消耗。

我们通常不会将VCAP直接接地，而是通过串联一个470nF的电容接地。它的作用是我们在进行SWIM模式下载时减小干扰。根据我们板子的封装，有时我们需要一对或两对特定的VDDIO/VSSIO来给I/O供电，在此我们用不到。

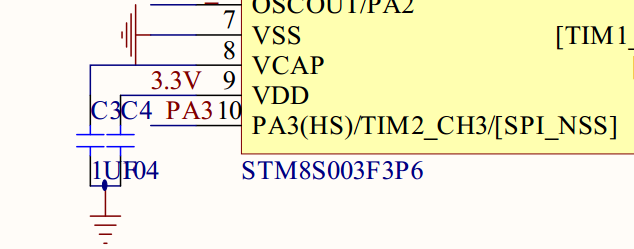

对于模拟电压，VDDA/VSSA和VREF+/VREF-都和ADC模块相连接。参考电压根据设计需求我们选择3V~5.5V。如下图2是我们stm8s003的电源模块设计。

图2 stm8s003 电源模块电路设计

干货 11种常见单片机电路设计模块分享

1、双路232通信电路

3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232。

2、三极管串口通信

本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

3、单路232通信电路

三线方式，与上面的三级管搭的完全等效。

4、USB

采用的是PL2303HX,价格便宜，稳定性还不错。

5、SP706S复位电路

带看门狗和手动复位，价格便宜(美信的贵很多)，R4为调试用，调试完后焊接好R4。

6、SD卡模块电路(带锁)

本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

7、LCM12864液晶模块(ST7920)

本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

8、LCD1602字符液晶模块(KS0066)

最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。

9、全双工RS485电路(带保护功能)

带有保护功能，全双工4线通信模式，适合远距离通信用。

10、RS485半双工通信模块

可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V。

11、ARM JTAG仿真接口电路

比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK。
