新塘N76E003封装为TSSOP20单片机IO口,四种工作模式的配置方法

单片机的四种工作模块有:

1,标准双向模式;2,推挽输出模式;3,输入(高阻)模式;4,开漏模式; 这四种。

1,准双向模式

弱上拉,强下拉。

准双向模块结构图

2,推挽输出模式

推挽输出模式与准双向输出模式有相同的下拉结构,当端口锁定为1时,提供持续的强上拉。

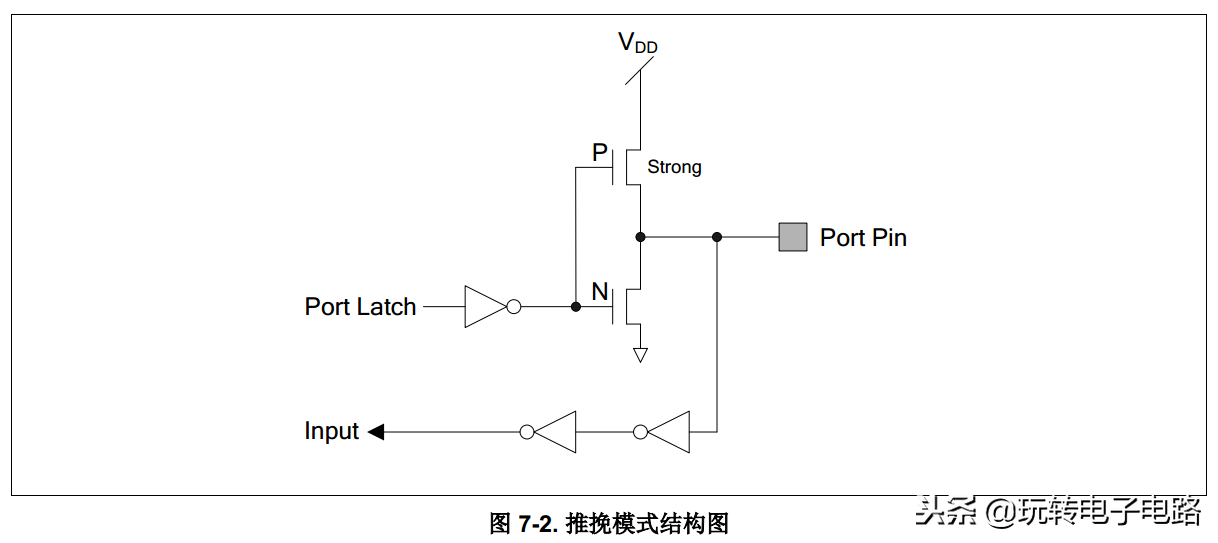

推挽模式结构图

3,输入高阻模式

输入模式提供真实的高阻输入路径,输入模式应该由外部设备或电阻提供一个确定的电平。

悬空引脚掉电状态下会引起漏电

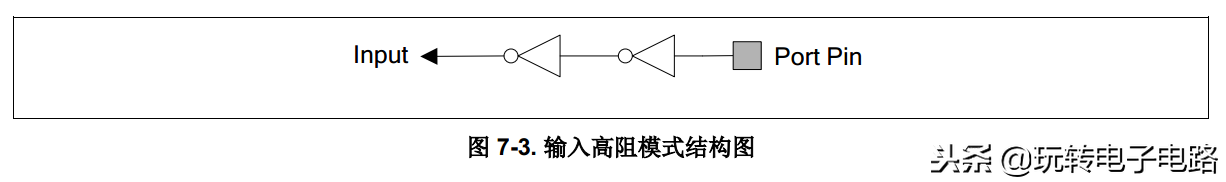

输入高阻模式结构图

4,开漏模式

关闭所有内部上拉,当端口锁定为逻辑0时,仅打开下拉MOS,当端口锁定为逻辑1时,他和输入模式一样,通常用于I2C的SDA线上,外部需要加一个上拉电阻;开漏模式输出逻辑1时,应在外部提供一个确定的电平,悬空引脚掉电状态下会引起漏电

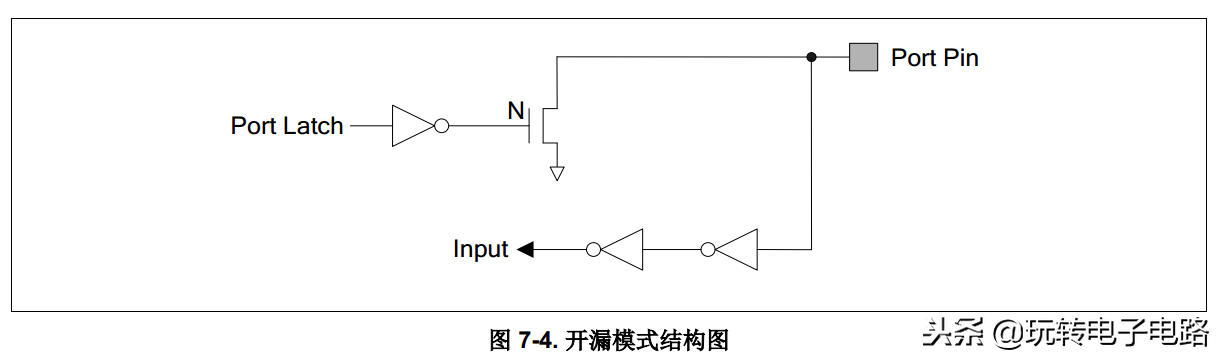

开漏模式结构图

每一个I/O端口引脚的工作模式,是通过两个特殊功能寄存器PxM1PxM2 来配置的。

上电默认为高阻输入模式!

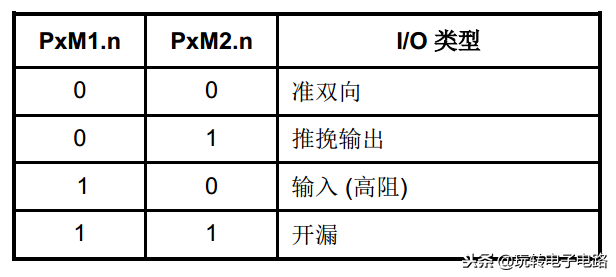

配置不同的I/O模式

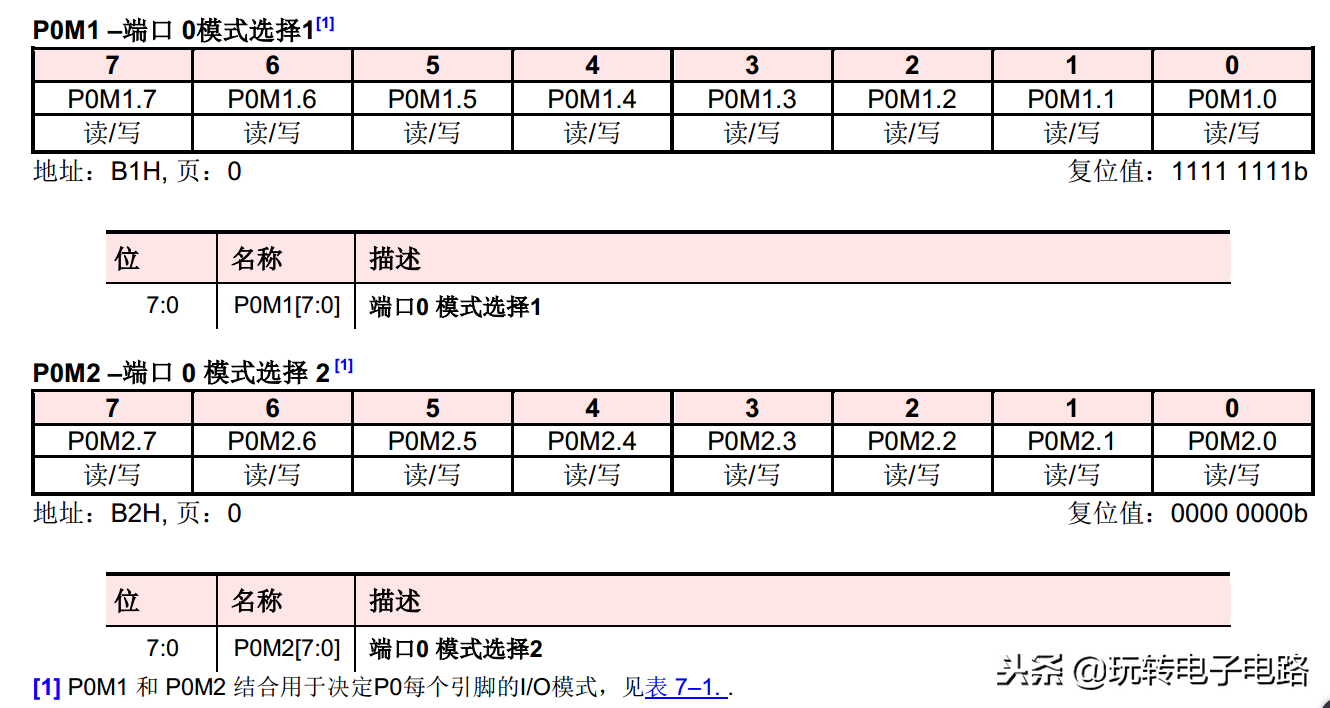

端口0模式配置的两个寄存器

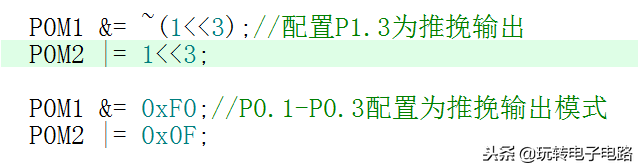

举个例子:如果要配置P1.3端口引脚为推挽输出模式,配置P0.1-P0.3端口引脚为推挽输出模式,看上图对应配置出,下图端口想要的工作模式:

I/O端口工作模式配置例子

如何配置GPIO端口和引脚?

配置GPIO引脚为输入模式通常涉及以下几个步骤:

选择GPIO端口和引脚:

确定你想要配置的GPIO端口和引脚。不同的微控制器可能有不同的GPIO端口和引脚编号。

初始化GPIO:

在配置引脚之前,你可能需要初始化GPIO模块。这通常涉及调用一个初始化函数,例如GPIO_Init(),该函数会设置GPIO模块的基本参数,如时钟、工作模式等。

设置引脚模式:

使用GPIO的配置函数来设置引脚的模式为输入。这通常是通过填充一个GPIO配置结构体(如GPIO_InitTypeDef)来实现的,其中包含引脚模式、输出类型、上拉/下拉等配置信息。

对于输入模式,你需要指定引脚是模拟输入、上拉输入、下拉输入还是浮空输入。对于STM32等微控制器,可以使用如GPIO_Mode_IPU(上拉输入)、GPIO_Mode_IPD(下拉输入)、GPIO_Mode_IN_FLOATING(浮空输入)等预定义常量来设置。

配置引脚参数:

在设置引脚模式之后,你可能还需要配置其他参数,如中断使能、上拉/下拉电阻的使用等。这些配置也通常在GPIO配置结构体中进行。

调用配置函数:

最后,调用GPIO的配置函数来应用你所做的设置。例如,对于STM32,你可能会调用GPIO_Init()函数,并将填充好的GPIO配置结构体作为参数传递。

下面是一个简化的示例代码,展示了如何配置STM32微控制器上的GPIO引脚为输入模式(假设使用HAL库):

c

复制

GPIO_InitTypeDef GPIO_InitStruct = {0};

// 假设我们要配置PA0引脚为浮空输入

__HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA时钟

// 配置GPIOA0引脚为浮空输入

GPIO_InitStruct.Pin = GPIO_PIN_0;

GPIO_InitStruct.Mode = GPIO_MODE_INPUT;

GPIO_InitStruct.Pull = GPIO_NOPULL; // 不使用上拉/下拉

GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; // 低速

HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); // 初始化GPIOA0

请注意,上面的代码是一个示例,并且可能需要根据你使用的微控制器和库进行调整。务必参考你所使用的硬件平台和库的文档,以获取准确的配置方法和函数。#如何学习单片机# #二级子程序# #什么叫单片机# #电脑读写# #plc.# #内核稳不稳# #定制化电子开发# #系统启动键汇总# #分享编程心得#
