单片机快速入门：12864液晶屏实现多功能数字时钟

想要快速入门单片机，就要多动手实践。也许你的手上有不止一块的单片机开发板，但是你有没有亲自动手实现自己的想法？单片机实现数字时钟是一个不错的想法。有12864液晶显示屏、有按键、有DS18B20。最关键的，你能从一个小的实验设计中获得设计经验，熟悉产品开发的流程，你会慢慢爱上这一行。

文末会有原理图和hex程序文件的下载方式，可以更好的帮助你学习，感谢杜洋工作室。

器件清单

1.元器件清单

首先来看看所需要的清单：51单片机STC12C5A60S2、12864液晶屏、温度传感器DS18B20、时钟芯片DS1302、光敏电阻、四腿按键等。

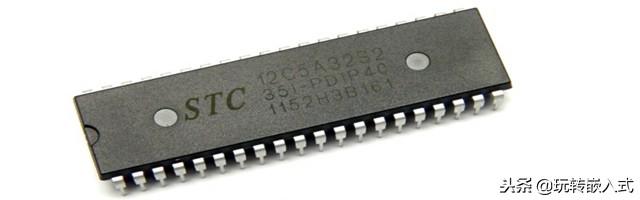

STC12C5A60S2

所用单片机为国产51单片机，型号为STC12C5A60S2，DIP40封装。

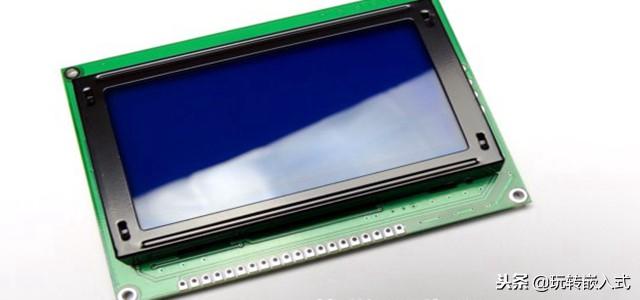

12864液晶屏

显示器件为12864液晶屏。

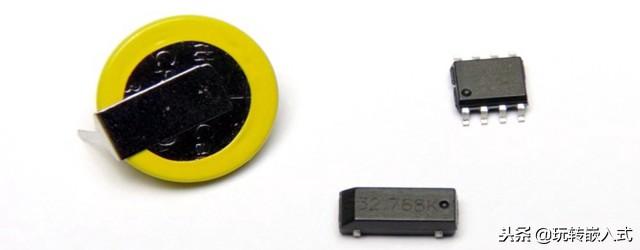

时钟芯片DS1302

时钟采用DS1302芯片，配电池、32.768K的晶振。

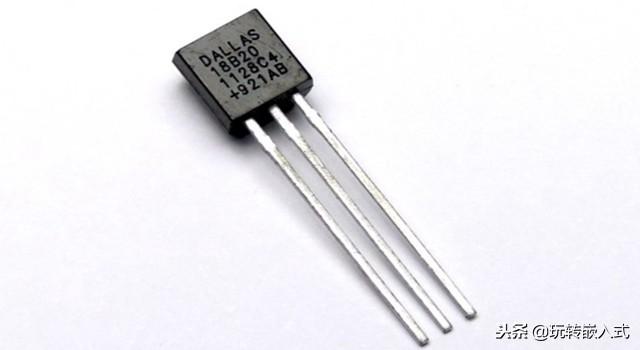

温度传感器DS18B20

环境温度的检测用DS18B20来实现。

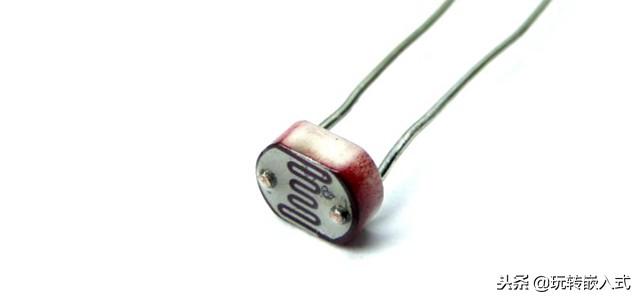

光敏电阻

光敏电阻用于感知白天和晚上。

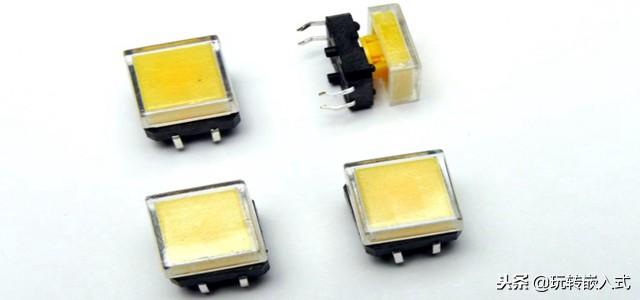

四腿机械按键实现时钟调整、闹钟设置等功能。

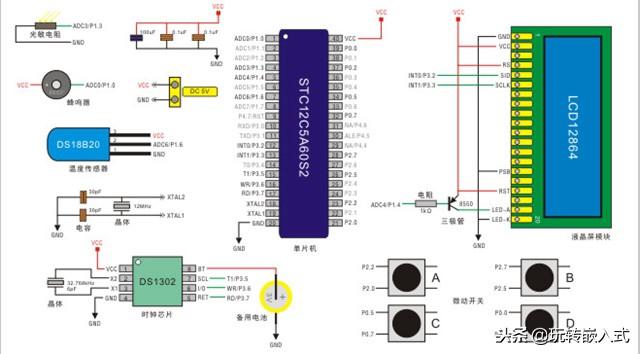

2.实现原理图

这是整体的原理图。

3.整体外观和显示

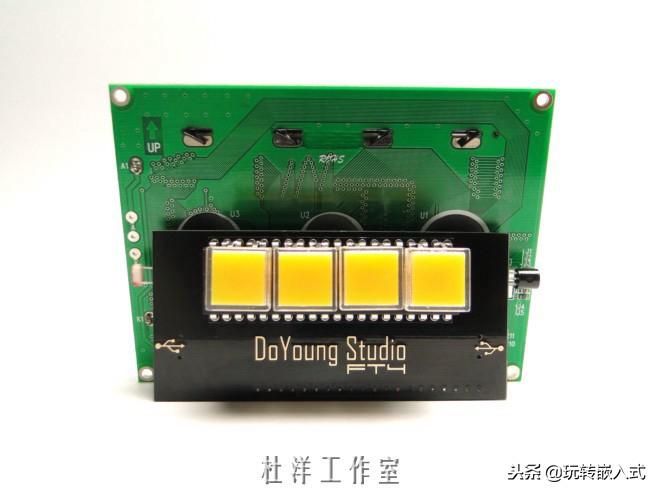

未来时钟背面

焊接完成后的未来时钟背面。

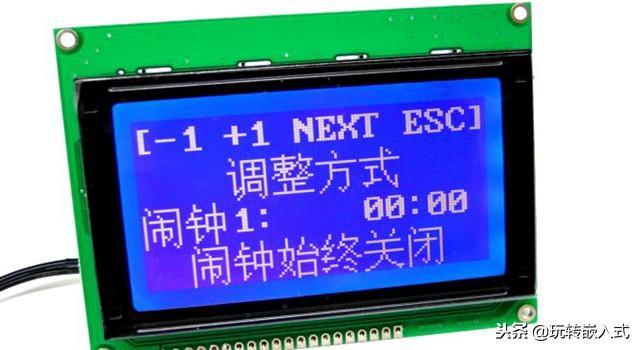

闹钟调整界面

可以实现时间的显示，闹钟的设置，关键还有重要节气的显示。

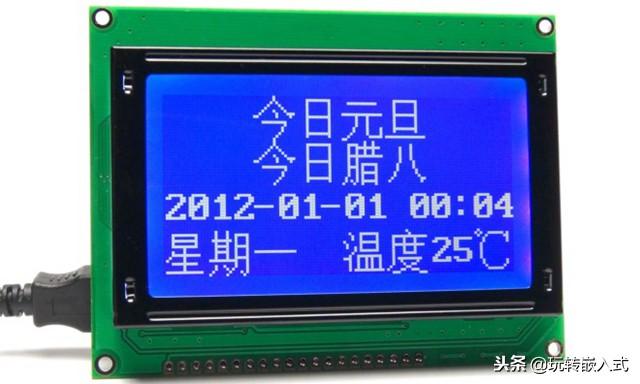

正常显示界面

私信回复关键字：未来时钟 。即可获取原理图和hex文件。感谢杜洋工作室。

用STC12C单片机和12864显示屏制作一个简易示波器

玩电子的经常要看一些信号波形，手头没有一个示波器非常不方便，买的成品示波器又太贵，本着DIY的精神，就决定自己做一个玩一下。

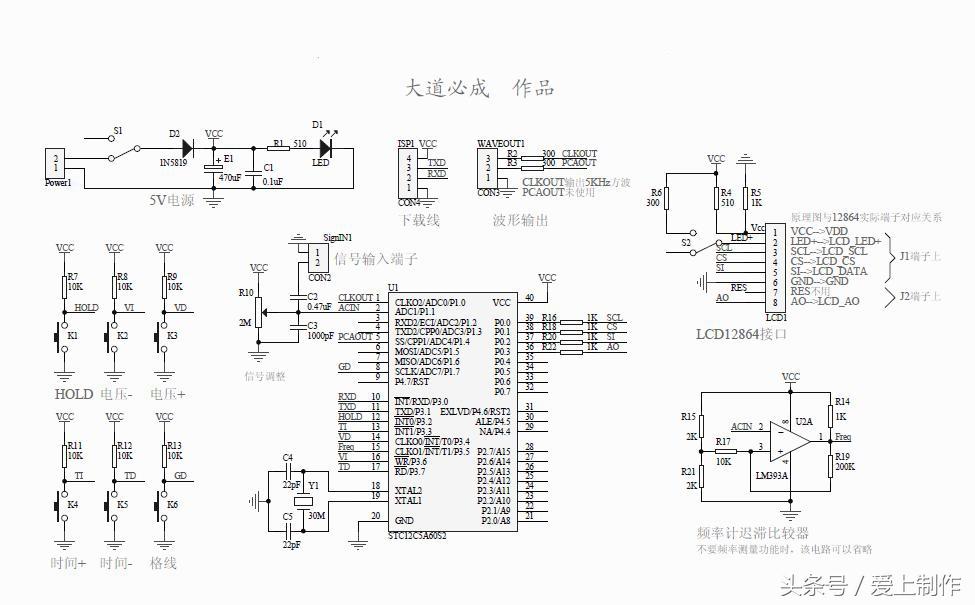

先看原理图：

使用STC12C5A60S2单片机内部AD采样；LCD12864显示波形；LM393组成迟滞比较器测量小信号频率，不需要频率显示时该部分可以省略，为最大程度简化设计，信号通过电容直接进入单片机AD输入端，无输入时，通过调整R10使波形处于中心线位置即可。

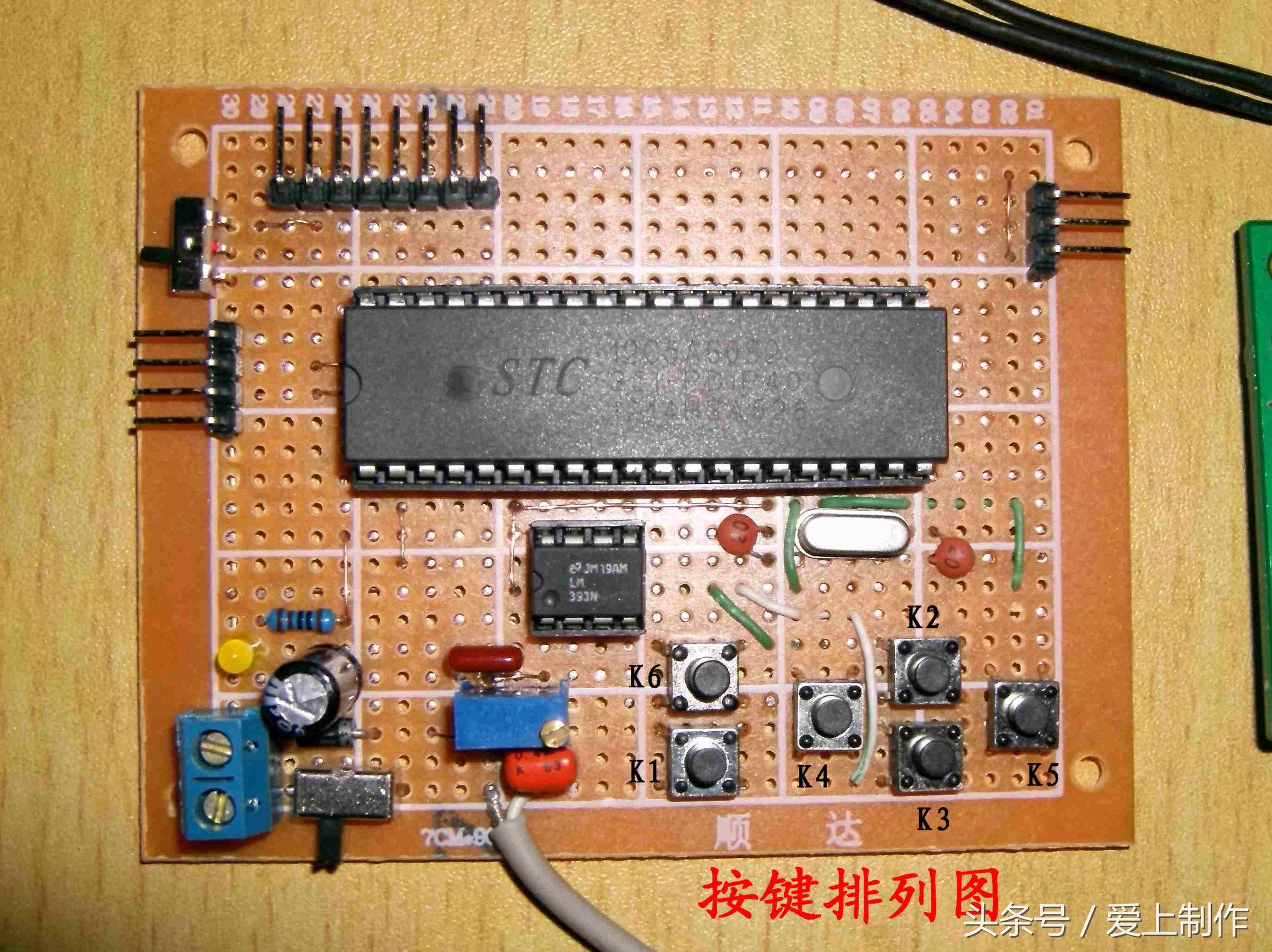

电路板的正面：

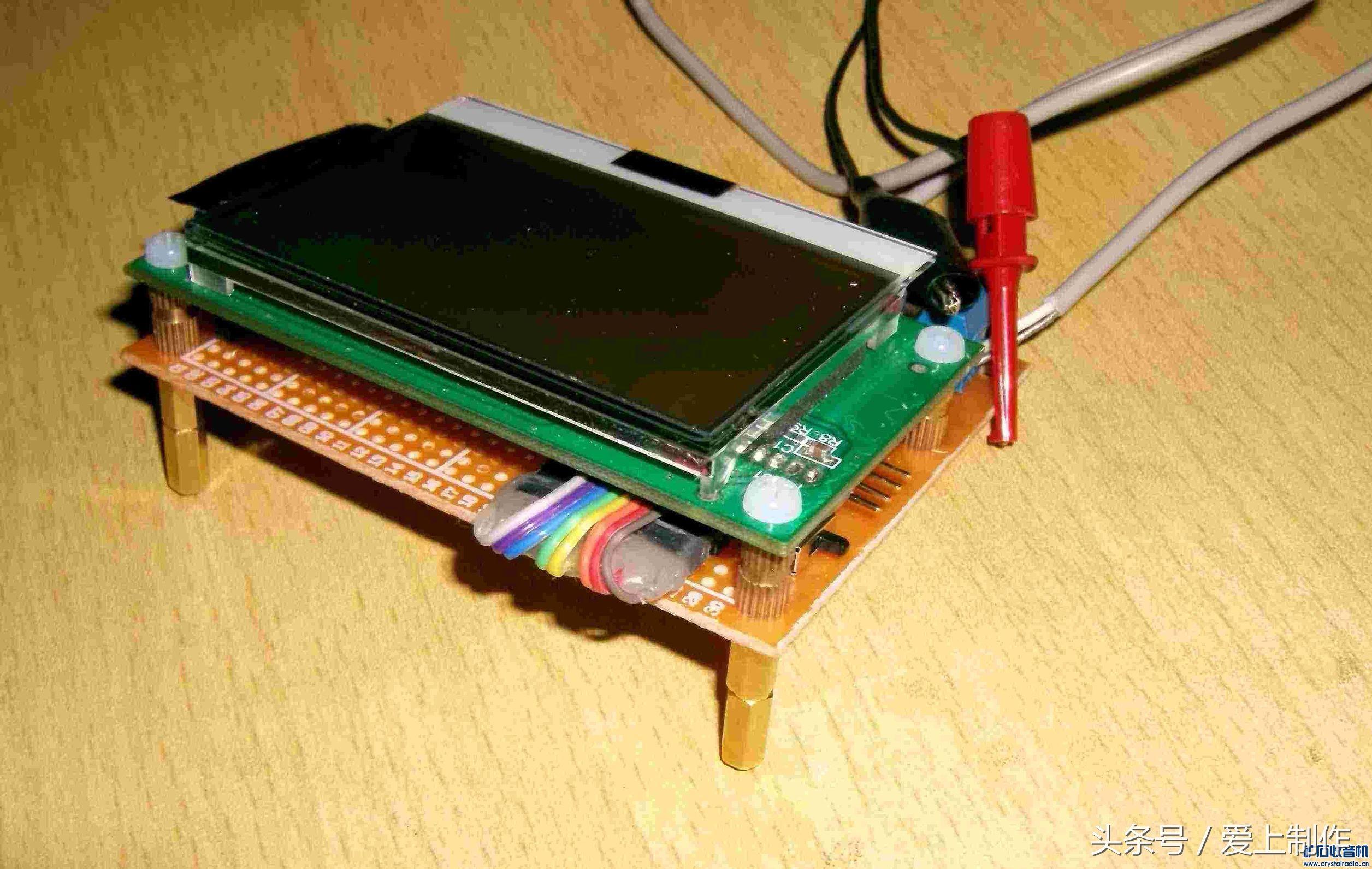

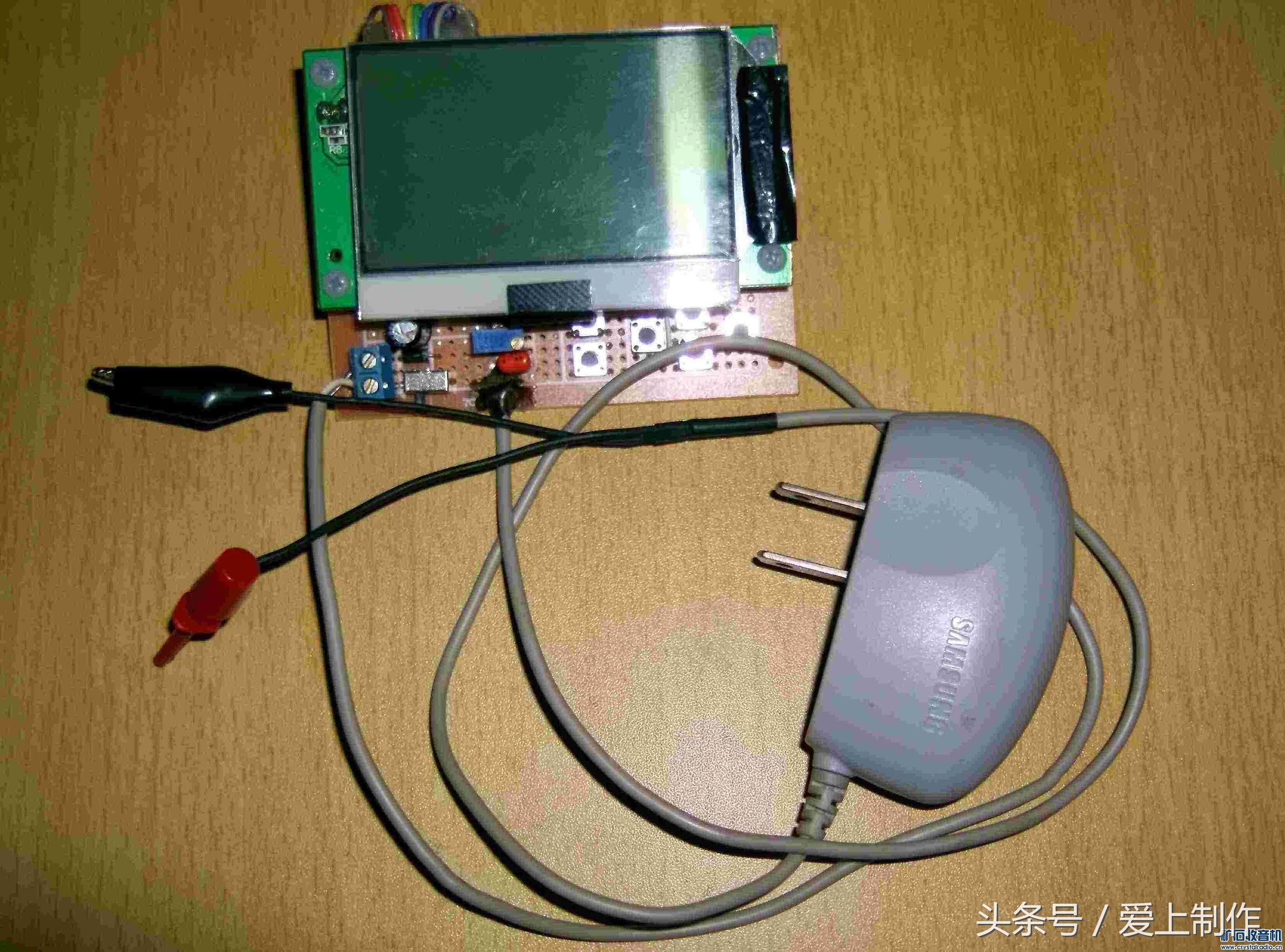

芯片全部使用DIP直插封装，没什么优点，就是比较适合手工焊接和走线，单片机的时钟为30M，六个独立按键 整体图：

用旧的手机充电器供电，直流5V，示波器探头就是用两个鳄鱼夹，显示屏刚好用铜柱放在电路板上面，节约空间

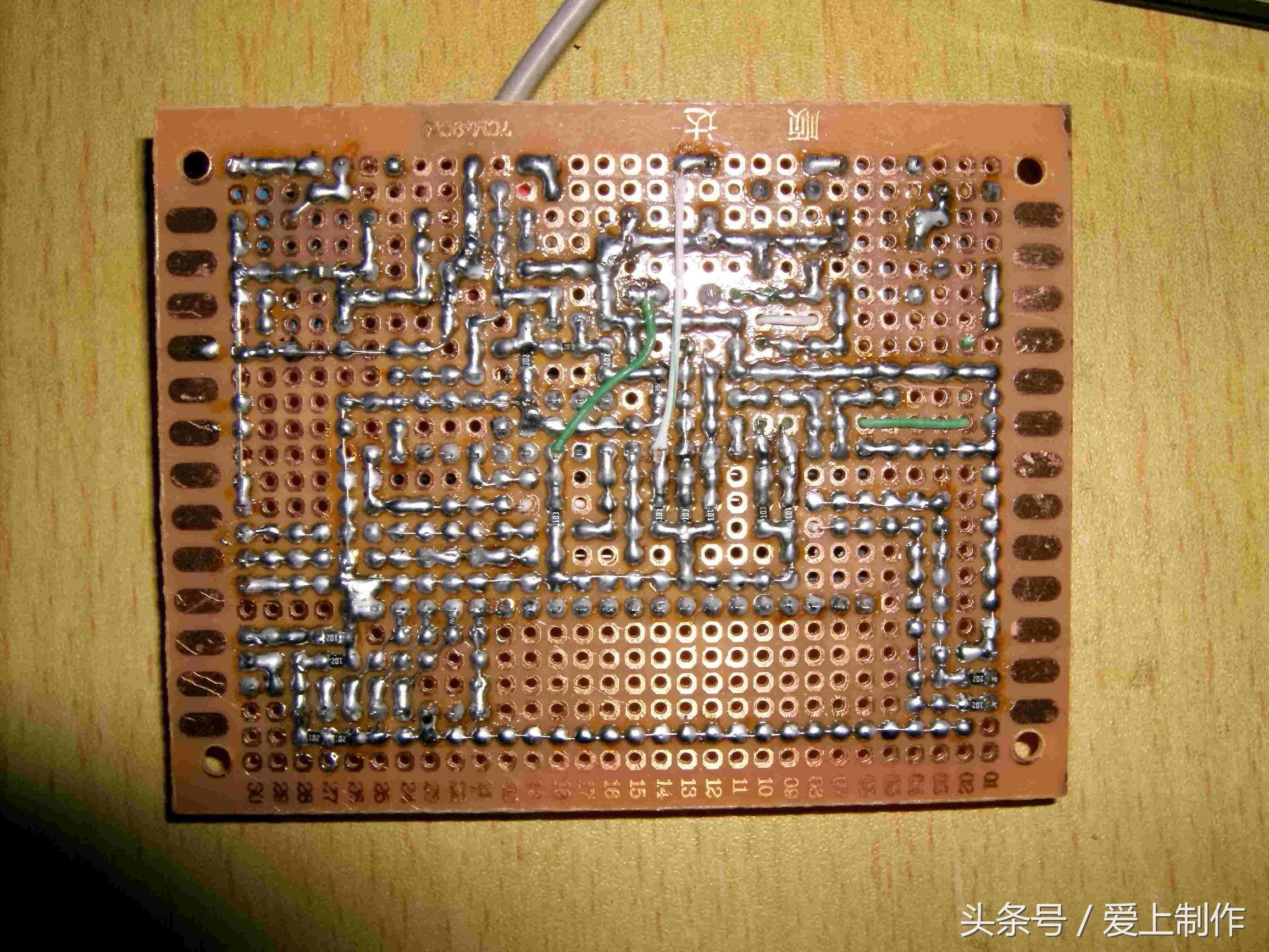

电路板本面：

用的是电木板，要是使用玻纤的就好看不少

最后来看一下波形：

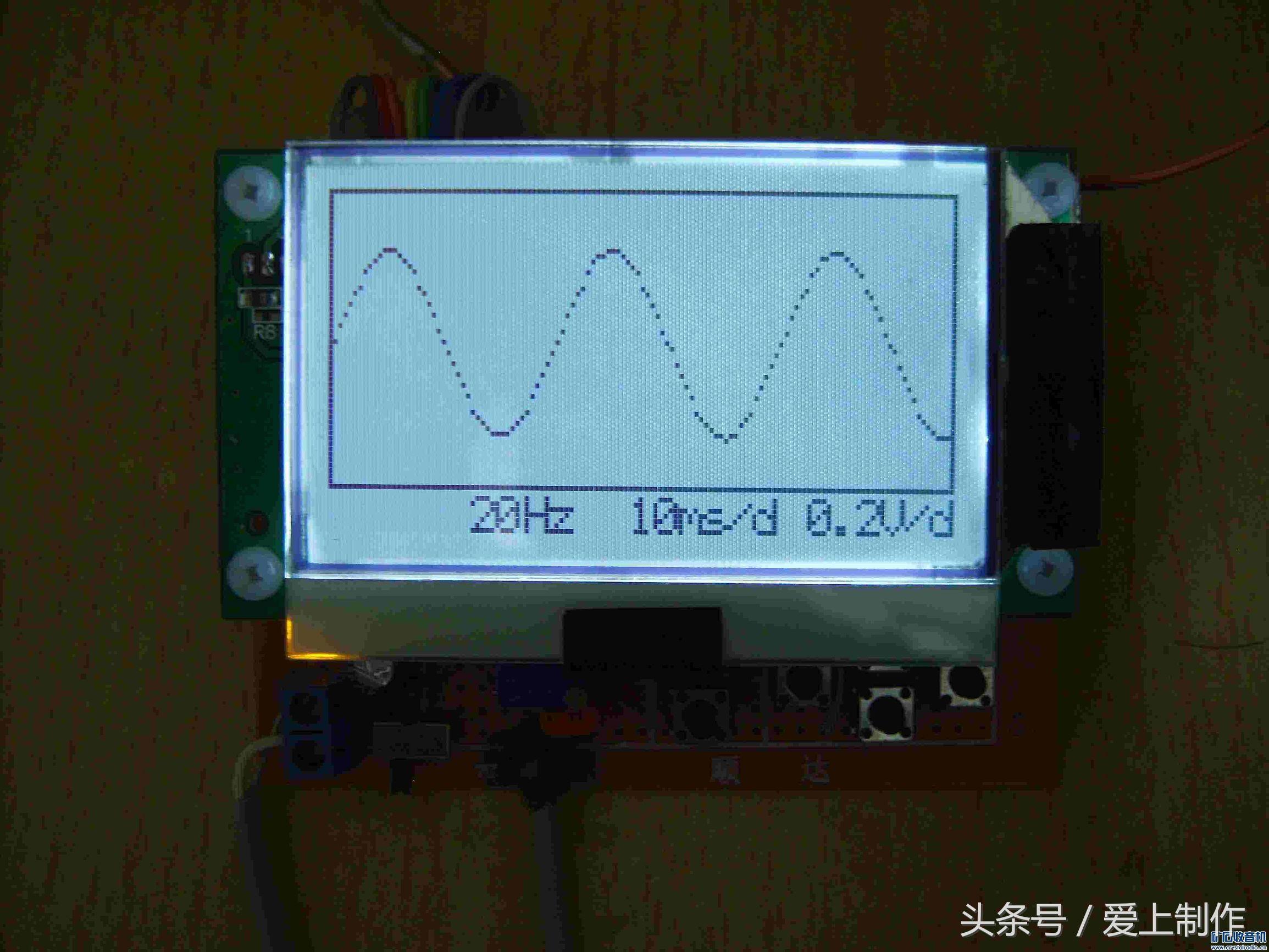

20Hz正玄波

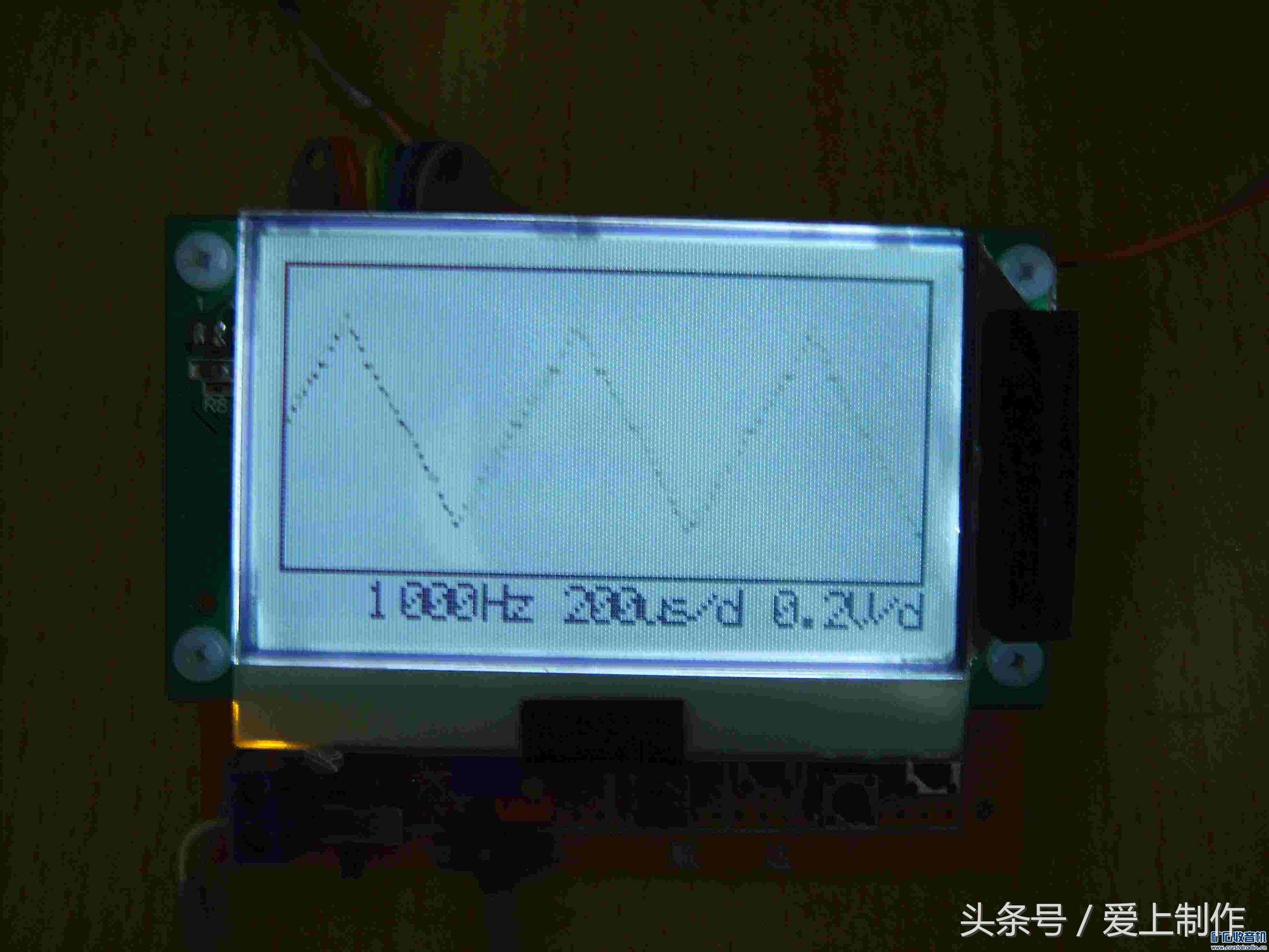

三角波

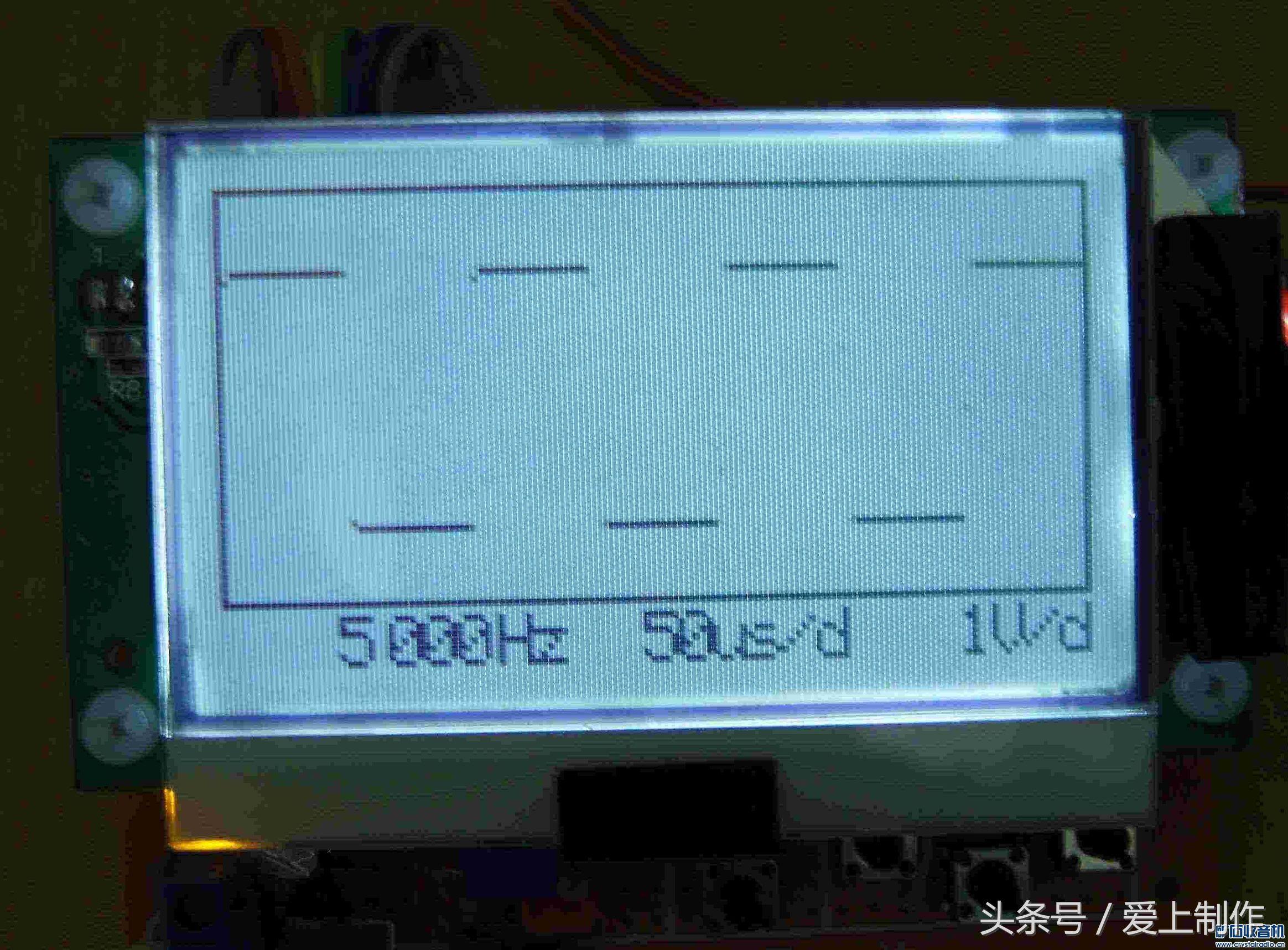

自带的5kHz的方波基准

用的是普通STC12单片机，LCD12864显示屏，这些器件淘宝上面都有买的，想做的可以自己买一套，也不贵。

（本文收集自论坛，作品来源于''大道必成''，版权归原作者所有）
