什么是单片机的通信接口

作为一名优秀的硬件工程师，相信在设计图纸和写程序的过程中，I2C和SPI芯片肯定是十分常见的，而且在许多项目这两者是比不可少的。那到底什么是IIC和SPI呢？今天小编就和大家分享一下。

对于许多初学者而言，包括小编在刚开始接触单片机的时候，经常听到同事说起I2C和SPI，但是一直不知道是什么意思。其实I2C和SPI和单片机的串口或者CAN一样都是一种通信接口，而且都是有标准的协议的，只是它们的时序不同，仅此而已。

在实际的使用过程中，用I2C的芯片最常见的是EEPROM芯片，比如AT24CXX系列。使用SPI通信的芯片一般外置FLASH芯片，蓝牙芯片，RFID等等。

I2C通信需要用到两个引脚：。SCL表示的是时钟引脚，SDA表示的是数据引脚。如下图所示。

(上面的图表示的是EEPROM芯片)

(上面的图表示的是时钟芯片)

SPI通信需要4个引脚：SPI_CS,SPI_SCK,SPI_MOSI,SPI_MISO。SPI通信芯片的引脚名称一般都是这种写法，例如SPI_MOSI表示的意思就是“主机输出从机输入”主机一般就是指我们的单片机，从机是指待操作的芯片。

SPI标准的通信过程是：先把片选SPI_CS引脚拉低，SPI_SCK引脚输出时钟，然后就可以在SPI_SMOSI引脚上输出数据，同时可以在MISO上获得数据了。

(下面这幅图是一个SPI FLASH的芯片，芯片引脚和标注的名称意思一致)

目前市场上常见的单片机中，大部分使用的都是带有I2C口和SPI口的，有的还有有可能还会有好几个I2C口和SPI口。比如现在比较流行的STM32，Freescale，NXP，PIC等单片机。但是有的单片机本身不带硬件I2C口和SPI口的，也可以通过模拟的方式通信。并且对于新手而言，学习一下用普通引脚模拟是十分有必要的，以为这样对他们的通信本质理解更深刻。

在实际的通信全程中，其实单片机就是要控制相应引脚的高低电平，或者检测输入引脚的高低电平的过程。IIC和SPI就是控制引脚的高低电平，本质上和点灯没什么区别，只是在时序上有标准的要求。

IIC中是用两条线来通信，一条时钟线（SCK），一条数据线（SDA）。时钟线用来产生一个脉冲，再说的直接一点，就是把引脚变高变低的信号，用延时函数来确定频率。如下图：这就是个时钟信号

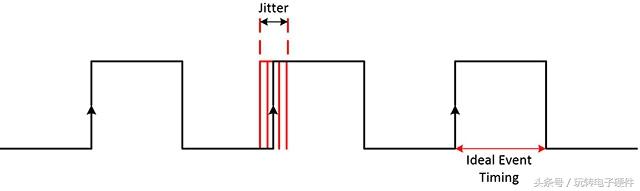

比如我们规定，在SCK高电平时，读取SDA的电平，连续8个SCK读一个字节。数据的那一端，在检测到低电平的时候，就把要发送的数据按照位体现在数据引脚上面。例如一个数据：0x88，写成二进制以后就是1000 1000。我们来看一下传输这个数据的过程：从机检测时钟引脚，检测到一个下降沿（就是从高电平落到了低电平），就把要发送的数据的bit7体现在数据引脚上，例如1000 1000的bit7是1，就把数据引脚变高电平，主机在时钟引脚的高电平，检测这个数据引脚，把这个位记录下来，从机再次发现时钟引脚的下降沿后，再把数据的bit6体现在数据引脚上，由于1000 1000 的bit6是0，所以从机把数据引脚拉低，然后当时钟引脚为高电平的时候，主机检测数据引脚的高低电平，再把bit6记录下来,……以此8次，就可以把一个字节由从机传输到主机了。是不是很简单呢？

SCK的速率，是指数据传输的快慢，通过控制SCK电平之间的时间间隔就可以。

I2C通信，SPI通信，只不过是在我刚才讲的例子上面，又多了一些协议内容。具体的协议，你们随便找一个I2C和SPI通信接口的芯片看一下时序图就可以了。我们要做的，就是用单片机的引脚，把它的时序做出来。
