单片机电子工程师常备的两种便携式STM32程序下载器

使用USB转TTL串口板和ST-LINK调试下载器给STM32单片机下载程序

简介

STM32的启动模式

JTAG和SWD接口引脚对比

驱动安装

使用官方STM32 ST-LINK Utility软件给STM32F103C8T6开发板下载程序

使用官方Flash Loader Demonstrator串口下载软件给STM32F103C8T6开发板下载程序

总结

简介

ST-LINK/V2是为评估、开发STM8系列和STM32系列MCU而设计的集在线仿真与下载为一体的开发工具。使用铝合金U盘外壳安装内部主板，携带方便，安全可靠；接口定义直接在外壳上标注，一目了然，方便实用；5V、3.3V同时对外提供，方便您驳接5V 和3.3V目标板；内部主板带有500mA自恢复保险丝，彻底保护您昂贵的电脑主板；红蓝双色LED指示灯，方便您时时观察ST-LINK V2的工作状态。

USB转TTL串口板使用的是CH340方案，带自动断电上电功能的，5V、3.3V同时对外提供，还可以为STC的51单片机串口下载程序，省去了STC51单片机需要冷启动下载重复按电源开关的麻烦。

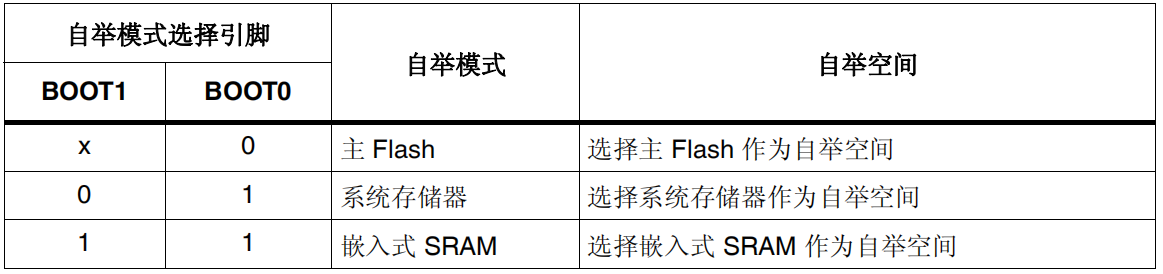

STM32的启动模式

BOOT0=0时为SWD或JTAG下载方式；BOOT0=1时为串口1（PA9 TX，PA10 RX）下载方式：

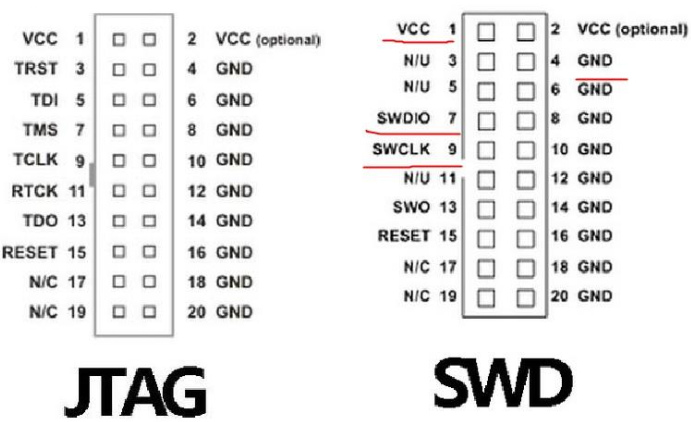

JTAG和SWD接口引脚对比

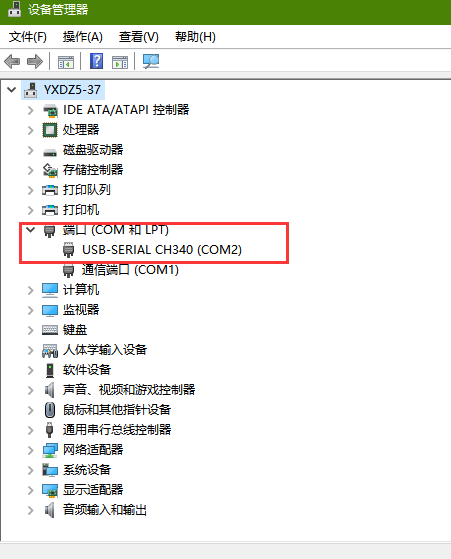

驱动安装

ST-LINK驱动下载链接：https://www.stmicroelectronics.com.cn/content/st_com/zh/search.html#q=ST-LINK/V2-t=tools-page=1

CH340驱动下载链接：http://www.wch.cn/downloads/CH341SER_ZIP.html

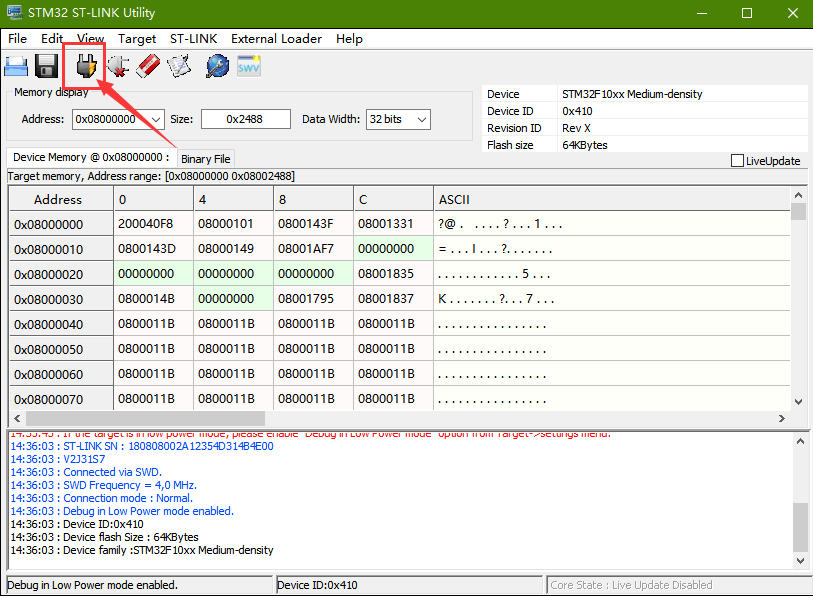

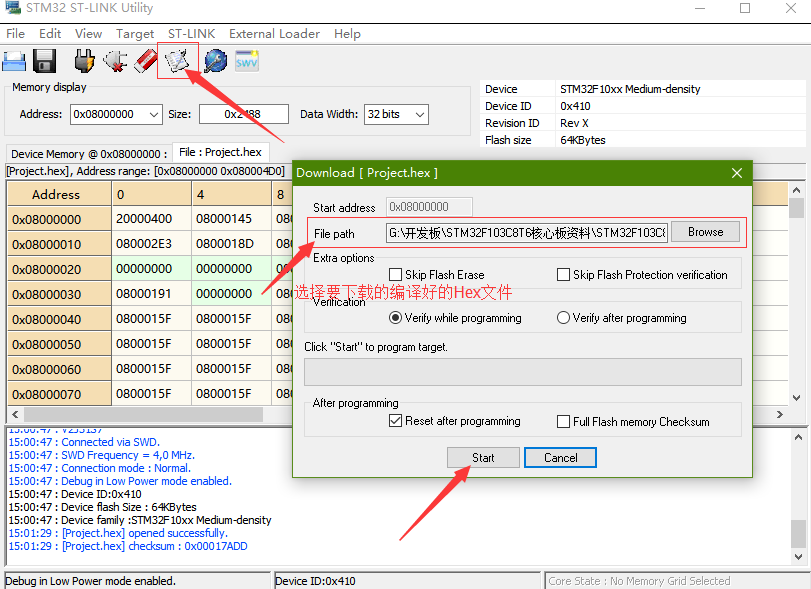

使用官方STM32 ST-LINK Utility软件给STM32F103C8T6开发板下载程序

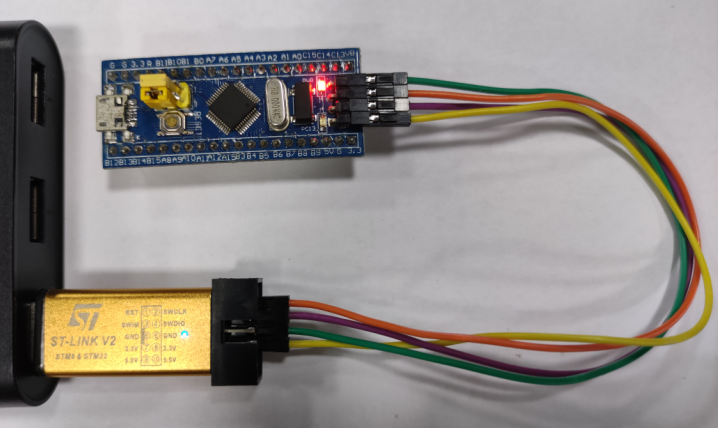

ST-LINK与STM32F103C8T6的SWD接口SWCLK、SWDIO、3.3V、GND对应接线

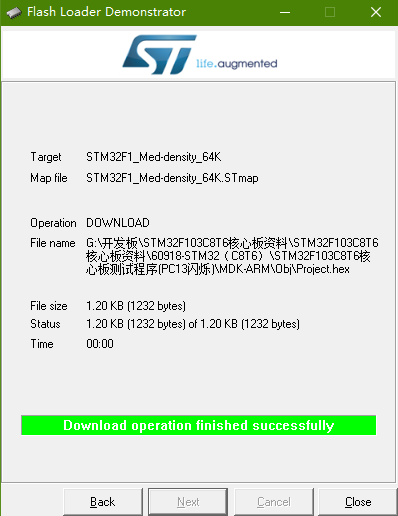

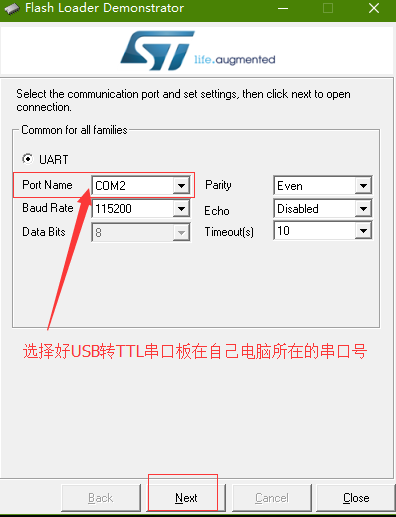

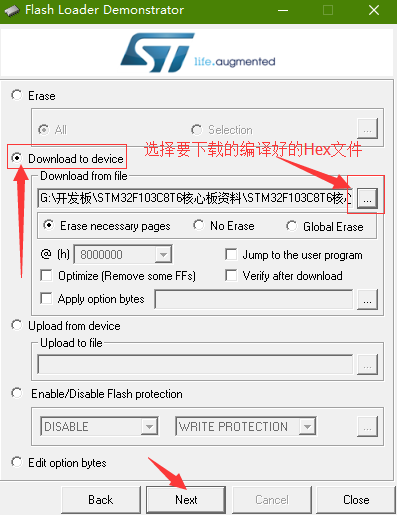

使用官方Flash Loader Demonstrator串口下载软件给STM32F103C8T6开发板下载程序

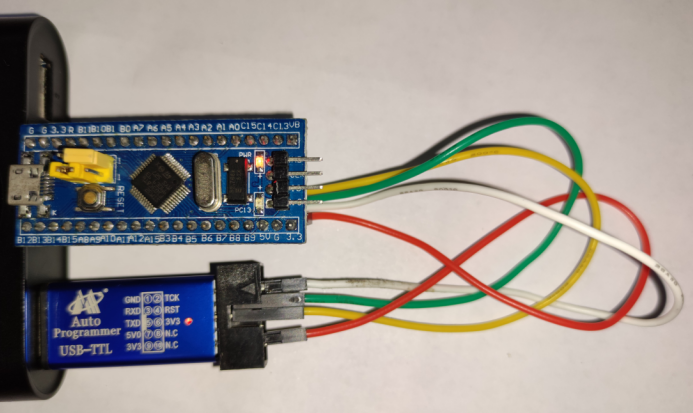

USB转TTL串口板的TX接STM32开发板的PA10引脚，RX接PA9引脚，3.3V和GND对应接线，STM32开发板的BOOT0设置为1串口下载方式，带一键串口下载功能的开发板此软件也要设置BOOT0=1，若开发板已经上电，再去设置的BOOT0=1，则需要按一下开发板的复位按键使STM32进入串口下载方式。

总结

当然串口下载方式还有其他的软件也可下载如FlyMCU、MCUISP等，SWD下载方式如MDK 、IAR、STVD、STVP等。操作流程尽量做到细致，长期发布类似文章，欢迎关注，欢迎随时留言，需要资料也可以在下方留言！

STM8系列单片机程序的下载方式

一、概述

STM8系列单片机程序的硬件下载接口有两种SWIM和UART，而软件下载工具却有很多，常用的有IAR、STVD、STVP、Flash Loader Demonstartor等。

二、SWIM硬件接口下载方式

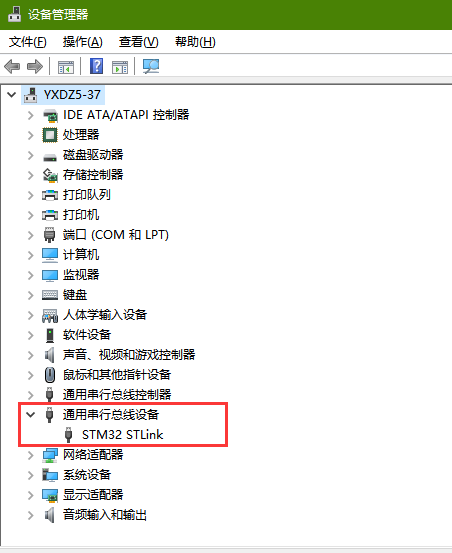

SWIM是通过ST-LINK下载器连接，ST-LINK接入电脑，使用STVP工具软件直接下载。请到ST官网下载ST-LINK驱动及工具软件并安装好驱动，在设备管理器里面可以看到已安装好。

ST-LINK下载器的引脚功能

ST-LINK与STM8单片机的接线如下图，下载器的VDD的供电电流较小，开发板最好也单独再供下电

安装并打开STVP下载工具软件，配置好下载器和对应STM8开发板的芯片型号

打开编译好的hex文件，点击下载按钮，即可实现程序的下载

三、UART硬件接口下载方式

下载前用STVP工具软件读取芯片的选项字节，若发现没有使能BootLoader Enabled选项或者没有出现BOOTLOADER这一行，则该型号的芯片不支持串口下载。

若读取后发现有使能BootLoader Enabled选项，则选择这个功能

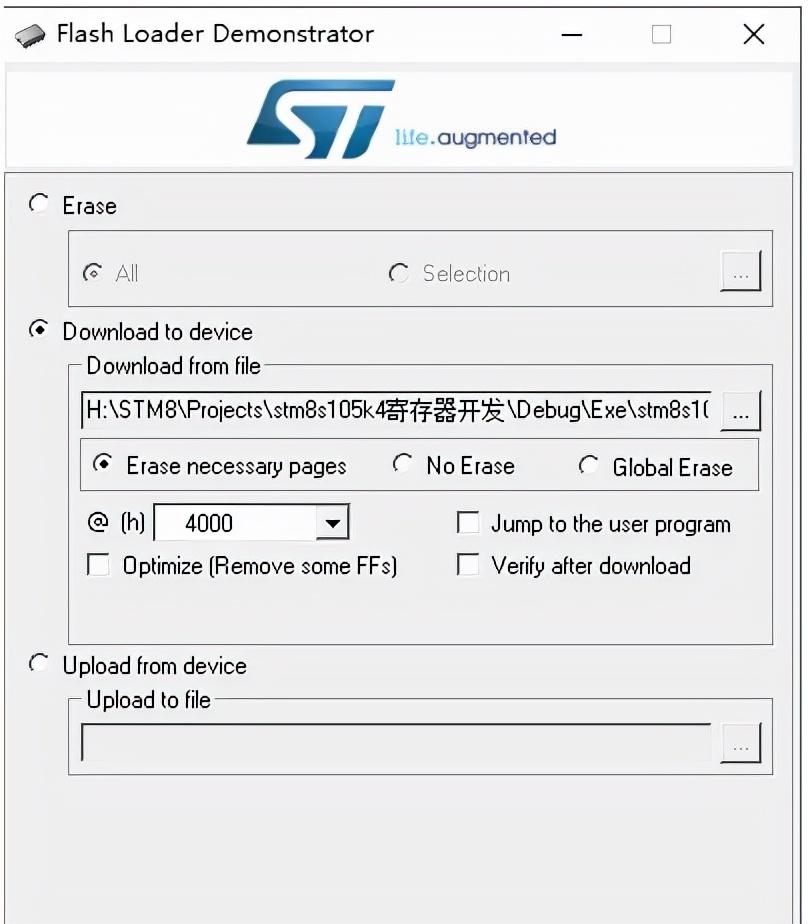

安装打开Flash Loader Demonstartor软件，使用USB转TTL连接好STM8单片机的串口，复位一下STM8单片机，这个下载软件和STM32的串口下载使用的是同一个。

四、总结

STM8系列的单片机程序下载就两种接口，部分型号不支持UART的下载方式，但软件工具多种多样，根据自己的实际操作习惯使用相应的软件工具，推荐使用ST-LINK下载器和IAR IDE下载和调试程序。
