上海羊羽卓进出口贸易有限公司51单片机实例讲解，由按钮控制灯亮程序

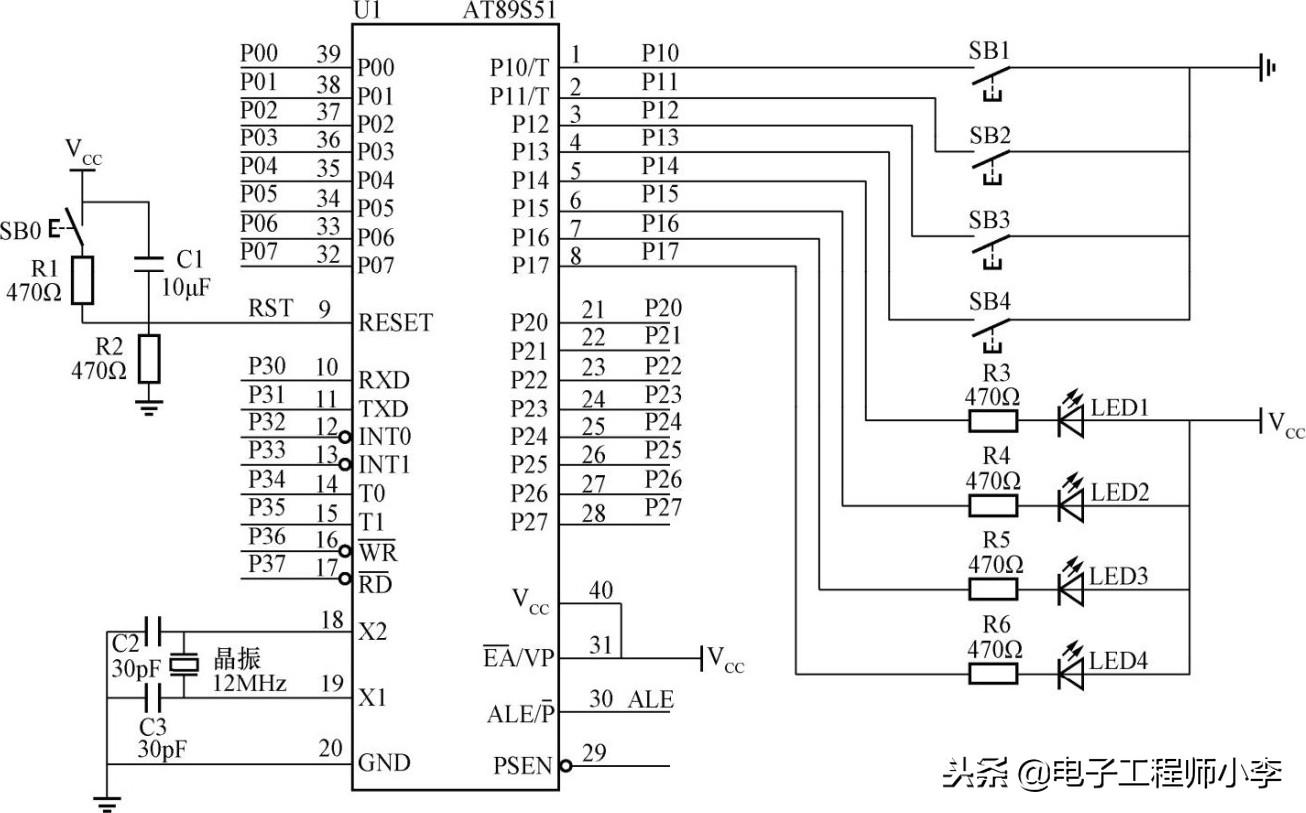

按钮控制灯亮接线原理图如图11所示。在单片机的P1口的低4位按上按钮，在高4位接上发光二极管。当按下SB1时(P1.0口为“0”)，LED1发亮(P1.4口为“0”)。同理，若分别按下SB2、SB3、SB4，则对应的端口P1.5、P1.6、P1.7输出低电平，对应的发光二极管LED2、LED3、LED4就发亮。
若同时按下两个以上的按钮，则对应的发光二极管发亮。例如按下SB1和SB3，则对应的输出端口P1.4和P1.6输出为低电平，对应的发光二极管LED1、LED3发亮。
图11 按钮控制灯亮接线原理图
(2)按钮控制灯亮硬件电路元器件(见表3)。
表3 按钮控制灯亮硬件电路元器件表
(3)按钮控制灯亮程序流程图(见图12)。
图12 由按钮控制灯亮程序流程图
(4)按钮控制灯亮程序。
单片机中0xfe为什么是led第一个灯亮
通过以下的几个问题，一步步进行解释为何0xfe为点亮第一个小灯
1. 什么是单片机？
单片机（Microcontrollers）又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。
2. 单片机驱动方式？
可以简单分为两种驱动方式： 高电平有效， 低电平有效。不同类型的单片机会有不同的默认驱动方式
①高电平有效意思是说，若信号为高电平，那么对相应的控制器来说才有效，才能激活该控制器的相关功能。
②低电平有效意思是说，若信号为低电平，那么对相应的控制器来说才有效，才能激活该控制器的相关功能。
3. 什么是16进制？

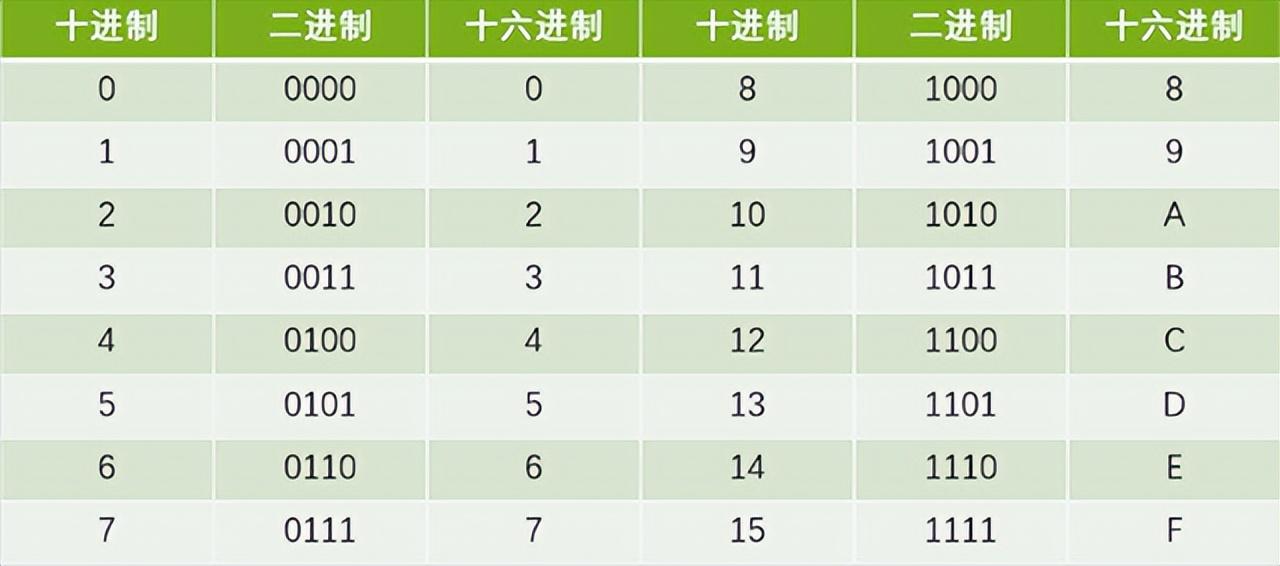

通过这张图，了解什么是16进制：
4. 0xfe所表示的意思？
在实际表示的时候，通过会在前面加上一个前缀，用来表示这个是属于哪种进制。
二进制：（前缀：0b/0B）八进制：（前缀：0）十进制：（前缀：无，可加+/-）十六进制：（前缀：0x/0X）则可知，0xfe 就表示16进制数字1111 1110
5.如何点亮第一个小灯
以51单片机为例，编写如下代码：
#include <REGX52.H>
int main(void)
{
P2=0xFE;
while(1)
{
}
}
代码解释：
#include <REGX52.H>为单片机的头文件，是为了能够让单片机运行和识别的系统文件，如果没有它我们的程序就无法去识别 P2 口P2 = 0xFE，P2 当中的 0x代表后面的是十六进制数，FE 就是十六1111 1110while(1)即一个死循环，让程序始终处于运行状态总结：LED 灯为何为亮
LED 具有单向导电性，当LED 的正端接了高电位时，负端连接低电位，且正负端电位差超过 1.8V 以上时，LED 就会亮起来。而在进行编写时，已经给定了P2接口上为0xFE， 即P2第一个接口为低电平0，就能够使单片机第一个接口为导通，即连接的第一个小灯点亮
本文由一点重点原创，欢迎关注，带你一起长知识
