自学单片机第十七篇:焊一个单片机最小系统

学了这么长时间,基本算是入门了,如果有人问会不会单片机,我们可以自信地说一句,会那么一点。哈哈。当然单片机的学习,还是要动手操作的,没有实战,一切都是过眼云烟。我们就是朝着改变生活去的,靠软件是不行的。前边我们也测试了软件有时也有完不成的地方,这就需要我们实际操作了。有些同学没有单片机最小系统,又不想买,那么我们今天尝试着自己焊一个,由于需要看孩子,所以时间紧迫,就不管什么美观不美观了,先焊出来再说,电路图也不看,搞起来。

编写文章时,早已焊接完工。

首先是准备材料:

单片机一片:STC89c52RC,其他品牌也可以,这个必须有,不然没得玩,某宝大概1元一片。

单片机底座:DIP40的,没有也可以,就是后期更换单片机比较费事,我们可以不用,直接焊接。只要稳就好。

PCB洞洞板一片,大小得装得下单片机。

总开关(可保持的,实在没有也可以)、复位按键(点触型,可以不要)、晶振(随意找个就成,当然11.0592M最好,12M也可以,频率可高可低,但是得有)、瓷片电容(这个找两个30PF以内的,大了不行)、指示灯(用于指示电源是否接通的,要是没有也可以,盲刷)、跳线(可以用一般导线代替)、焊丝(粗细随意,活儿好就不是问题)、助焊膏(有松香也可以,我们只是焊接一个大阵脚的元件,助焊膏不影响大局,没有它,你基本就能把单片机焊废)、电烙铁(我们出征的武器)、直插排针(有了就好,没有的话,焊接上导线,到时候自己接线也可以)。

准备好这些东西,我们就开始工作了,为了赶进度,中间没有拍照,就到最后焊电容时,拍了一下,供大家参考,由于是单手操作,所以操作方法可能跟大家有出入。

焊接元件,首先是把元件安放到合适的位置,然后对引出线进行处理。长的可剪掉或者作导线用。

给烙铁上锡,我是单手焊的,你们可以双手焊,一手持丝一手焊,但记得,烙铁要能沾锡,不沾锡的就要处理下。我的焊丝带松香,所以有烟。

焊前要在焊点上抹助焊剂或松香。不然有些你把板子焊穿也焊不上。

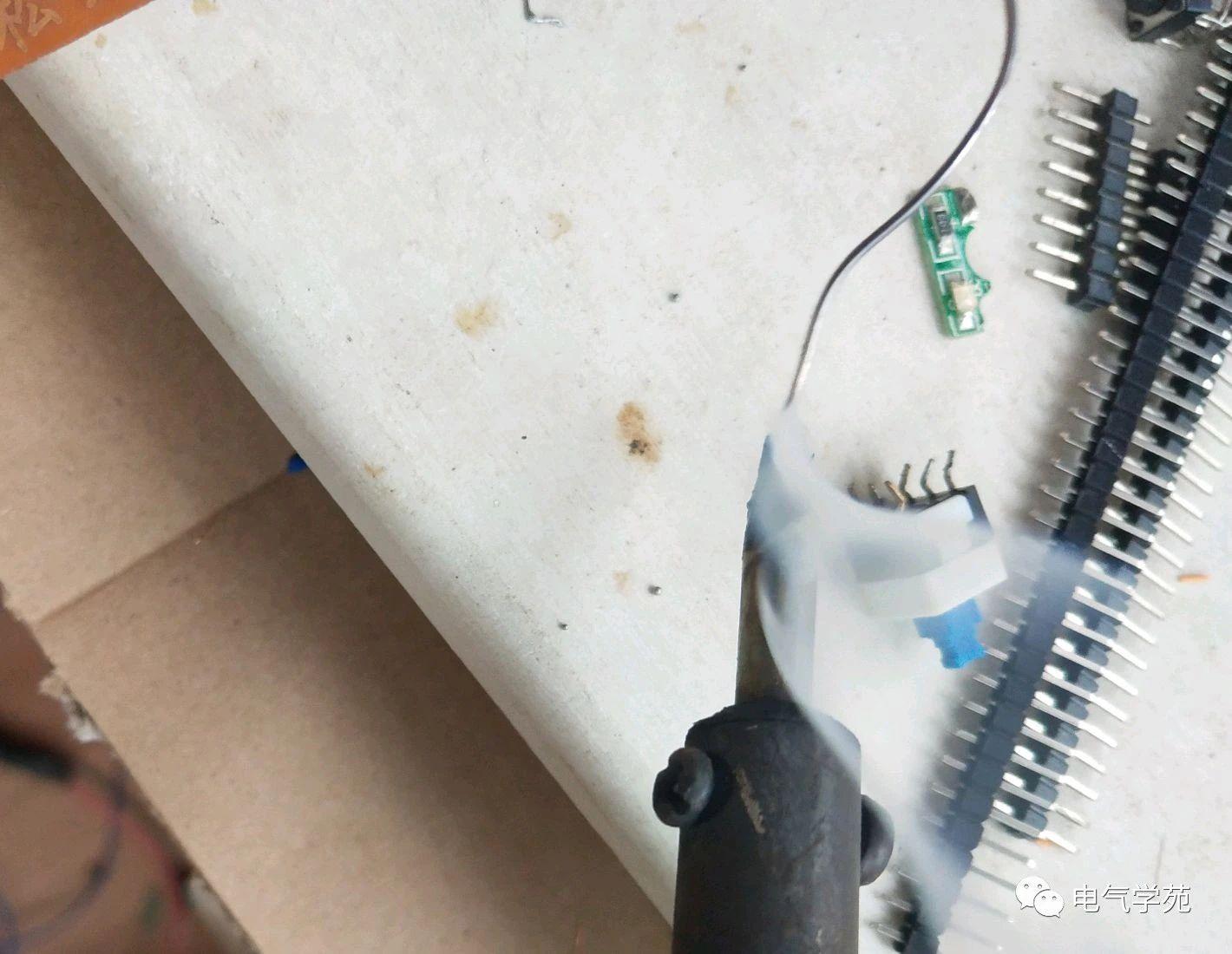

先让焊笔接触元件,然后送丝,少上锡,不然会连起来的。

然后按原理图焊上所有部件。由于时间原因,我仅焊上了两排插针,因为刷程序要用。

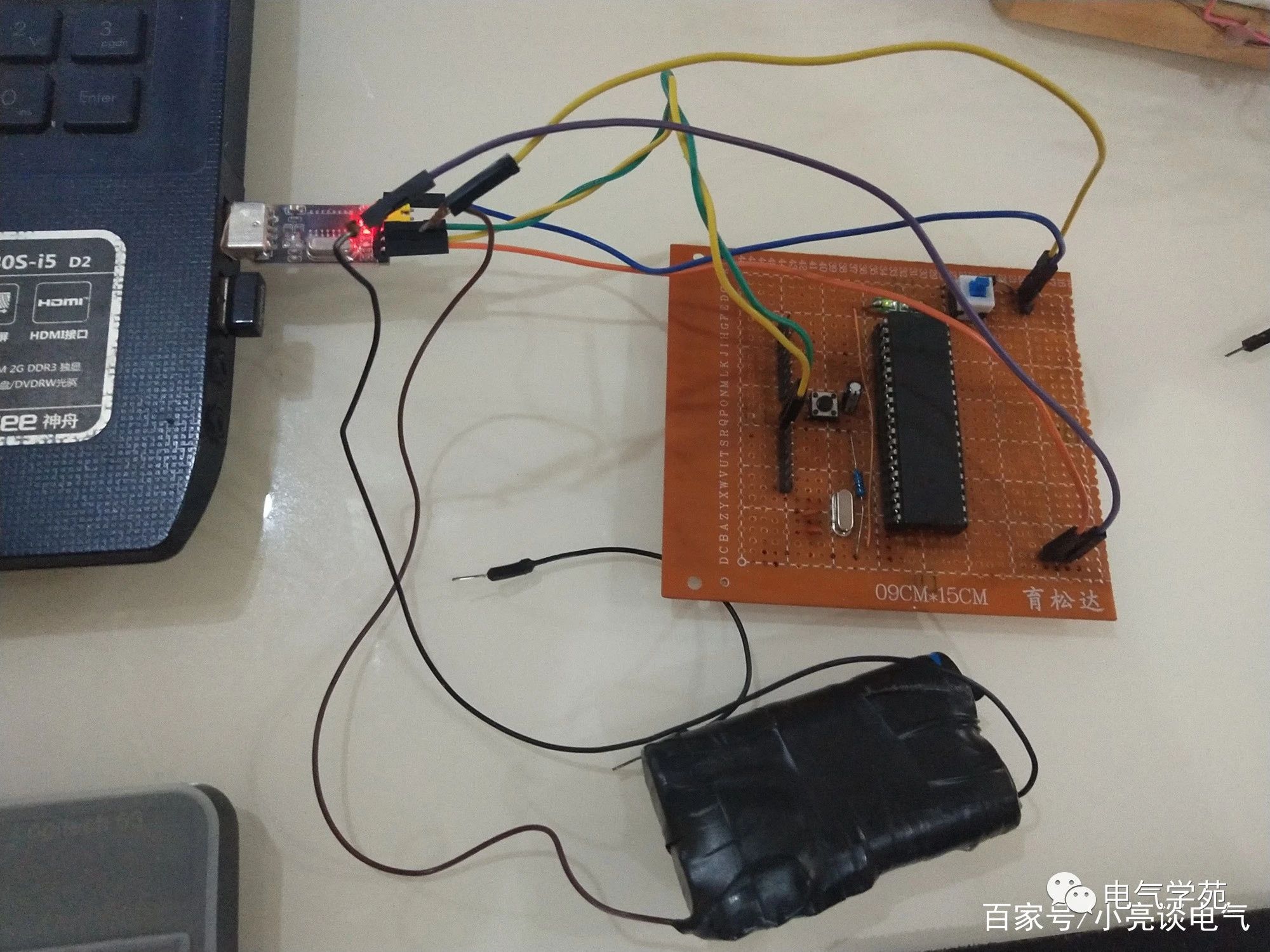

这是正面布局。还好吧,不算很乱。主要是功能可以用就好。

这是一个下载接口,记得是当时双十一用红包免费买的,还好用着。

我把线都连上,写下程序看看,希望能写进去,不要出问题。

首先查看下下载器的COM口端口号,接下来下载要使用。

然后我们打开下载软件,这个软件,如果需要可以私信我,也可以直接到官网去下载,免费的,可以下载旧版本,因为如果购买的单片机比较老,新的下载器就不容易下载成功。

选择好文件,然后看下COM口是否正确,其他的不用更改,直接点击下方的下载,此时,单片机不要上电,等待软件提示。

当提示为单片机上电时,直接上电即可,如果是自己接的线,下载前把电源线正极先去掉,提示上电时,再连接上即可。为了方便,最好还是接一个电源总开关。我的程序比较小,所以一秒就下载完毕了。由于我没有焊接输出的插口,所以没法测试,但是既然下载成功了,那么可以预见的是,程序已经进入芯片,接下来就是调试的过程了。如果我把周围的插针焊接完成,那么就可以测试元件了。

以后有时间再完善吧,希望大家也能动手焊接一个自己的板子,体会不一样的喜悦和自信。学习单片机,不仅我们的程序是从一个一个代码走来的,我们的电路板也可以自己一点一点组装起来。这样,再看见电路,就能如数家珍了。

大家有什么问题或建议可以留言和私信我哦,共同学习,一起进步。

更多多内容,欢迎关注百家号:小亮谈电气。微信公众号:电气学苑。

自学「单片机」时许多人都绕不开的一个词「烧录」,你了解多少?

自学单片机是一场苦旅, 这在第一次面对复杂的烧录界面的时候就会有深刻的感受,面对这么多参数的界面,该如何让自己苦心编写的程序运行在单片机上呢?

本文要说的是在自学单片机时,所绕不开的一个关键词“烧录”。并不是“刻录”啊, 刻录是以前的刻光盘,烧录一般指卡带,刻录一般对光碟,刻和烧得不同点就是,刻使用光头。

相信很多电子行业的朋友经常会和【IC烧录】打交道,特别是一些做贸易的公司可能最怕遇到芯片上面被做过标记,因为这就意味着这些芯片被烧录过了。

简单来说,程序烧录 就是把原程序经编译处理后加载到计算机中,让计算机执行你编写的程序,例如单片机程序烧录的时候是加载.hex文件,储存在单片机中,开机就能实现所写的程序了,简单的说就是让微型计算机开机能执行你的程序的过程就是程序烧录。

单片机是一种集成电路芯片 ,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能。可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路 ,集成到一块硅片上构成的一个小而完善的微型计算机系统 ,在工业控制领域广泛应用。从上世纪80年代,由当时的4位、8位单片机,发展到现在的300M的高速单片机。

将程序“搬运”到芯片内部存储空间的过程叫【烧录】。

集成电路板 是靠专门的技术人员把电路烧录上去的,从事这个工作的技术人员就是IC烧录员。

IC烧录员就是集成电路(integratedcircuit)烧录员,做往单片机及各种可编程微控制芯片上烧录程序的工作,比如往MP3播放器芯片里面烧录固件等。

其实:不是所有的IC都可以烧录,只有存储器才可以【烧录】。

但现在很多单片机已经集成程序存储器,故单片机也可以【烧录】。

存储器内部是有很多很多的MOS管组成,MOS管的栅极的电压充了电是很难释放的(最高保存10年以上),也就是MOS管的栅极的电压是记忆功能的。

单片机工作时首先是读取程序存储器的数据,然后是完全按照程序数据来工作的;当给单片机内存储器烧录不同的程序,单片机工作就不相同。

烧录方式一般分为离线烧录和在线烧录。

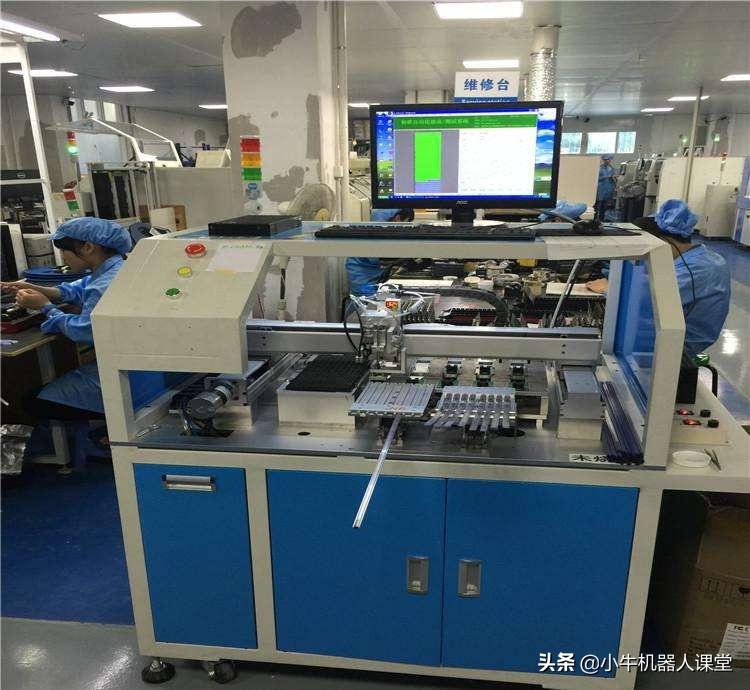

离线烧录: 通过适配器和不同封装的芯片连接,芯片与适配器搭配使用才能实现程序的烧录。适配器的本质类似于一种精密夹具, 不同封装的芯片需要配合不同的适配座。

如果生产测试时出现错误,进行生产回溯重新修正, 就需要把芯片从适配器上拆卸下来,重新按照规定的流程进行烧录,耗费较大的人力物力,成本较高。

在线烧录 :在线烧录使用的是芯片的标准通信总线,如USB、SWD、JTAG、UART等,接口一般是固定的,烧录时所需要连接的脚位也很少。由于接口通信速率并不高,采用一般的线材即可完成烧录,不会产生高消耗。

在线烧录是通过线材连接来进行程序烧录的, 如果生产测试的时候发现出错了,立即可以对出错的PCBA进行回溯,重新进行烧录即可,无需拆卸芯片。不仅节省生产成本,而且增加了烧录的效率。

另外,是不是所有的芯片去市场买回来都要烧录过才能使用呀?

一般,集成电路的IC大概分固化和可擦写还有一次性写入三种,例如你手机里的储存IC(机载内存)就是可擦写IC,路由器和全部机顶盒里都有个八脚的IC,也是可擦写的。

说的干脆一点:凡是能升级刷新的电子设备,都有可擦写芯片在里面,电子市场买回来的可擦写IC通常都是无数据的初始状态,也有按客户要求刷好了固件信息的芯片,主要是看你需要哪一类的数据信息,购买时建议与卖家详细说明沟通,并且拍高清原件与需购买商品做个比较,以确保能买到适宜的产品!

那么,怎么判别IC是否烧录过呢?

IC是否烧录过,首先要去从内部结构来看的话,通过烧录器检查IC是否有被烧录过。

第一,通过空白检查, 如果烧录过的IC,客户没有清除过,它里边还会残留一些资料,这个时候就可以看出IC是否有被烧录过。

第二,通过外观检测,IC是否有焊过锡, 客户有时候会做一些标记点,就是打一些颜色标识,从外观上去辨别IC是否有被烧录过。

第三,查看一下IC的生产周期 ,它是在哪个时间段生产的,一般来讲,IC的生产周期是按周来计算的,我们可以查看一下IC上面标记的它是哪一年或者是第几周生产的。

检查IC时,如果客户清除过,而且它的外观又是很新,这个就比较难确定了。 如果IC的外观又好又空白,只要IC的功能好,也就不用去太在意了,一般客户烧录为了区别不同版本的IC,他们是会在IC上面打点。

本文部分内容为网摘,有见解不全面的地方,还请这方面的大神给予以指出。
