单片机快速入门:12864液晶屏实现多功能数字时钟

想要快速入门单片机,就要多动手实践。也许你的手上有不止一块的单片机开发板,但是你有没有亲自动手实现自己的想法?单片机实现数字时钟是一个不错的想法。有12864液晶显示屏、有按键、有DS18B20。最关键的,你能从一个小的实验设计中获得设计经验,熟悉产品开发的流程,你会慢慢爱上这一行。

文末会有原理图和hex程序文件的下载方式,可以更好的帮助你学习,感谢杜洋工作室。

器件清单

1.元器件清单

首先来看看所需要的清单:51单片机STC12C5A60S2、12864液晶屏、温度传感器DS18B20、时钟芯片DS1302、光敏电阻、四腿按键等。

STC12C5A60S2

所用单片机为国产51单片机,型号为STC12C5A60S2,DIP40封装。

12864液晶屏

显示器件为12864液晶屏。

时钟芯片DS1302

时钟采用DS1302芯片,配电池、32.768K的晶振。

温度传感器DS18B20

环境温度的检测用DS18B20来实现。

光敏电阻

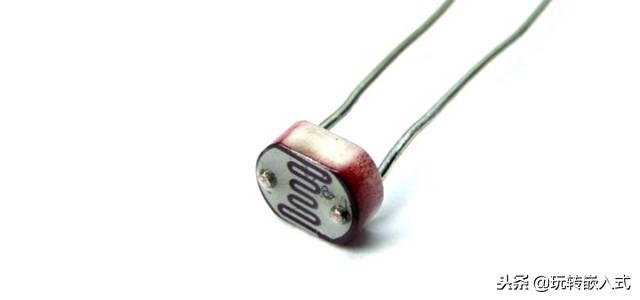

光敏电阻用于感知白天和晚上。

四腿机械按键实现时钟调整、闹钟设置等功能。

2.实现原理图

这是整体的原理图。

3.整体外观和显示

未来时钟背面

焊接完成后的未来时钟背面。

闹钟调整界面

可以实现时间的显示,闹钟的设置,关键还有重要节气的显示。

正常显示界面

私信回复关键字:未来时钟 。即可获取原理图和hex文件。感谢杜洋工作室。

测量5号14500电池专用!利用单片机自制06V到5V的两线电压表

话说要测一下5号电池的电压,得先拿出万用表,撸直表笔线,拨到电压档,

再两手持两表笔分别顶到电池正负极,再去看表——累!

于是就做了这么个东西。

这是一个用电器,靠电池运行——而它运行时唯一的功能却是显示电池电压(剩余电量)。

可以,这很“行为艺术”。

洞洞板,我的最爱

有些人表面上光鲜,其实袜子已经滑到脚底,其实背面全是飞线

量个碱性电池

镍氢电池

快没电的碳性电池

14500锂电池

嗯,感觉很趁手,好用,本身的功耗也让测量到的电压更有意义。

电路图,其中的DC-DC是5V升压模块,输入电压最低0.6V。

单片机源代码需至原帖中获取:http://bbs.mydigit.cn/read.php?tid=2312860

谢谢观看!

浏览更多精彩内容请登录数码之家网站

技术交流请联系原作者

作者:bybeen

本文来源:数码之家
