测量5号14500电池专用！利用单片机自制06V到5V的两线电压表

话说要测一下5号电池的电压，得先拿出万用表，撸直表笔线，拨到电压档，

再两手持两表笔分别顶到电池正负极，再去看表——累！

于是就做了这么个东西。

这是一个用电器，靠电池运行——而它运行时唯一的功能却是显示电池电压（剩余电量）。

可以，这很“行为艺术”。

洞洞板，我的最爱

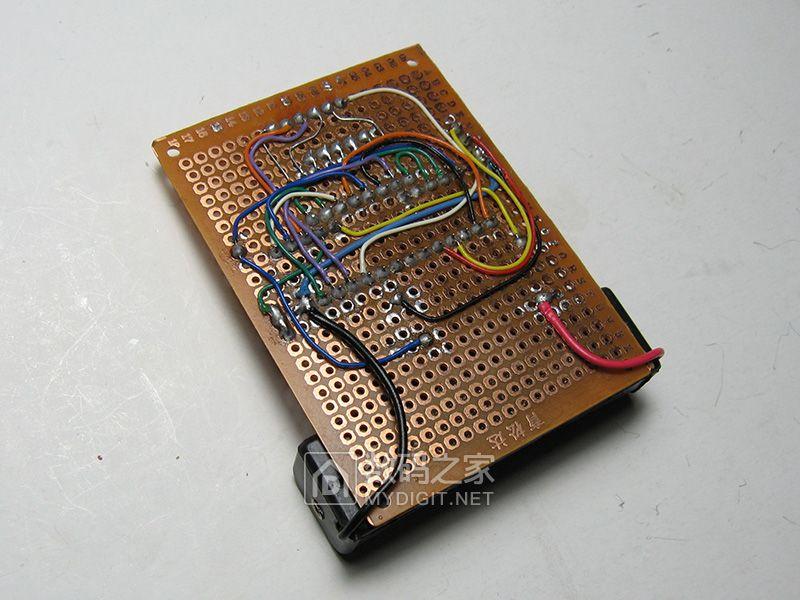

有些人表面上光鲜，其实袜子已经滑到脚底，其实背面全是飞线

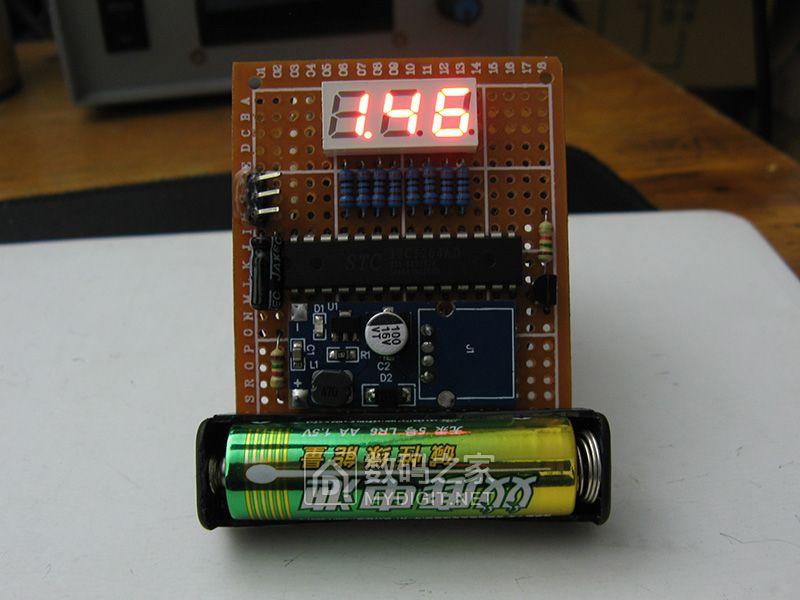

量个碱性电池

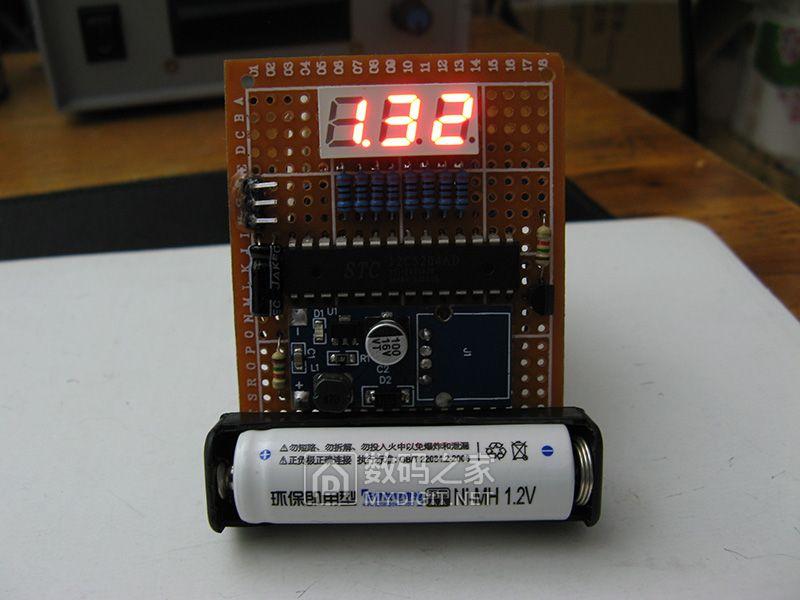

镍氢电池

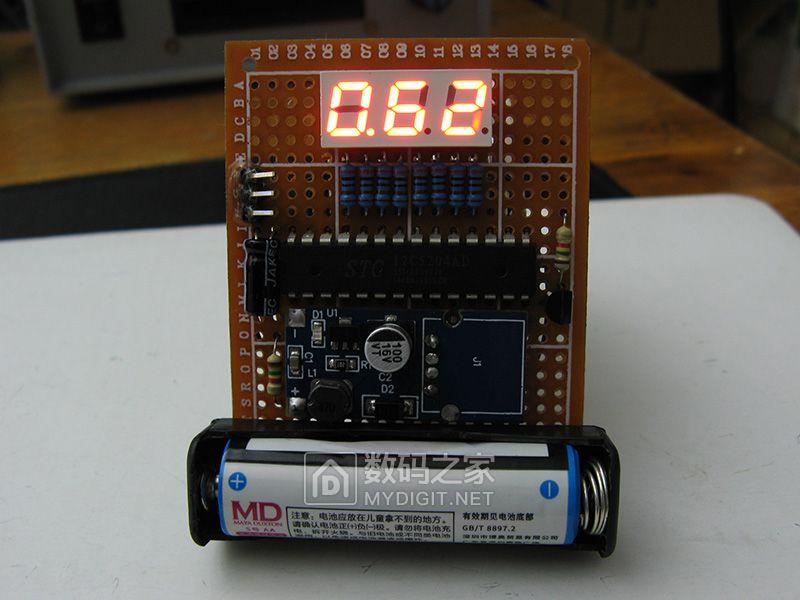

快没电的碳性电池

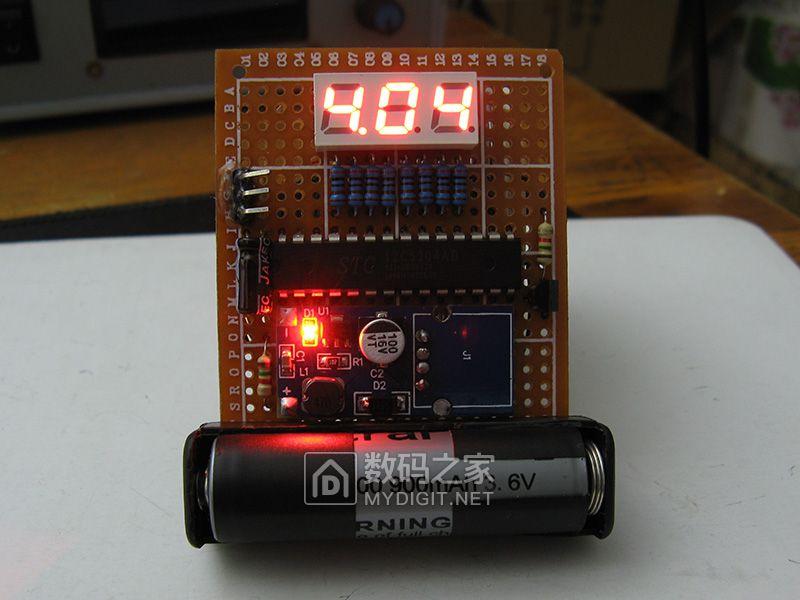

14500锂电池

嗯，感觉很趁手，好用，本身的功耗也让测量到的电压更有意义。

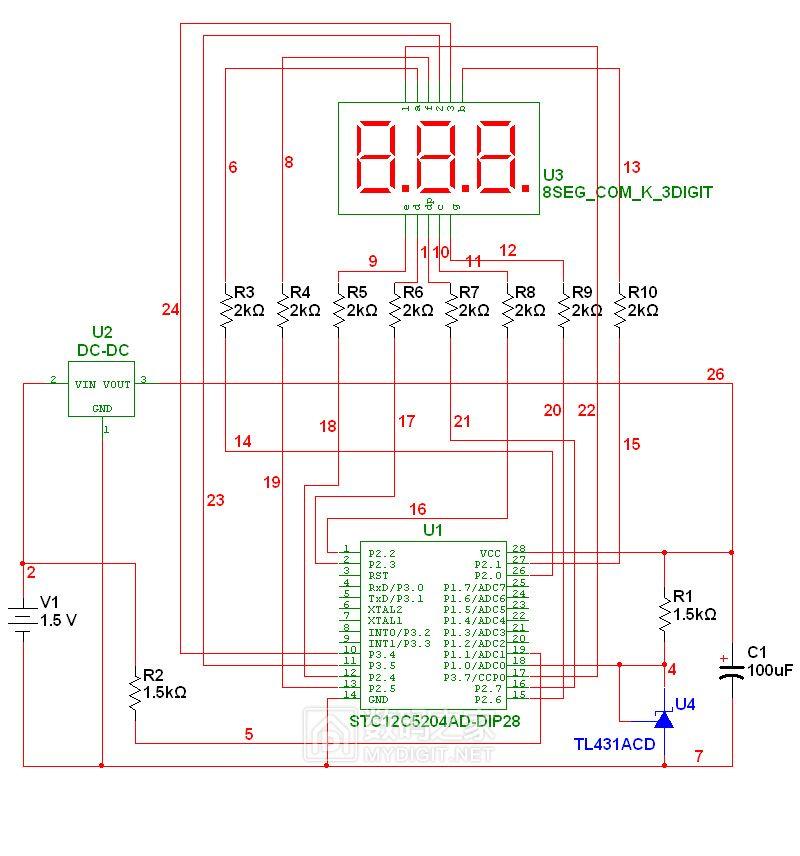

电路图，其中的DC-DC是5V升压模块，输入电压最低0.6V。

单片机源代码需至原帖中获取：http://bbs.mydigit.cn/read.php?tid=2312860

谢谢观看！

浏览更多精彩内容请登录数码之家网站

技术交流请联系原作者

作者：bybeen

本文来源：数码之家
