录音笔拆解和分析

拆之前我们先从研发角度讲一下录音笔的设计需求，虽然我们日常接触的音频格式主要是MP3，但是录音一般按WAV格式来存储。WAV是一种无压缩格式，最大限度地保留了声音特征。

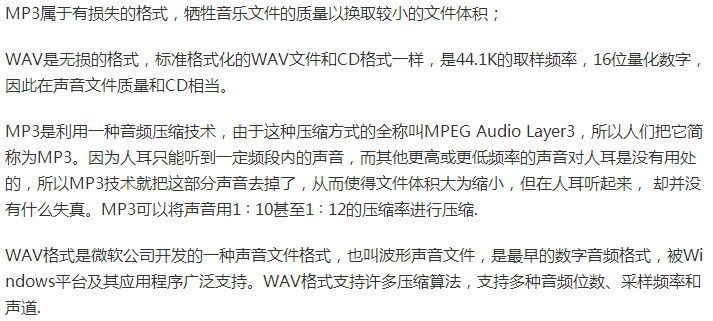

MP3和WAV格式的对比

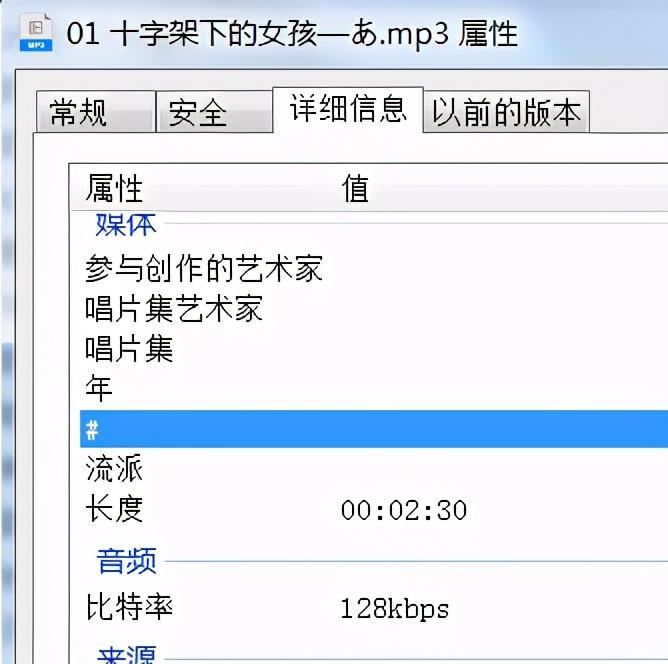

MP3文件的属性显示比特率128kbps

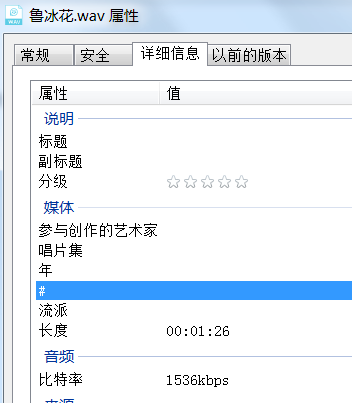

wav文件的比热率达到了1536kbps，是MP3的10倍

比特率的大小就依靠于MCU的处理速度了，我们准备拆的录音笔是能开机的，屏幕上显示他是WAV格式，有个数据192，如果把它理解为kB单位，那么192*8正好等于1536kbps。

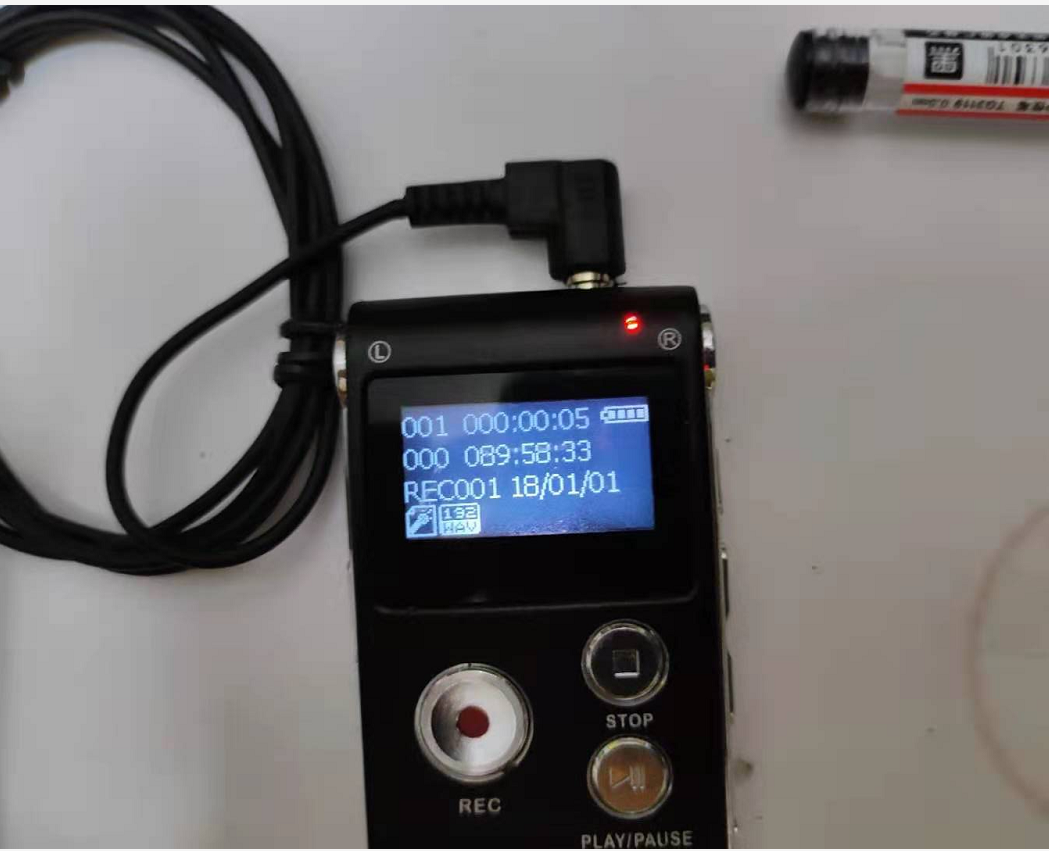

显示的录音格式和采样率

这就要求MCU要以8位AD的精度（0~255），每秒采样192K个点的数据，采样率192KHz，每秒数据量192KB。这个数据量已经超过一般MCU的RAM大小了，所以它需要一边录音就一边写入某个储存设备，比如flash或TF卡。然后再加上咪头，屏幕，按键，电池，喇叭（可以回放），usb（作为充电和与电脑通信）和外壳就可以实现录音笔了

我们来拆一款录音笔的成品，因为现在手机都带录音功能了，独立的录音笔如果音质又一般，那就没有存在意义，被淘汰了。

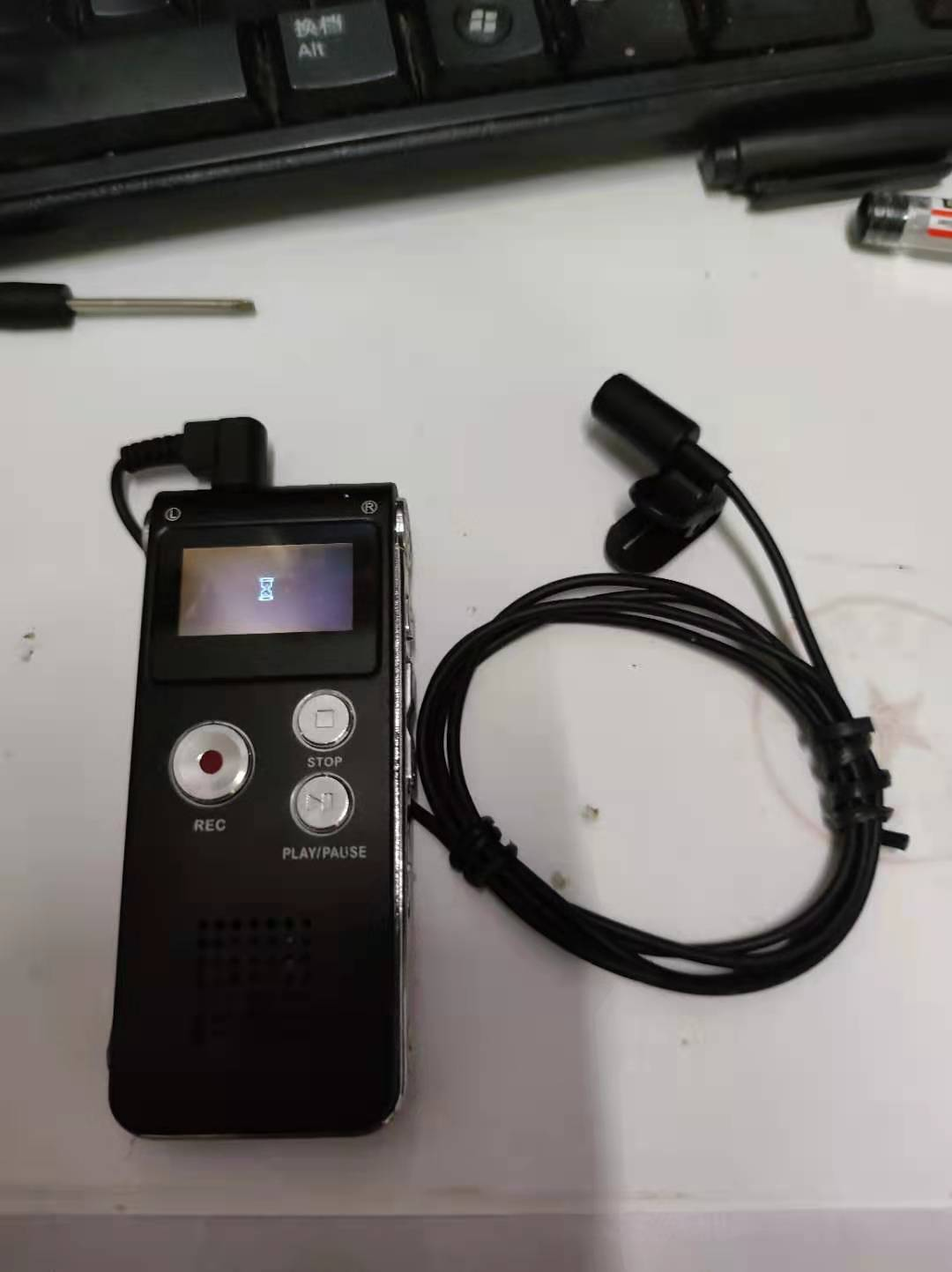

录音笔正面

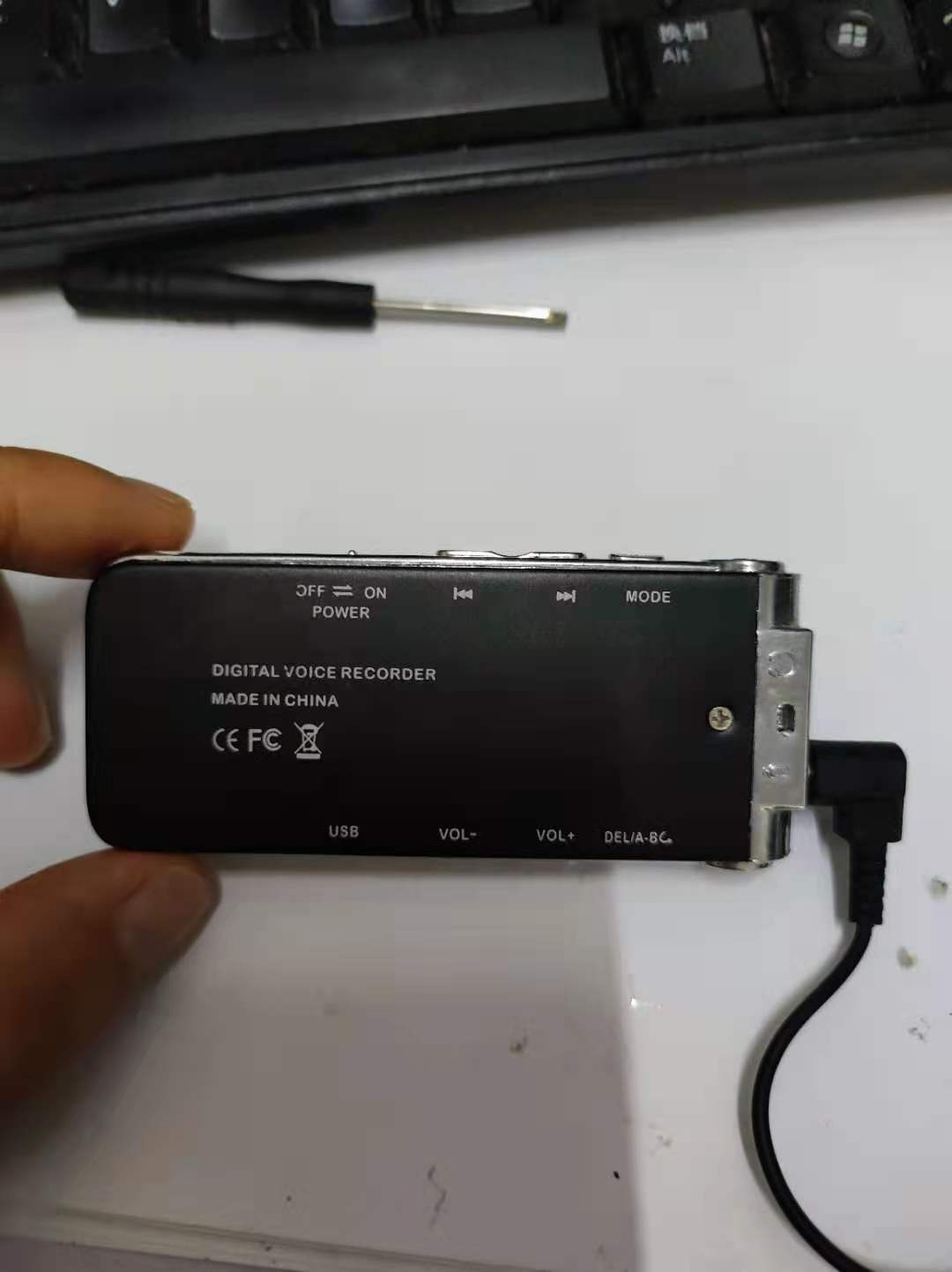

录音笔背面

这一款的咪头是用线引出的，还带个夹子，可以夹在衣领上。主要的录音，暂定和停止按钮都安排在正面，不那么重要的其它键都安排在侧面，而且在背板上做了丝印标注，产品信息里只写了是数字录音器，没写型号。

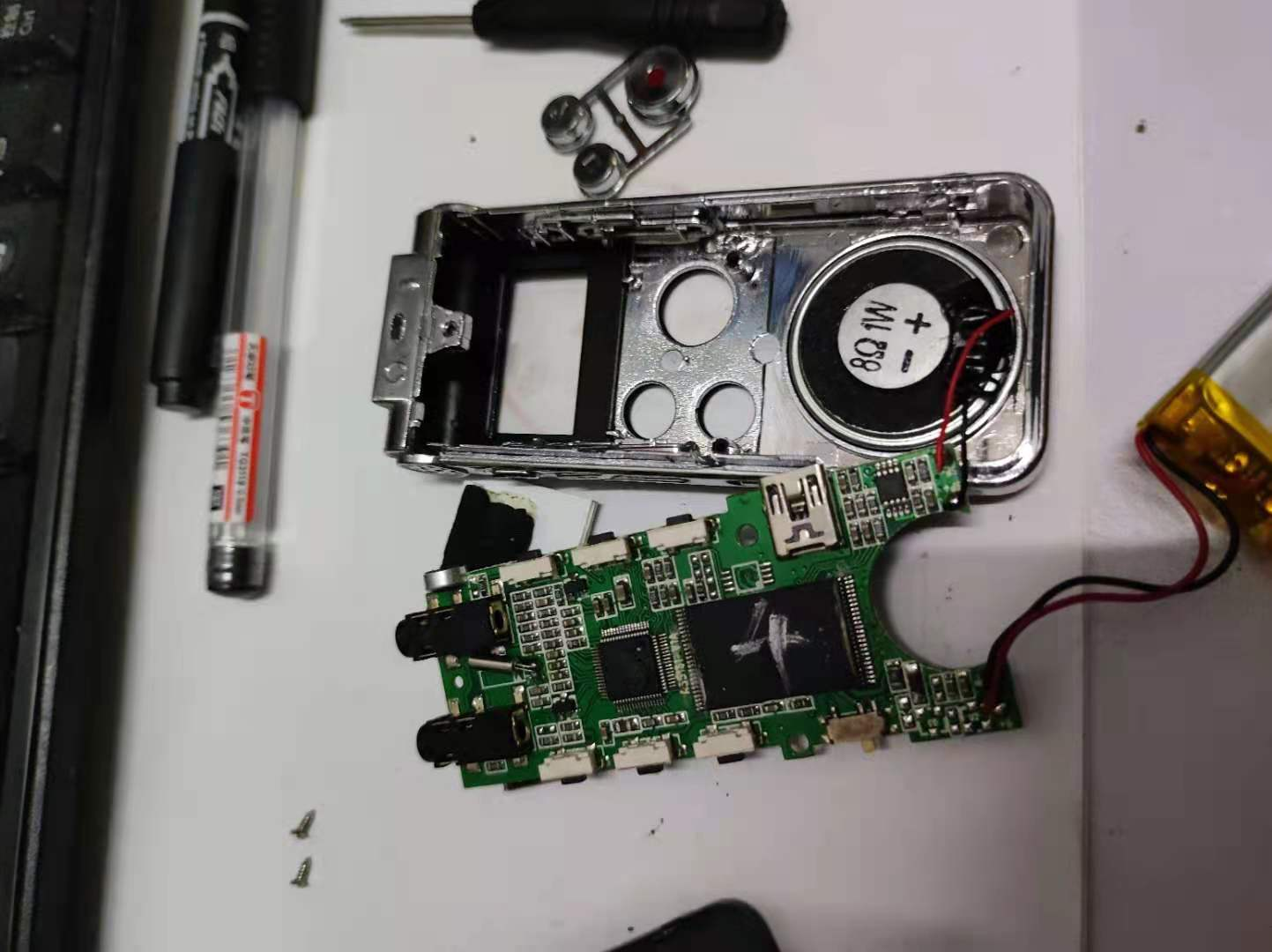

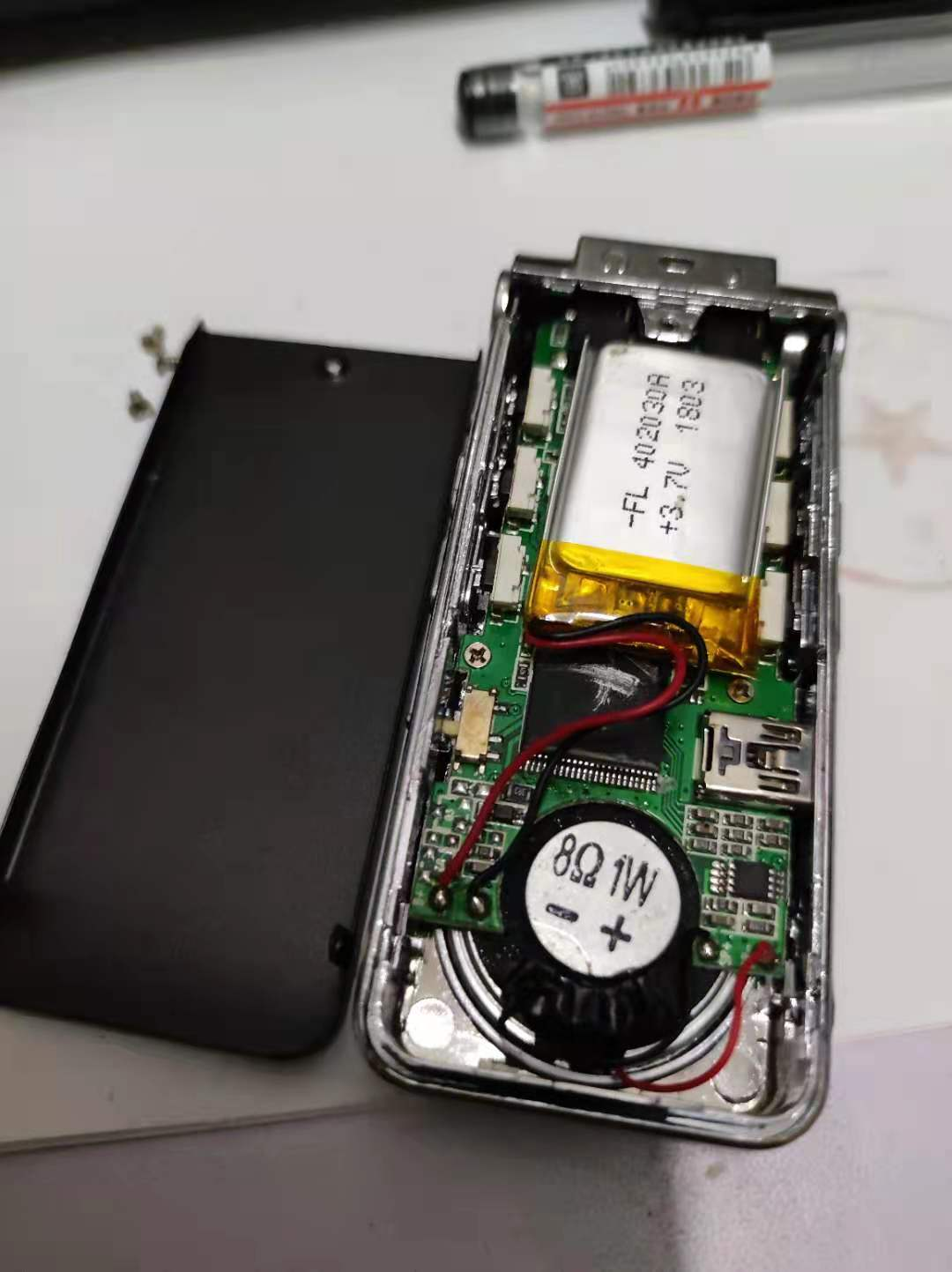

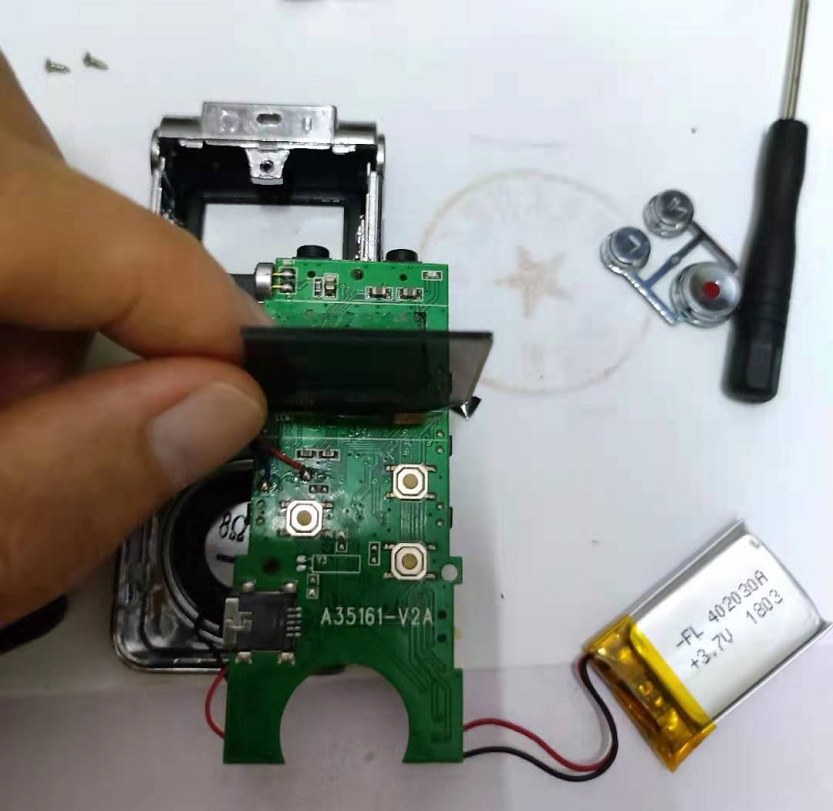

打开外壳

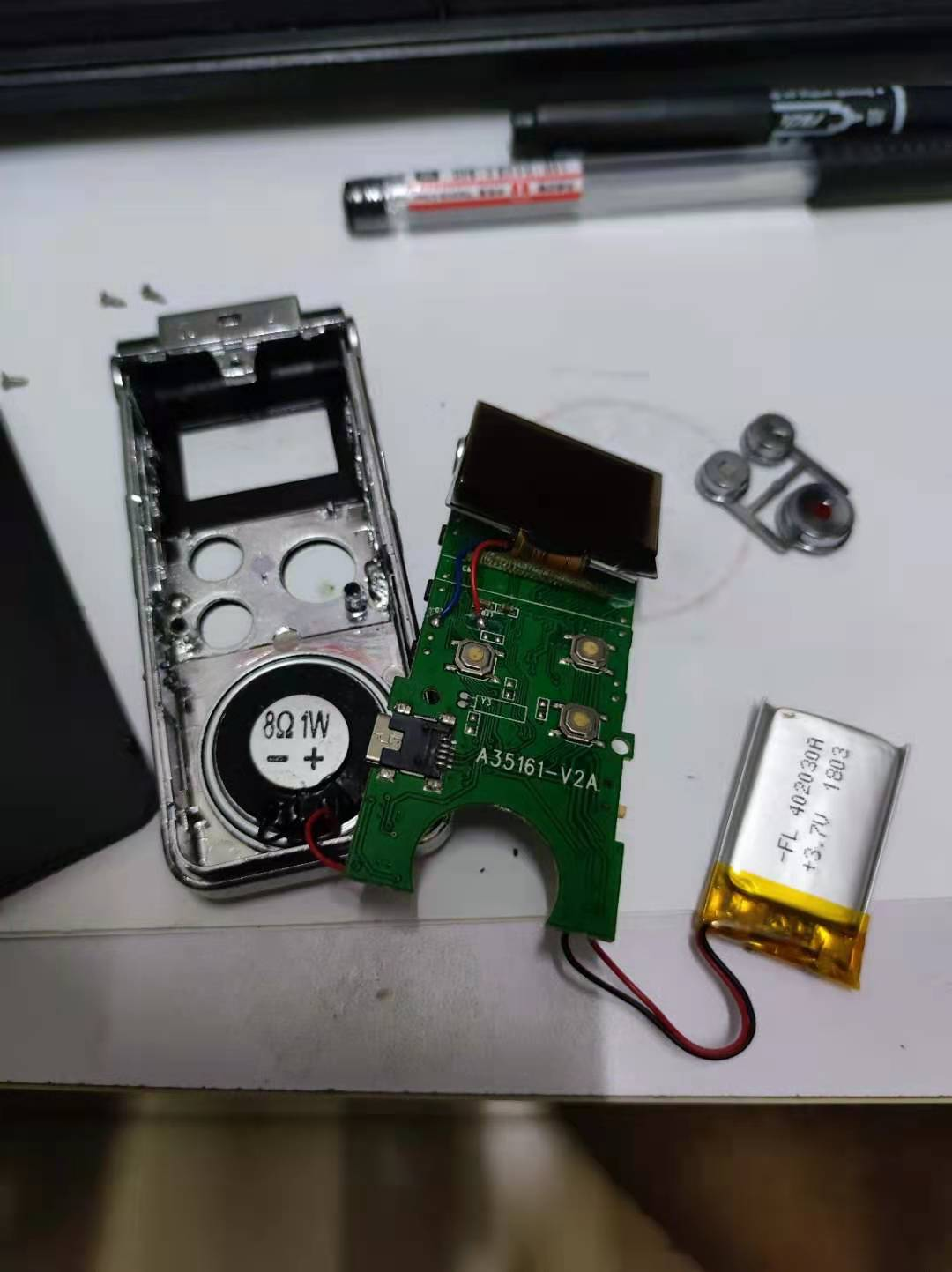

它上下两面是金属材质，中间是塑料，配色是黑配银白。拆开外壳，看到一个3.7V，402030规格的电池，容量没标，看大小的话估计就2,3百maH。剪下来留着用。用了LCD屏和FPC排线，排线直接焊接在PCB上，左边有个咪头，估计是用做背景降噪的，

主板正面

左侧的降噪咪头

中间三个贴片轻触按键，两侧用的是90°的按键。这个设计挺中规中矩的，看着像深圳做出来的。板上有个丝印A35161-V2A，可理解为它的型号。手机拆多了，看这些小家电，结构比较简单，没有太多可分析的地方。但是自己创业做产品的话麻烦的就是这个外壳，找人做设计花不了多少钱，但是外壳的开模，就是十万以上了，会成为做产品的一个成本大头。

主板背面

再看背面，顶部两个音频口，一个接麦克风，一个接耳机，中间夹着一个圆柱体晶振，左右两侧是一排的按键，电源开关和USB口，喇叭是8欧1W。功放与喇叭匹配，一般遵循两个原则：1. 功放的阻抗与喇叭（扬声器）阻抗一致，不能相差太远。2. 功放的功率一 般为扬声器功率的1.5〜2倍。看到它用的功放型号是LN4890，负载和功率都是匹配的，选型正确。

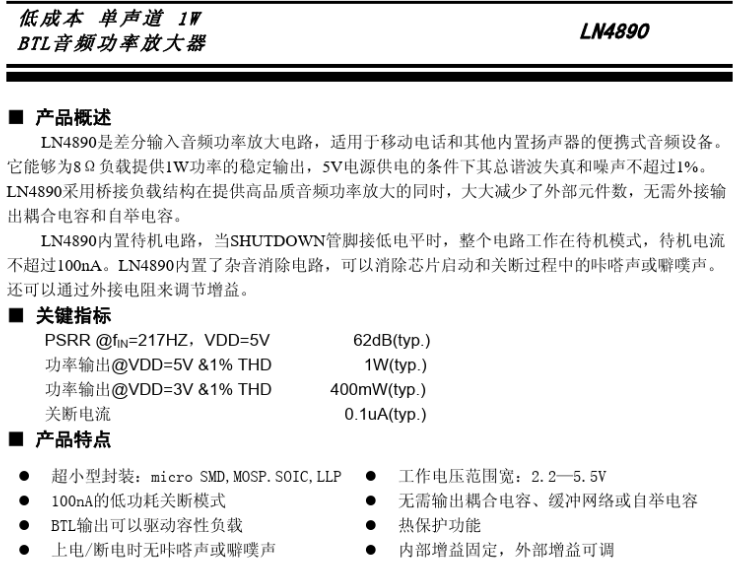

功放规格书

注意到他的锂电池充电电路是5V串联二极管再串联电阻就供电了，非常简陋，但有人分析过，其实还挺好用，注意一下电阻的封装，这里用了0805的3.3R电阻，假如电池3.5V了，（5-0.7-3.5）/3.3=242mA，极限是电池已经过放到2.4V了触发了自带的过放保护，这时充电电流会达到575mA，所以电阻功率要注意，

再看他的两个大IC，MCU是ATJ3315D QFP64 ACTIONS 炬力 多媒体音视频主控IC，也对，其实单片机的从业人员容易有个知识盲区就是用惯了通用MCU而忽视了很多专用MCU，不了解有厂家根据某个特定场景已经做出了一个更高性价比的集成方案。不过这也慢慢地会造成一个问题，就是硬件设计越来越简单化，同质化了，大家用一样的专用IC，然后其它周边不痛不痒的东西变一下，就变成不同产品，这里面的技术含量确实下降很多，更多的是软件的活，而且厂商一般也会提供软件开发包sdk，加上原厂的技术支持，所以软件也不会很难。

我上炬力官网看了，没找到这个型号资料，官网一般都推最新的，旧的要找他们销售才能拿到货。

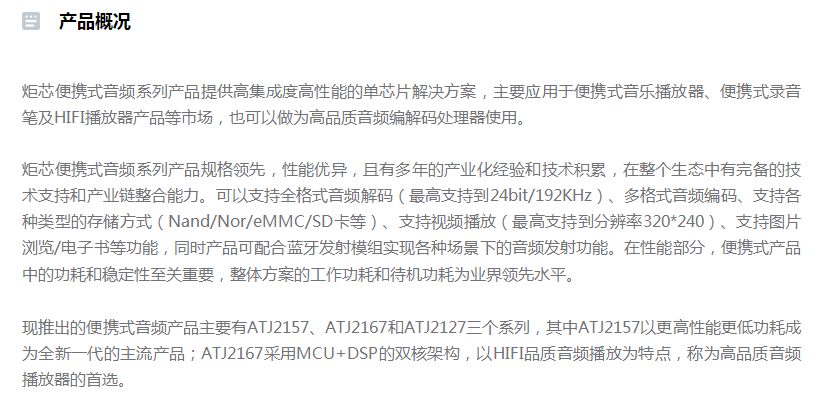

炬力最新的便携式音频IC

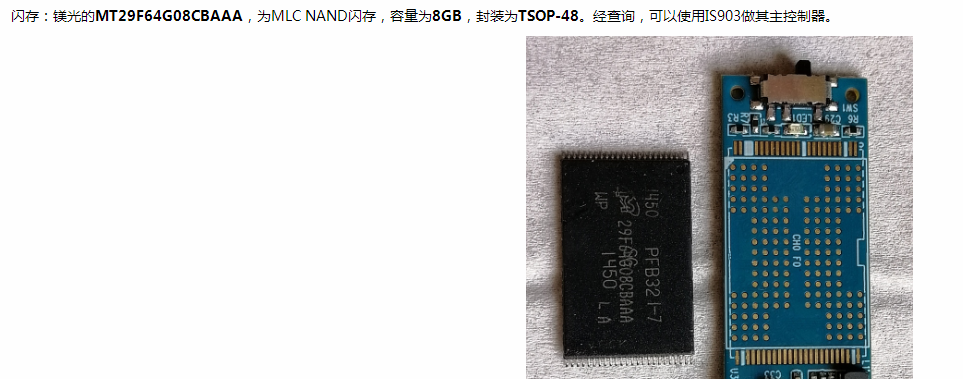

存储器是镁光的

存储器

讲一下nand和nor flash的区别，大容量的都是nand。

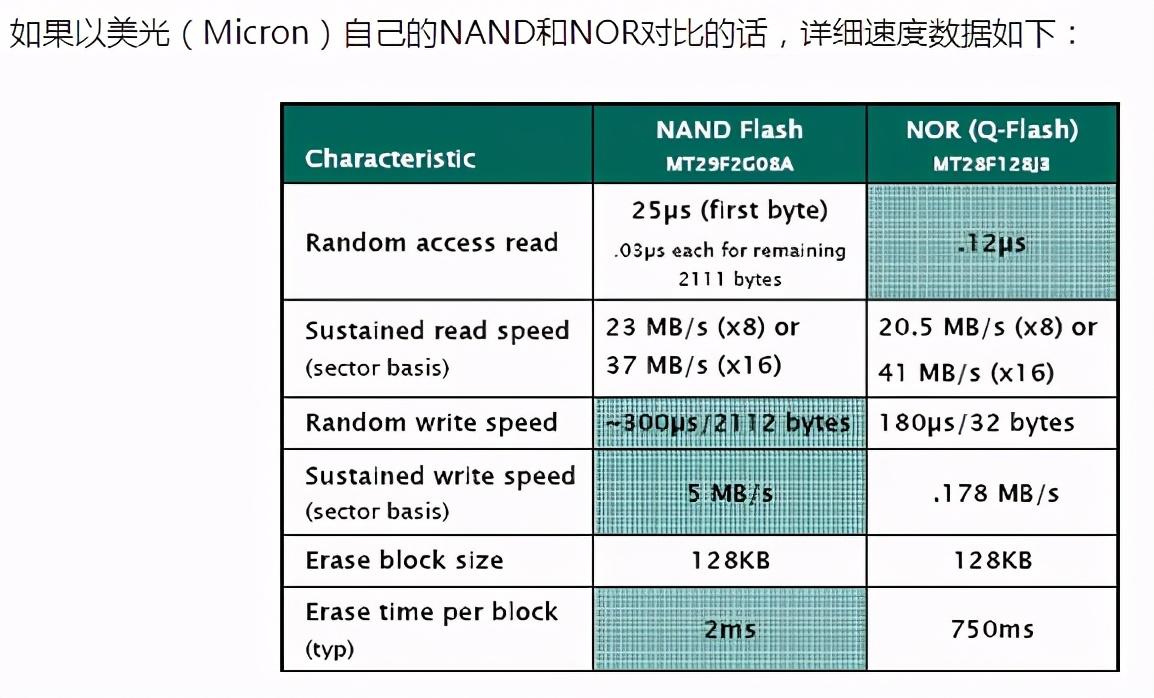

nand和nor flash 参数对比

OK，拆解完毕。我现在也31了，还没到中年危机，但也在考虑相关问题，其实未来的事无法预料，充实自己，不断学习，天道酬勤，未来的路自然会更顺利些。

语音识别、翻译、助听多管齐下 科大讯飞2022年度汇总

科大讯飞成立于1999年，是亚太地区知名的知名的智能语音和人工智能上市企业。自成立以来，一直从事智能语音、自然语言理解、计算机视觉等核心技术研究并保持了国际前沿技术水平；积极推动人工智能产品和行业应用落地，致力让机器“能听会说，能理解会思考”，用人工智能建设美好世界。

作为技术创新型企业，科大讯飞坚持源头核心技术创新，多次在语音识别、语音合成、机器翻译、图文识别、图像理解、阅读理解、机器推理等各项国际评测中取得佳绩。两次荣获“国家科技进步奖”及中国信息产业自主创新荣誉“信息产业重大技术发明奖”，被任命为中文语音交互技术标准工作组组长单位，牵头制定中文语音技术标准。

2022年，科大讯飞持续多赛道发力，基于拥有的多项自主知识产权核心技术，针对商务人士、老人、听障者、学生等不同群体在工作、日常生活、学习等方面的需求，开发并推出多款产品，充分展现出科大讯飞在人工智能、AI语音识别等技术方面的不俗实力，并带来更为舒适、易用的人性化产品体验。

接下来，我爱音频网带领大家一起看看科大讯飞2022年在音频相关硬件领域的表现~

在过去的一年里，科大讯飞共发布7款音频相关产品，包括1款智能助听器、1款录音降噪会议耳机、2款翻译笔、1款无线麦克风、1款智能录音笔及1款开放式办公耳机，整体呈现产品多元化、智能化的趋势，充分运用于商务办公、会议、学习、助听、直播等领域，为不同形态的产品赋予科大讯飞独家的AI语音识别、转写等实用技术，极大程度上满足不同群体的需求。

2022年科大讯飞音频相关新品发布、企业动向汇总。

1、科大讯飞推出全新智能助听器，支持自适应场景识别，内置啸叫抑制算法

2022年5月6日，科大讯飞发布了旗下首个C端医疗系列产品——讯飞智能助听器。产品主打数字多通道、App自主验配、自适应场景识别等功能，让助听产品使用更加智能易用。讯飞智能助听器包含悦享款和优享款两个不同定位的产品。

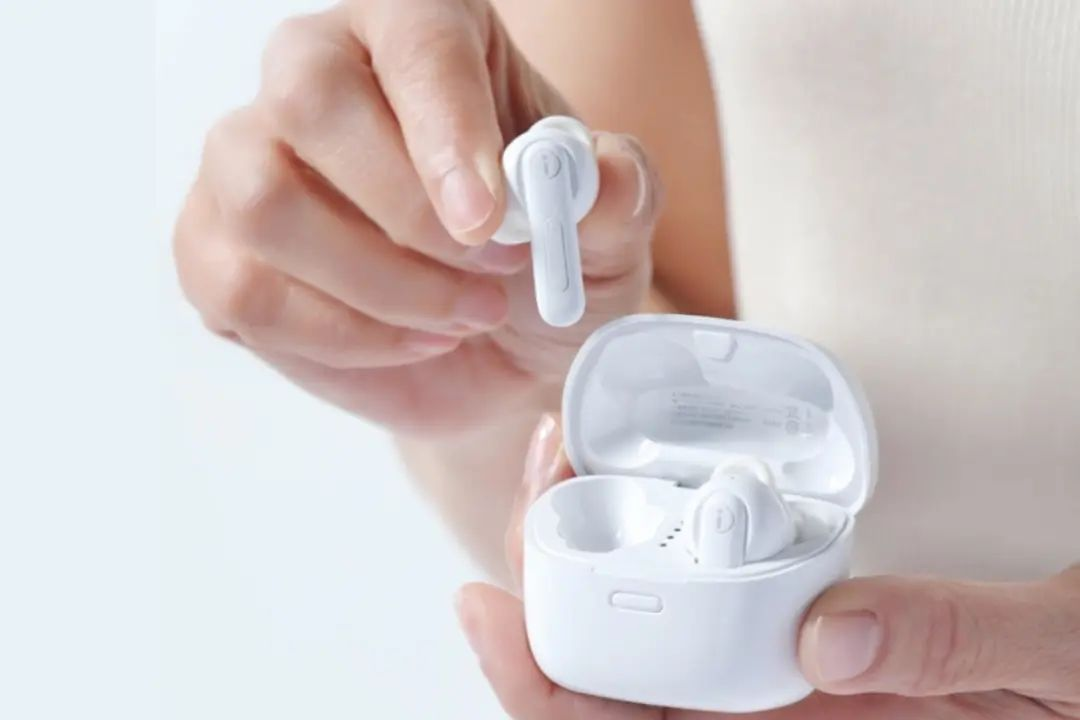

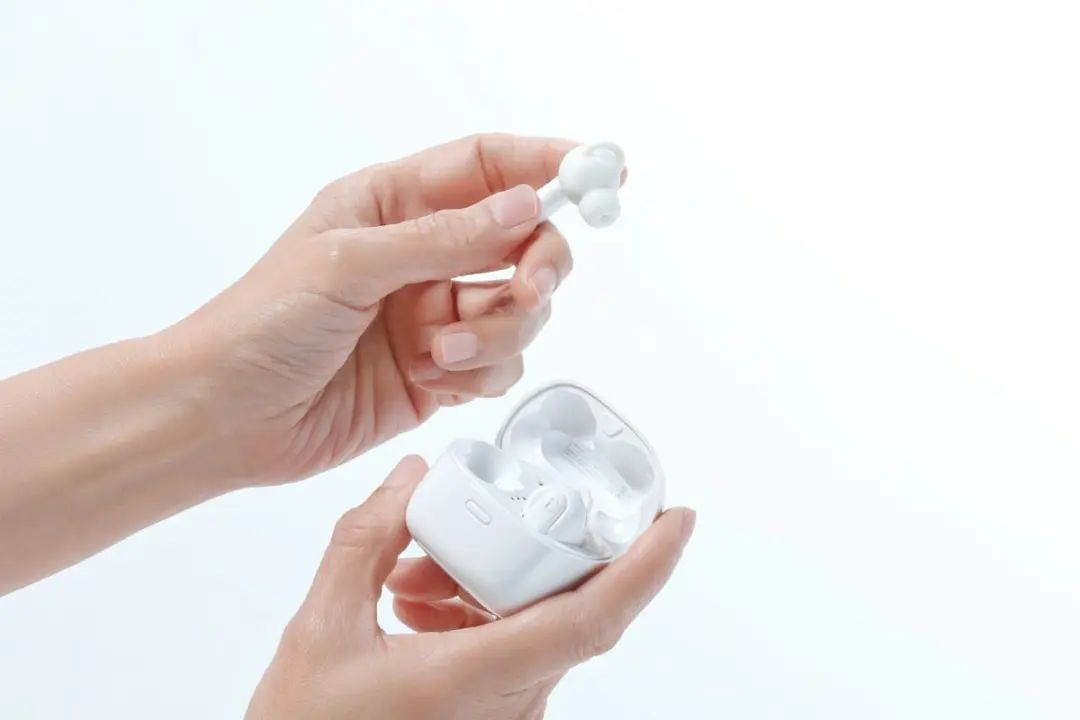

外观方面，讯飞智能助听器打破了传统助听器标志性的外观，采用时下流行的TWS耳机造型，依据人体工程学进行设计，佩戴更贴合人耳。

材质方面，讯飞智能助听器的耳塞中添加银离子抗菌剂，通过了广东省微生物分析检测中心安全性认证，抗菌率高达99.9%，长时间佩戴也能避免耳道卫生问题。

配置方面，优享版支持数字8通道WDRC技术，悦享款则是支持数字16通道，多通道的引入配合动铁单元，让助听器拥有超过10000Hz的高频解析力，带来层次分明的听感。

助听器同步兼容了市面上各种蓝牙耳机的功能，耳机支持蓝牙5.0，可以连接各项蓝牙设备进行接电话、看电影、听音乐等功能。同时耳机还支持AI智能动态降噪，根据信噪比动态调节声音抑制量，声音清晰度更高。

2、讯飞未来智能发布录音降噪会议耳机iFLYBUDS Pro，支持7种语言实时翻译

5月17日，科大讯飞孵化的专注于人工智能交互的硬件科技公司——讯飞未来智能发布了iFLYBUDS Pro录音降噪会议耳机，产品针对会议场景进行开发，支持9种语言、12种方言、10种行业术语实时录音并转变为文字。设备内置三麦克风，提供深至45dB的降噪深度。续航方面，产品单次续航达到10小时，综合续航50小时，支持无线充电以及“充电10分钟，聆听2小时”的快充。

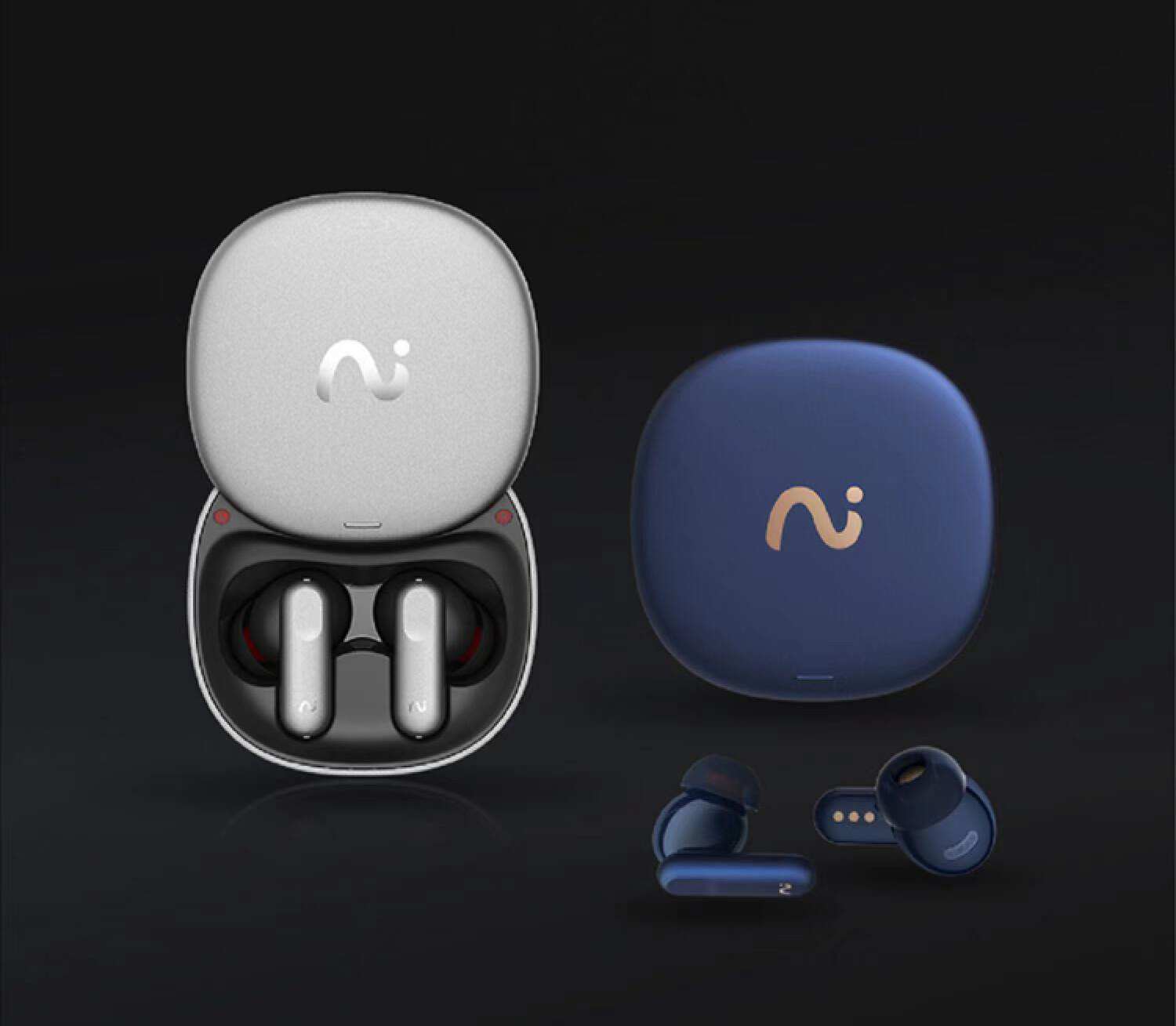

iFLYBUDS Pro录音降噪会议耳机外观与TWS耳机几乎一致，耳机与充电盒有午夜蓝、钛空灰两种配色可选，低调耐脏。充电盒采用滑盖开仓设计，小巧便携；耳机采用短柄入耳式设计，更加贴合人耳。

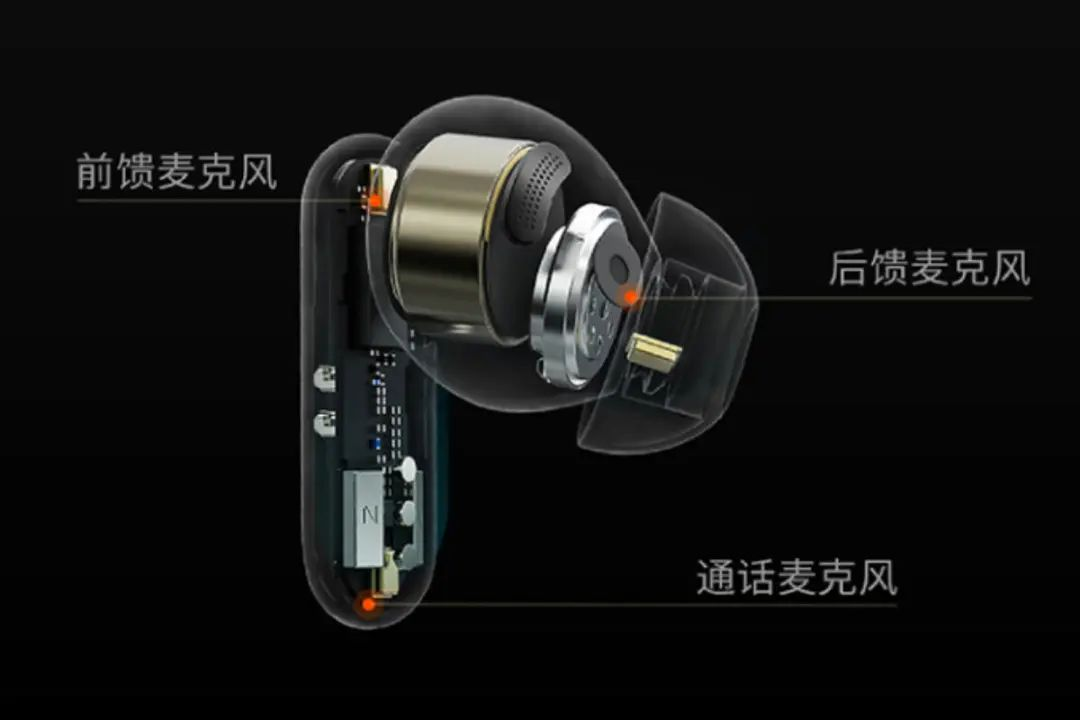

降噪方面，iFLYBUDS Pro内置前馈麦克风、后馈麦克风、通话麦克风等3颗麦克风，配合算法以及发声单元支持-45dB的降噪深度以及更强大的通话降噪功能。通过算法耳机实现了将拾音范围覆盖到7米之远，能胜任中小型会议。

值得一提的是，iFLYBUDS Pro支持9种语言、12种方言、10个行业术语词汇识别，能够边录音边转文字，外语实时翻译、语气词过滤、智能分段与排版、说话人识别等多种技能，让会议记录更简单。

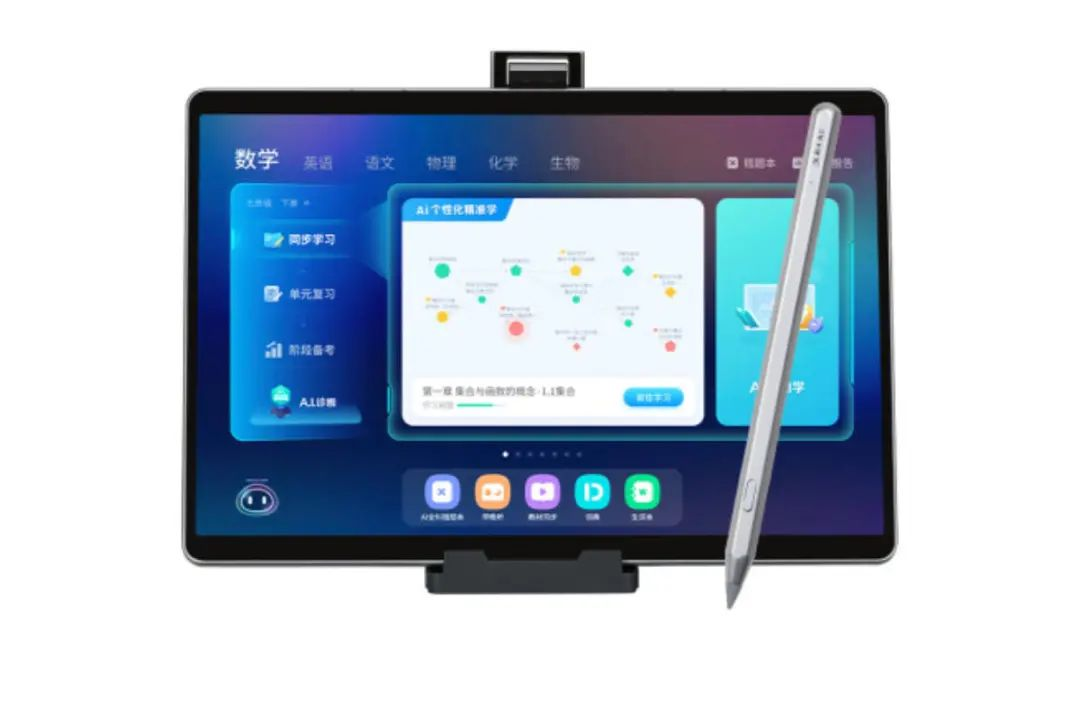

3、科大讯飞学习机T10，13英寸护眼屏，智能AI精准制定学习计划

特殊时期下，家里备一台学习机从以前的消费类产品慢慢变成了一种刚需品。一台学习机能防止孩子在学习过程中注意力分散到游戏等其他方面。在学习机中，科大讯飞AI学习机T10积累科大讯飞长久以来在学习平台的积累，拥有AI精准学、AI互动学、AI作业辅导三大功能，能为孩子居家学习变被动为主动。

配置方面，科大讯飞学习机T10采用了13英寸的超大护眼屏，这块屏幕拥有“10点触控，LTPS，防眩光类纸膜，莱茵TUV护眼认证，泰瑞特护眼认证”等特质，能够保障孩子的眼睛久学不累。机器内置AI双引擎八核芯片，ROM达到了8GB，RAM则是达到了256GB。

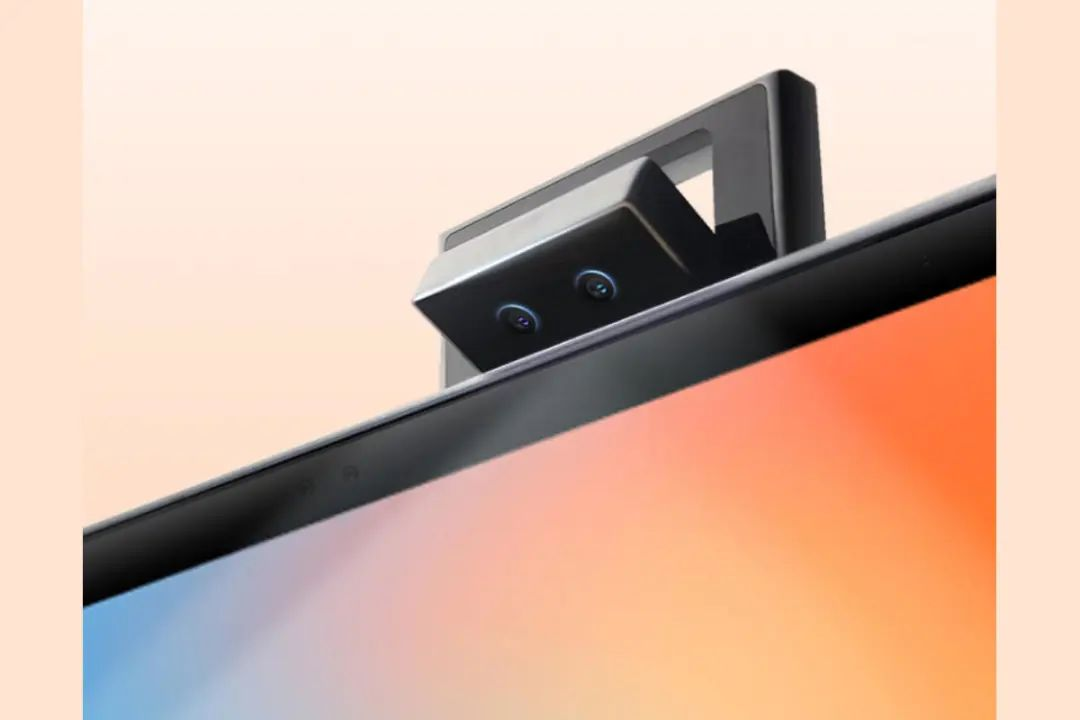

在平板顶部设有两个1600万线束的镜头，支持一体式升降旋转、自动对焦，用于拍试卷、拍课本、拍作业给设备处理，实现智能作业批改以及教学。

4、讯飞智能无线麦克风C1正式发布，采用LEAudio方案，支持智能降噪、AI美声

在7月12日，科大讯飞通过抖音直播的方式，正式发布了旗下首款智能无线麦克风C1，采用类似于TWS耳机的一拖二设计，外观荣获2022年的红点设计奖。功能上，支持LC3+编解码技术、支持智能降噪、AI美声、智能字幕等，适用于视频拍摄、直播收音、节目录制等场景。

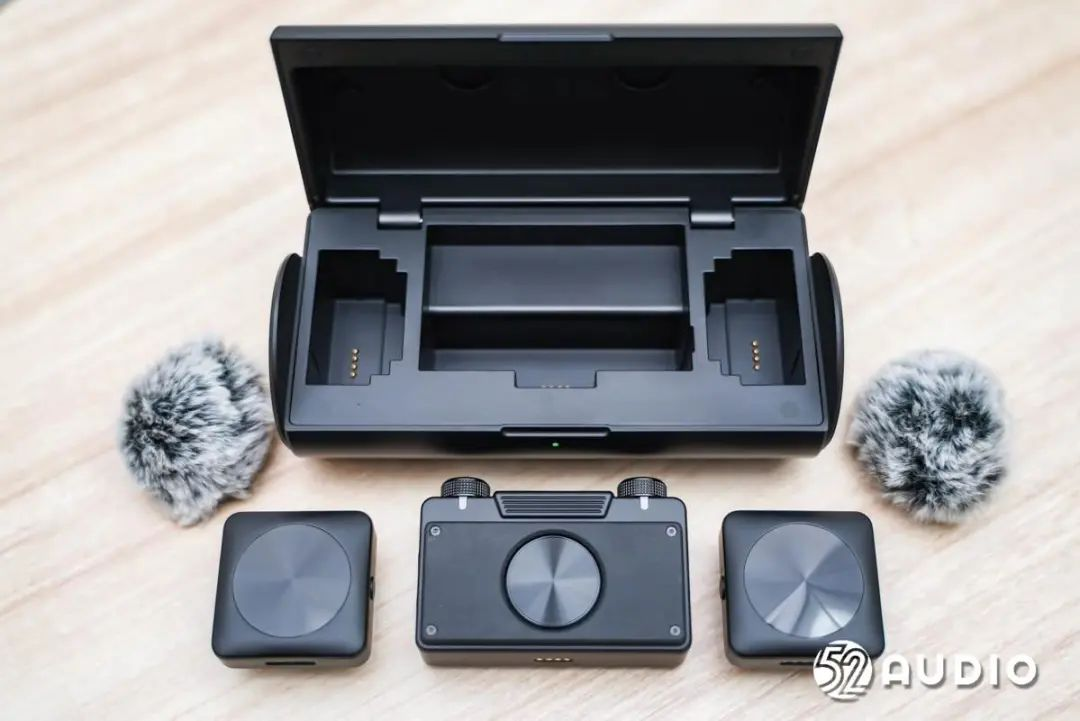

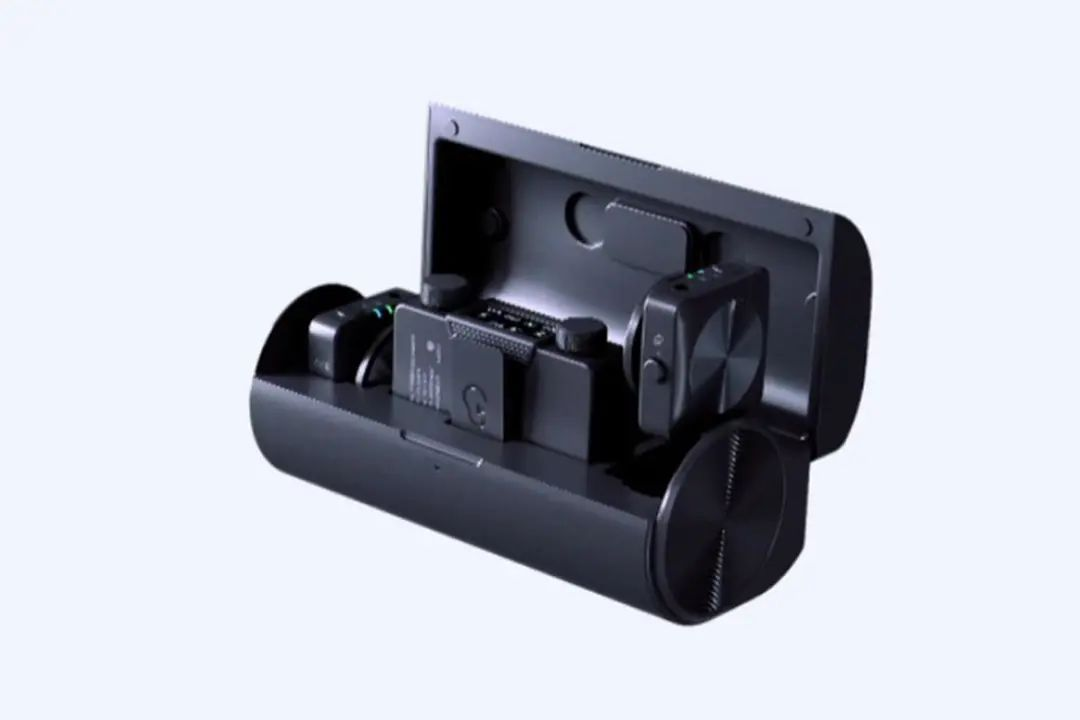

讯飞智能无线麦克风C1在外观设计方面，配备了类似于TWS耳机的充电盒，能够用于无线麦克风的收纳，提升外出携带的便捷性，同时带来更持久的综合续航时间。

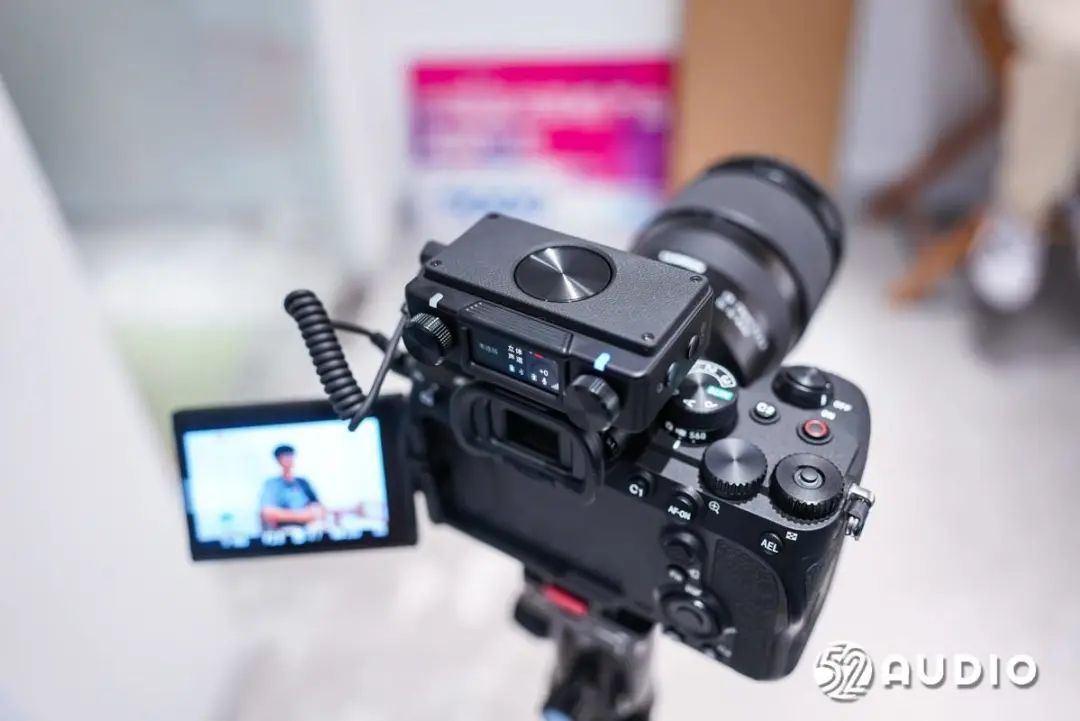

麦克风为一拖二设计，外观上均采用了方正的外形，发射器体积小巧轻便，支持衣夹和磁吸两种方式固定；接收器体积相对更大，但同样设计有背夹，用于与相机等拍摄设备固定。

无线连接方面，讯飞智能无线麦克风C1采用了全新LEAudio方案，支持自动功率调节技术，最大无线传输距离可达200m；支持LC3+编解码技术，实现18ms低时延传输。双声道系统，支持单只/两只发射器录制，满足不同场景的应用需求。

5、科大讯飞携两款智能助听器亮相2022（夏季）亚洲智能穿戴展

科大讯飞持续拓展行业赛道，现已推出覆盖多个行业的智能产品及服务，推动在消费者、智慧教育、智慧城市、智慧司法、智能服务、智能汽车、智慧医疗、运营商等领域的深度应用。近期，科大讯飞在智慧医疗方面推出了旗下首款C端医疗产品，讯飞智能助听器优享款以及讯飞智能助听器悦享款，旨在通过更先进的科技智能手段，让助听产品更加智能易用。同时，科大讯飞智能助听器将在「2022（夏季）亚洲智能穿戴展」上亮相展示。

亚洲智能穿戴展致力于通过连接智能穿戴设备上下游市场，帮助企业找到优质合作伙伴、为品牌客户提供优质供应商、为行业提供技术发展趋势引领，促进智能穿戴领域优质企业彼此合作交易，加速市场发展。

2022年，科大讯飞推出多款音频相关产品，受到众多用户的喜爱，我爱音频网本年度对科大讯飞2款热门产品进行了评测。

1、iFLYBUDS Pro录音降噪会议耳机评测，千元旗舰耳机的音质，9国语言实时翻译

iFLYBUDS Pro录音降噪会议耳机在集成录音笔功能之下，耳机的功能对比主流TWS耳机仍旧站在了旗舰机的标准上。产品单边内置三麦克风，提供深至45dB的降噪深度。续航方面，耳机单次续航达到10小时，综合续航50小时，支持无线充电以及“充电10分钟，聆听2小时”的快充。

iFLYBUDS Pro录音降噪会议耳机为用户提供了不输给任何一款同价位TWS耳机的音质体验的同时，将耳机的应用场景进一步加强。疫情时代下，线上会议的频率剧增，而iFLYBUDS Pro录音降噪会议耳机为使用者提供了紧急收音、实时翻译、智能排版、自动生成摘要等功能，大大节省了使用者在会后整理资料的时间，提高用户的工作效率。

2、讯飞智能无线麦克风C1评测，降噪、美声和AI字幕三管齐下，将“智能”贯彻到底

讯飞智能无线麦克风C1在产品外观上融入CD纹和荔枝纹两种元素，提升质感的同时也增强辨识度，产品的外观设计获得了2022年红点奖；充电盒将充电功能与收纳功能集于一身，使用更加便捷。

功能配置方面，讯飞智能无线麦克风C1采用全新LE Audio方案，最大无线传输距离可达200米；支持LC3+编解码技术，可实现18ms低时延传输；采用一拖二方案，双声道系统，支持单只/两只发射器录制；还有智能降噪和AI美声等实用功能；配套的讯飞听见字幕APP则支持多语种转写、AI辅助字幕和硬件控制等功能。

续航方面，发射器支持5.5小时录制，接收器支持9小时录制，充电盒可为发射器和接收器补充约1.3次的续航。

在对产品进行评测的同时，2022年我爱音频网对3款科大讯飞新品进行了拆解，并发布了相应的拆解报告。

1、iFLYPODS PY1讯飞降噪点歌耳机拆解报告，搭载主动降噪，支持快捷语音控制

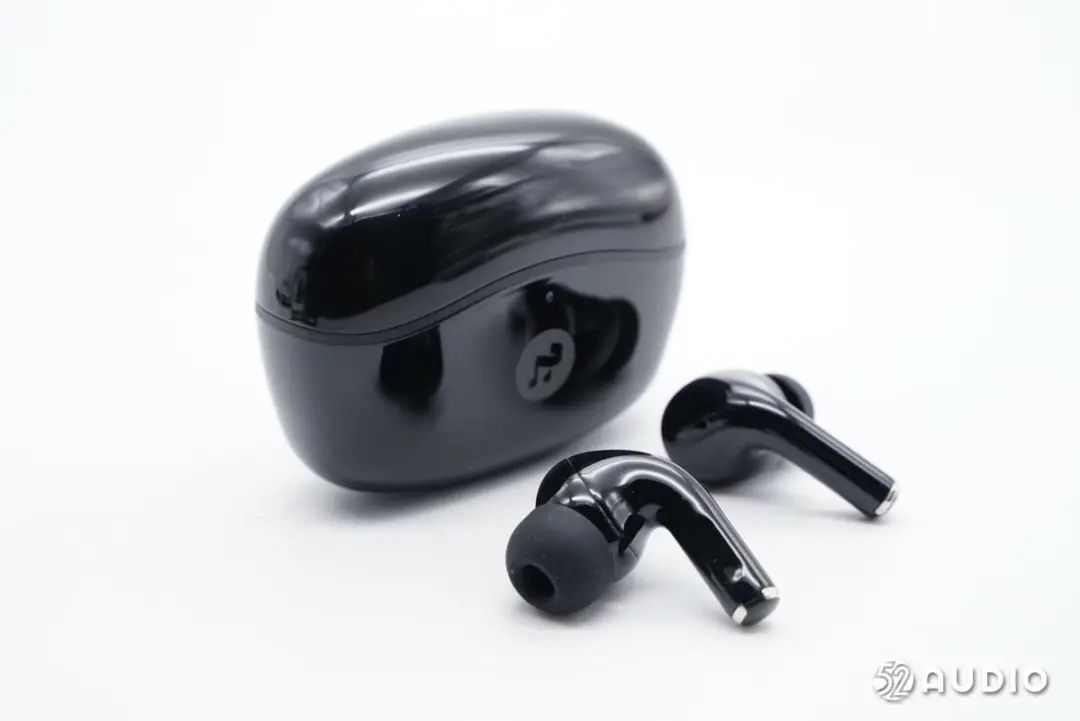

科大讯飞降噪点歌耳机iFLYPODS PY1在外观设计上，充电盒采用了不规则的方形盒设计，机身质感光滑圆润；人体工学设计的柄状入耳式耳机，机身线条流畅，质感与充电盒一致，佩戴与耳廓贴合舒适。搭配3.7g的轻盈机身，以及多副不同尺寸的硅胶耳塞，提供舒适稳固的佩戴效果。

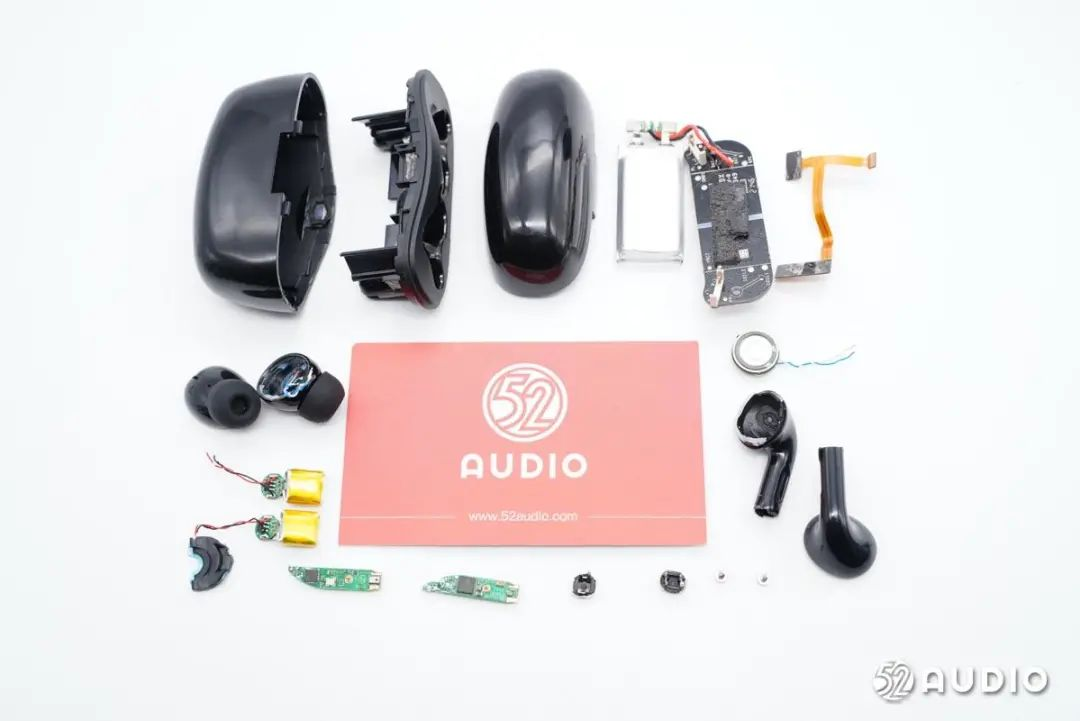

内部电路方面，充电盒由主板、电池和一条FPC排线组成，内置400mAh锂离子软包电池，配备有电路保护板和保护IC，由紫光芯能THP8414电源管理SoC为内置电池充电，并集成了同步升压功能，用于内置电池升压为耳机充电；内部还集成了完善的过压过流过温等保护功能，提供外围极简的单芯片解决方案。

耳机内部搭载了12mm复合振膜动圈单元，配备有独立声学结构，提升音频效果；主控芯片采用了中科蓝讯BT8922E蓝牙音频SoC，支持DSP指令与神经网络加速器，支持蓝牙5.2双模，集成降压及锂电池充电功能；搭载安声科技三维主动降噪算法，提供表现优异的单馈降噪方案。还采用了杭州国芯GX8002超低功耗AI语音芯片，用于iFLYPODS PY1语音切歌功能。

2、科大讯飞iFLYBUDS Pro录音降噪会议耳机拆解，主打高效会议场景应用

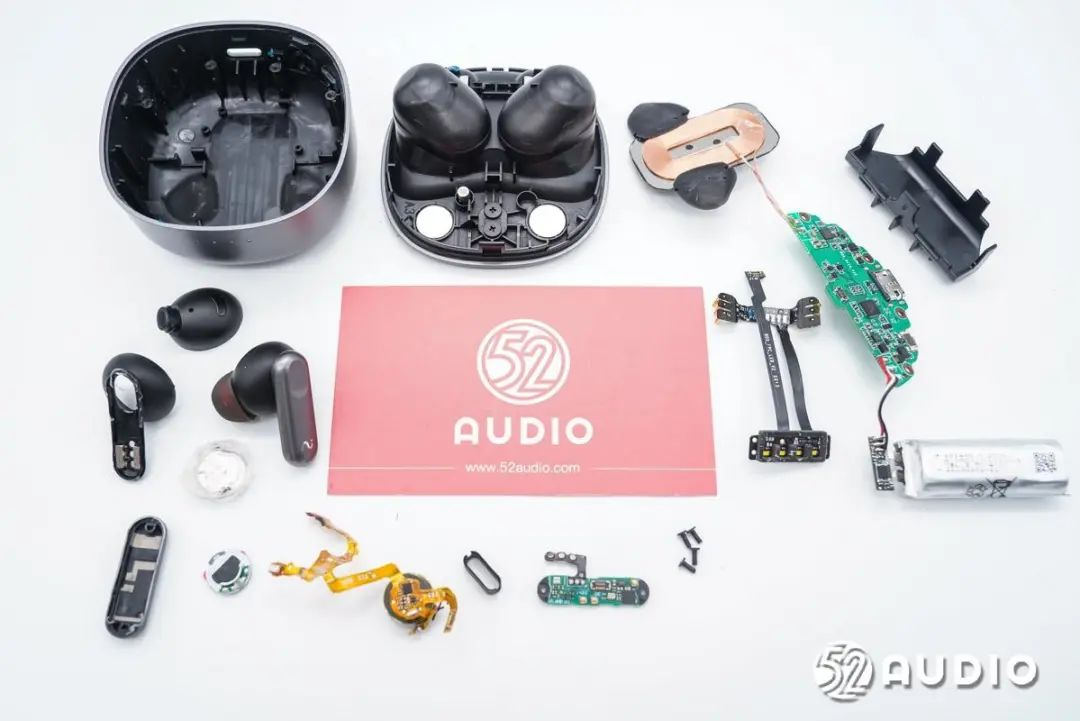

科大讯飞iFLYBUDS Pro录音降噪会议耳机外观方面，充电盒采用了全新的圆角方形盒设计，滑盖式开盖方式便于单手开合；四颗指示灯，能够更好地反馈充电盒剩余电量信息。柄状的入耳式耳机由两种不同质感组合，搭配品牌LOGO，拥有着很高的辨识度。

内部结构配置方面，充电盒内置600mAh大容量电池，支持有线、无线两种方式输入电源，内置圣邦威SGM41524电池充电和升压芯片，用于电池充放电管理；采用了酷珀微CP2022无线充电传输芯片实现无线输入；以及芯导科技P14C5N过压过流保护芯片，支持最高30V输入电压，3A输出电流；合泰HT32F52253单片机，搭载Arm Cortex-M0+处理器内核，用于充电盒整机控制。

耳机内部采用了10mm动圈单元，单耳三颗MEMS麦克风进行通话和降噪功能拾音；内置微宙电子60mAh钢壳扣式电池，由赛微CW6305B充电芯片负责为内置电池充电。主控芯片为恒玄BES2500YP超低功耗蓝牙音频SoC，支持蓝牙5.2，集成自适应ANC主动降噪，高保真音频DAC和ADC；汇顶科技GH610电容式入耳检测及触控2合1芯片用于入耳检测和耳机的各项功能控制。

3、讯飞智能无线麦克风C1拆解，采用LEAudio方案，支持LC3+编解码技术

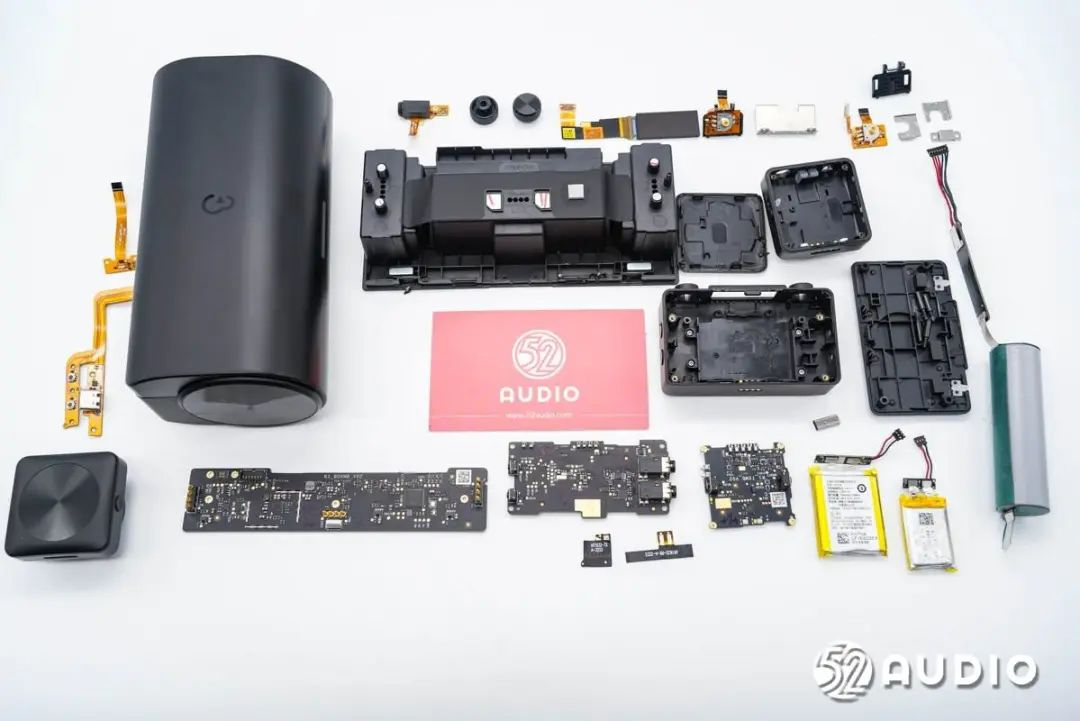

讯飞智能无线麦克风C1在外观方面，配备了类似于TWS耳机的充电盒，能够用于无线麦克风的收纳，提升外出携带的便捷性，同时带来更持久的综合续航时间。一拖二麦克风，整体设计小巧、时尚、精致，贯穿全体的CD纹理，有效提升产品质感和辨识度；麦克风均设计有领夹，发射器还支持磁吸固定，使用非常便捷。
