MSP430单片机定时器A结构及其应用范例

1-简介

简介MSP430单片机定时器A结构及其应用范例。

2-定时器模块

在MSP430系列单片机中带有功能强大的定时器资源，这定时器在单片机应用系统中起到重要的作用。利用MSP430(以下称为430)单片机的定时器可以用来实现计时，延时，信号频率测量，信号触发检测，脉冲脉宽信号测量，PWM信号发生。另外通过软件编写可以用作串口的波特率发生器。后面我们将用定时器A作为一个波特率发生器，来编写一个串口例程给初学者参考。以加强初学者对定时器A的理解和应用。

在430的大系列产品中，不同的子系列产品定时器资源有所不同;在F11X，F11X1中是不带定时器B资源的。430的定时器主要分为3部分模块：看门狗定时器，定时器A，定时器B。定时器A主要资源特点有16位定时计数器，其计数模式有4种。多种计数时钟信号供选择。3个可配置输入的捕获/比较功能寄存器和8种输出模式的3个可配置输出单片。以上各块定时器资源可作多种组合使用，以实现强大的功能。

定时器资源功能说明

(1)看门狗定时器(WDT)：主要用于程序在生错误时用作单片机系统复位重起的。另外，也可作为一个基本定时器使用。

(2)定时器A：作基本定时器使用，结合捕获/比较功能模块可实现时序控制，可编程波形信号发生输出。可作串口波特率发生器使用。

(3)定时器B：作基本定时器使用，与定时器A基本相同,但是功能方面有某些功能会比A增强些。详情请看关于定时器B应用范例。

3-定时器A模块结构

4-定时器A--基础应用例程(1)

//例程描述：利用定时器定时功能，实现P1.0方波输出。

#include

{

WDTCTL = WDTPW + WDTHOLD; //停止看门狗WDT，不使用内部看门狗定时器。

P1DIR |= 0x01; //设置P1.0口方向为输出。

CCTL0 = CCIE; //设置捕获/比较控制寄存器中CCIE位为1，CCR0捕获/比较功能中断为允许。

CCR0 = 50000; //捕获/比较控制寄存器CCR0初值为5000。

TACTL = TASSEL_2 + MC_2; //设置定时器A控制寄存器TACTL，使时钟源选择为SMCLK辅助时钟。

_BIS_SR(LPM0_bits + GIE); //进入低功耗模式LPM0和开中断

}

//定时器A 中断服务程序区

#pragma vector=TIMERA0_VECTOR

__interrupt void Timer_A (void)

{

P1OUT ^= 0x01; //P1.0取反输出

CCR0 += 50000; //重新载入CCR0捕获/比较数据寄存器数据

}

//例程1结束--------------------------------------------------------------------------

基础应用例程(2)

//例程描述：利用定时器定时功能，实现P1.0方波输出。

// 需要注意的是定时器中断程序,采用向量查询方式。

#include

void main(void)

{

WDTCTL = WDTPW + WDTHOLD; // 停止看门狗WDT

P1DIR |= 0x01; // 设置P1.0口方向为输出。

TACTL = TASSEL_2 + MC_2 + TAIE; // 时钟源选择为SMCLK,选择计数模式,定时器中断开

_BIS_SR(LPM0_bits + GIE); //进入低功耗模式LPM0和开中断

}

// Timer_A3 中断向量(TAIV)处理

#pragma vector=TIMERA1_VECTOR

__interrupt void Timer_A(void)

{

switch( TAIV )

{

case 2: break; //CCR1不使用

case 4: break; //CCR2不使用

case 10: P1OUT ^= 0x01; //溢出

break;

}

MSP430单片机的分析，让我们一起来看看！！

首先今天跟大家道个歉，本来是准备两到三天要发布一篇文章的，但因为一些原因没有做到，希望大家体谅！！

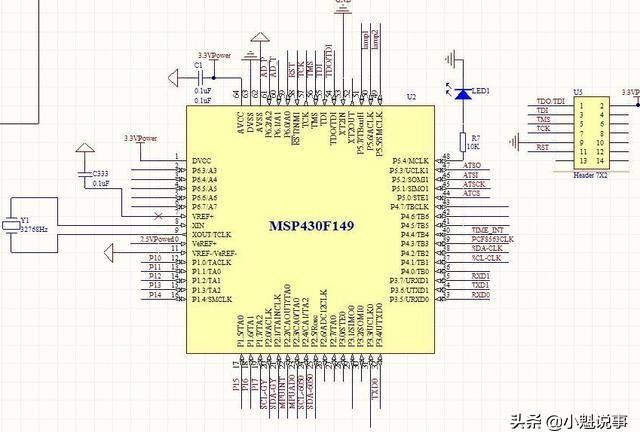

今天我们来看的单片机就是超低功耗的MSP430单片机，这个是渴望低功率的人的福音吧！！首先科普一下这个单片机。

MSP430系列单片机是美国德州仪器（TI）1996年开始推向市场的一种16位超低功耗、具有精简指令集（RISC）的混合信号处理器（Mixed Signal Processor）。MSP430单片机称之为混合信号处理器，是由于其针对实际应用需求，将多个不同功能的模拟电路、数字电路模块和微处理器集成在一个芯片上，以提供“单片机”解决方案。该系列单片机多应用于需要电池供电的便携式仪器仪表中。

-------百度百科
