角度与角位移检测中的角位移传感器

拉绳位移传感器的应用越来越广，人们都知道了直线位移的测量方法，但是需要测量角度的时候就不知道要用什么东西测量了，今天琳琳姐就带您了解一下这个测量角度的位移传感器是怎么回事。

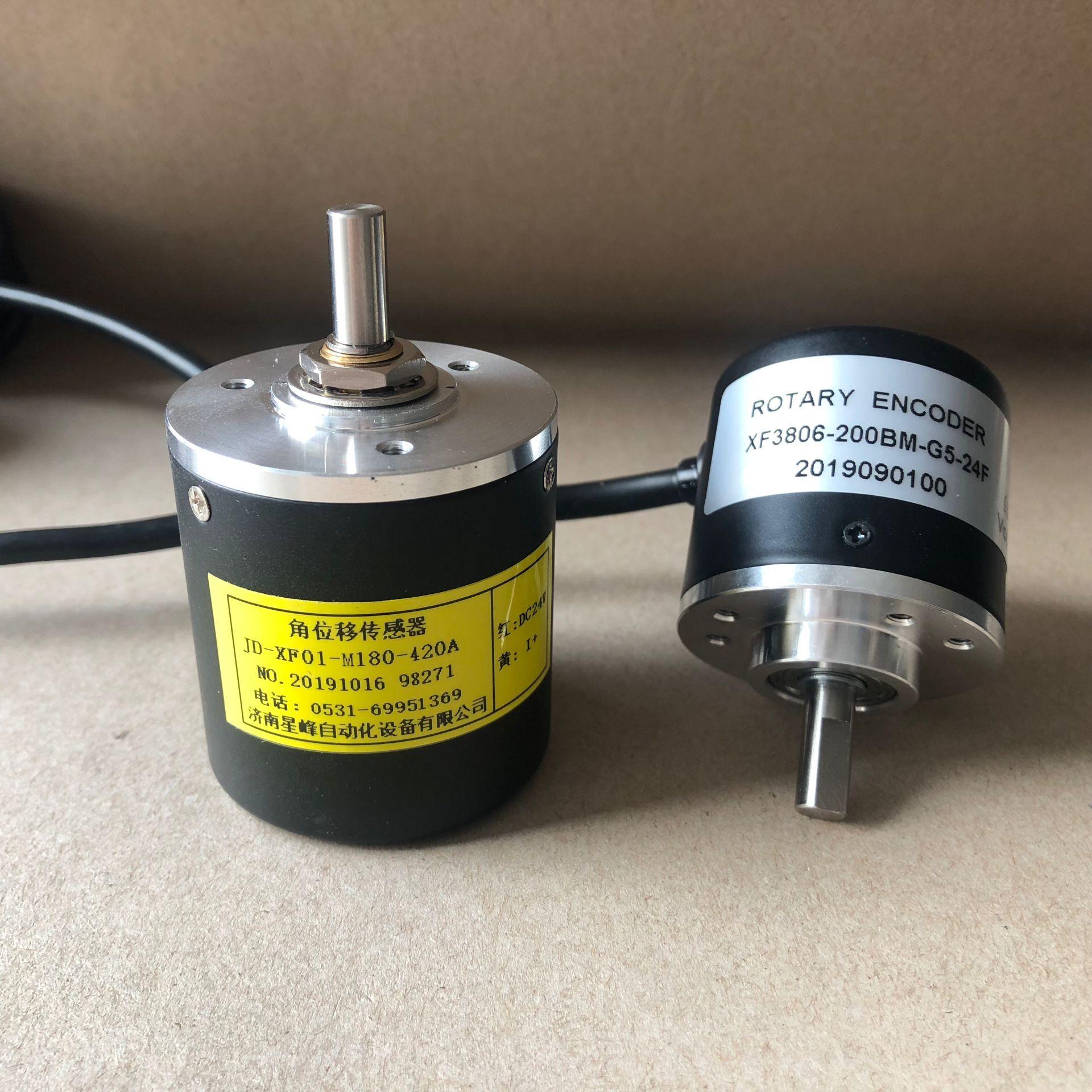

1.介绍：测量角度的位移传感器我们叫做角度传感器或者角位移传感器，因为用处的不同还有的也叫倾角传感器，反正都是用来测量角度的。

角位移传感器

2.结构：它的结构是怎么样的呢？就是一个圆柱体的壳体和一个圆轴组成，具体的形状可以参考电机。小的圆轴部分是转动轴，负责连接需要测量角度的轴。大的圆柱体部分是固定的，里面主要是电子元器件，负责把小圆轴转动的时候带动的内部器件，所输出的信号值输出给采集系统。

角位移传感器2

3.信号：角位移传感器输出信号有很多种，因为采集系统有很多，而这些采集系统有PLC、工控机、单片机、采集卡、电脑等，所以角位移传感器输出的信号也是不同的，一般我们分两大类，数字信号角位移传感器和模拟量信号角位移传感器。

角位移传感器1

4.供电：一般的电子元器件供电电压都是有规定的，角位移传感器的供电电压也是一样的，有5v、12v和24v三种，具体是哪一种，还要看选择的信号。

角位移传感器3

5.安装：小圆轴连接测量角度的轴，壳体连接固定点，这个要注意，连接轴的位置一定要用联轴器，这样可以预防两个轴不同心的情况下把轴掰断了。

还有一些微小的注意事项，这里就不详细说了

拉绳位移传感器如何来运用自身特点实现位移功能

拉绳位移传感器随着科学的发展，效果好的产品也可以体积小，重量轻。位移位移传感器由编码器和代码盒构成，编码器也称为角位移传感器，用于测量角度。输出的是方波信号，每转有几十、几百或几千个脉冲。位移传感器是应用最多的一款传感器之一，电流输出和电压输出的位移传感器都是很常见的。

拉绳位移传感器如何来运用自身特点实现位移功能

拉绳位移传感器在信号需要远距离传输，或使用环境中电网干扰较大的场合时，电压输出型传感器的使用受到了极大限制，抗干扰能力较差,线路损耗破坏了精度等缺点，而电流输出型变送器以其具有极高的抗干扰能力得到了广泛应用，早期的变送器大多为电压输出型，即将测量信号转换为0-5V或0-10V电压输出，这是运放直接输出,信号功率<0.05W,通过模拟/数字转换电路转换数字信号供单片机读取、控制。
