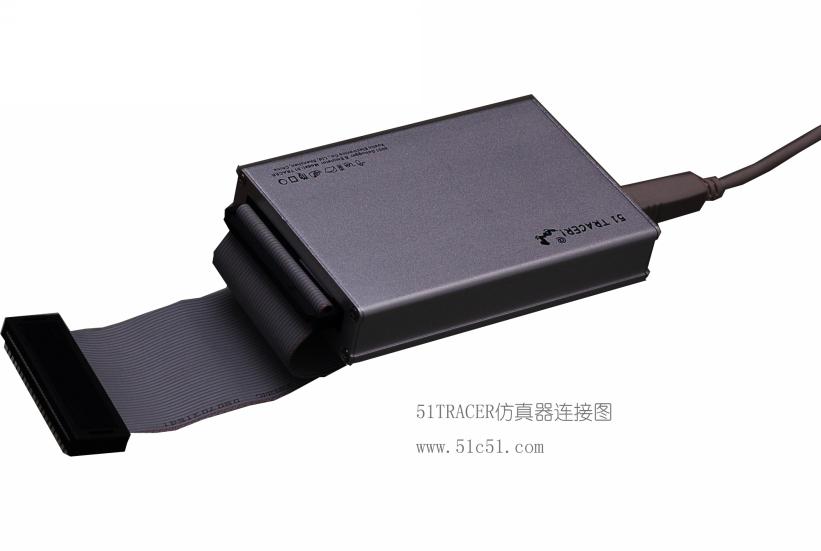

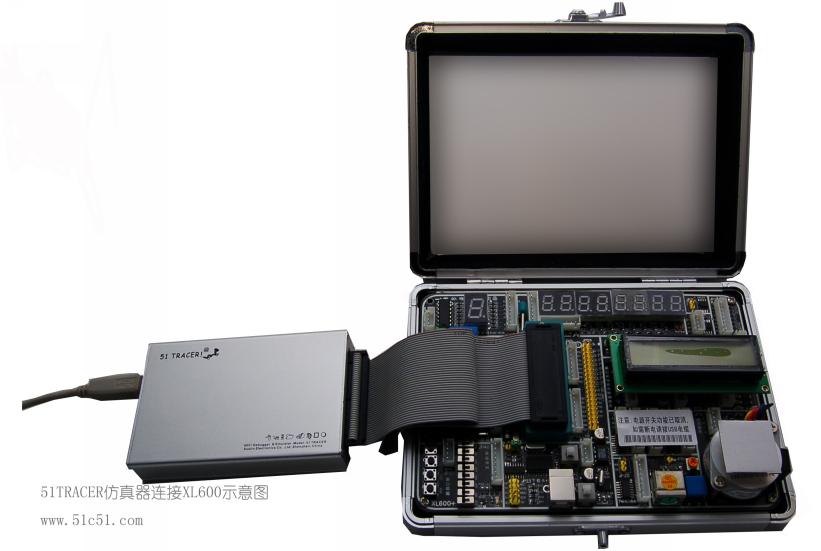

51tracer单片机仿真器之最简单的八路跑马灯源程序

51tracer仿真器完美支持最新版本 keil uv3

51 TRACER仿真器是目前同行业功能完整，稳定，技术先进的仿真器。

兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能，全速运行时按STOP按钮即暂停，并指向当前程序行。可仿真各种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。可仿真ALE禁止，可仿真PCA，可仿真双DPTR，可仿真硬件SPI。

真实仿真（32个IO、串口、T2可完全单步仿真），包括任意使用P30和P31口。

单USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构 。

下载仿真通讯急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。如果您以前用过SST单芯片仿真方案，用51TEACER将有 开奔驰的感觉。

内置晶体功能，可以选择最常用的4，11.0592，12，24MHZ晶体。解决晶体引线过长导致的不稳定。

独创多声响和LED指示实时系统状态和自检，特别设计P1.0自检灯，方便排除故障。

独创长按复位键自动进入脱机运行模式，这时仿真机就相当于目标板上烧好的一个芯片，可以更加真实的运行,这种情况下实际上就变了一个下载器，而且下次上电时仍然可以运行上次下载的程序。

主要功能和特性：

可仿真单片机品种： 8xC51/52/54/58及其兼容型单片机

内部仿真时钟： 4mhz,11.0592mhz,12mhz,24mhz

内部仿真程序存储器：63K

断点类型：程序地址/步进/步越/返回

目标系统硬件功能： 支持目标复位功能和目标中断功能

软件特点： 支持多种汇编语言和C语言(包括Keil C 7.0) 支持Keil的IDE集成开发环境，支持软件仿真功能 支持多重嵌套变量和数据结构

提供各种标准的Debug功能

1． 真实仿真P0,P1,P2,P3口，P3.0,P3.1串口，定时器2

2．支持89C52等嵌入式CPU仿真，可以仿真标准的89C51，89C52，89C58等51内核的单片机

3．ISP 在线编程,在线下载,63K程序空间

4．仿真频率涵盖4mhz,11.0592mhz,12mhz,24mhz

5．支持同时最多20个断点

6．支持单步,断点,全速运行,包括以下方式

地址断点

在执行程序中，当遇到用户设置的地址断点时则停止。在文本窗中最左侧的操作列中可执行行的位置点击，可以设置或取消地址断点。程序正确通过编译后， 可执行行与非执行行可以简单地从该行操作列的背景色区分出来：可执行行操作列的背景色是浅蓝色的，而非执行行操作列的背景色是浅灰色的。

步进断点

执行一行程序后停止。在执行中如果遇到调用函数/子程序，则停在函数/子程序的入口。

步越断点

执行一行程序后停止。在执行中遇到调用函数/子程序时不做停留。

返回断点

这是一种特殊功能的断点，使用时必须特别注意使用条件，用户只能在被调用的函数/子程序中使用这种断点。

7．支持汇编,C语言,混合调试

8.内置晶体，解决用户电缆较长带来的干扰问题

9.速度运行如飞，让您的工作充满乐趣。

10．完全兼容keilC51 UV2调试环境,可以通过UV2环境进行单步,断点,全速等操作，兼容keil 7.0以上中文，英文，uv3等版本。即便使用英文版本keil也完全无问题！实验1: 最简单的八路跑马灯

本例实验主要用到了延时子程序，clr，lcall，ajmp 指令， 通过轮流点亮p1.0 …..P1.7 实现效果。用户可以通过此程序的学习， 初步掌握单片机的IO端口操作。

练习1： 怎样把延时的时间改为更短， 或者更长？

练习2： 怎样用P0,P2,P3端口来操作？

练习3： 怎样实现不同的跑马花样？

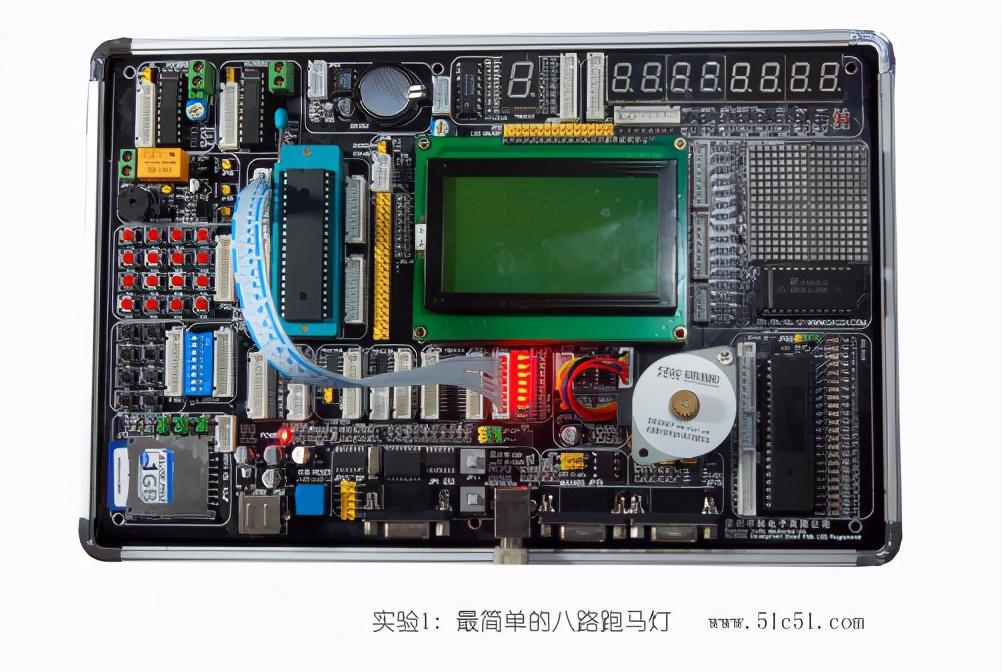

程序运行照片:

接线方法： 用一条8PIN的数据排线把CPU部份的P1口（JP44）连接到八路指示灯部份的JP32

接线图以及运行瞬间的照片（可以看到8路指示灯轮流点亮）

汇编语言参考程序：

org 0000h ;开始

ajmp loop

org 0080h ;到0030h处避开00-30的敏感地址

loop:

mov p1,#0ffh ;关闭所有灯

clr p1.0 ;点亮灯p1.0

lcall delay ;延时一段时间?

clr p1.1 ;点亮灯p1.1

lcall delay

clr p1.2 ;点亮灯p1.2

lcall delay

clr p1.3 ;点亮灯p1.3

lcall delay

clr p1.4 ;点亮灯p1.4

lcall delay

clr p1.5 ;点亮灯p1.5

lcall delay

clr p1.6 ;点亮灯p1.6

lcall delay

clr p1.7 ;点亮灯p1.7

lcall delay

AJMP LOOP ;到最开始loop处重新运行

delay: mov r5,#20 ;延时。

d1: mov r6,#40

d2: mov r7,#248

djnz r7,$

djnz r6,d2

djnz r5,d1

ret

end

c语言参考程序：

#include<reg51.h> //头文件

#define uchar unsigned char //宏定义，为方便编程

#define uint unsigned int

#define LED P1 //宏定义，将P1口定义为LED

uchar led_value[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0x00}; //定义一数组，内存放跑马灯数据

uchar *p=led_value; //定义指针，指向跑马灯数组首地址

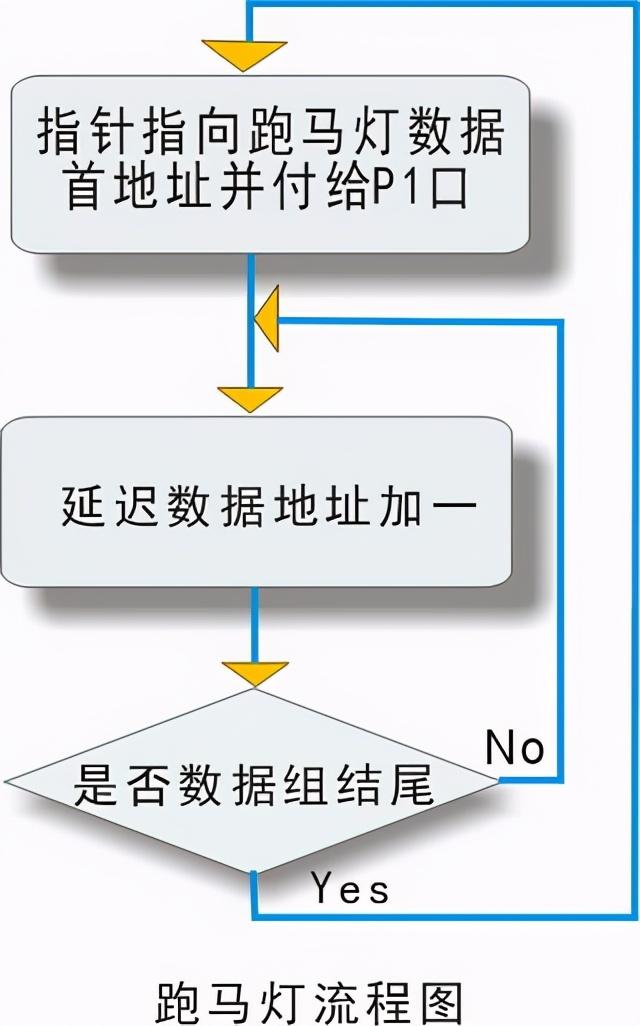

void delay() //延迟函数，与跑马灯跳动频率有关

{

uchar ii,jj;

for(ii=0;ii<200;ii++)

for(jj=0;jj<200;jj++);

}

void run_led() //跑马灯运行函数

{

while(*p!=0x00)

{

LED=*p; //将数组中数据取出赋给P1口

p++; //预取下一数据

delay(); //延迟

}

p=led_value;

}

char code SST516[3] _at_ 0x003b; //仿真器保留

main() //主函数

{

while(1)

run_led(); //上电即运行跑马灯程序

}

零成本学习之单片机开发之(3)跑马灯原来可以这么玩

从今天开始给大家逐步讲解单片机编程，有兴趣的小伙伴们，可以关注本课程，完全免费。

本人从事从2004年大学毕业开始从事开发工作，先后做过单片机开发、ucOSII开发、手机开发、android APP开发、PHP开发、微信小程序开发，目前从事物联网开发。我本人并非学计算机的，除了学校上课之外，基本上这些开发都是自学的。边学习边工作，基本上以学以致用为目的，用到什么学习什么。

深深体会到自学的艰辛，尤其是最初入门的时候，那道砍迈过去后面再学习基本上就简单多了，所谓触类旁通，举一反三。但是前面打基础的时候是非常费力的，看到很多评论说C语言指针太难了，后来就放弃了。其实那是没有找到好的学习方法，没有人指导。只要有人带一带指点一下，问题很快就能解决。

相比于国外的开源学习氛围，我认为我们做的还远远不够，我们的编程大师还非常少，像ucLinux、ucOSII、FreeRtos等等非常有名的嵌入式操作系统，商业的更不用说了，太多了。我们在软件方面一直都是落后的状态，当然近几年我们自己也有不少好的作品。比如，Huawei LiteOS、Alios Things、djyos、RT-Thread、SylixOS等。一直想为学习单片机的同学做点什么，今年相对来说会轻松一些，利用闲暇时间，给大家分享一些案例、学习方法和心得。本课系列课程主要针对初学者、单片机学习爱好者、学习中遇到困难者，有什么不清楚的地方可以留言讨论。

首先、课程目标

第二、原理图设计

第三、编码设计

软硬件接口

软件流程

1.串口初始化

2.主循环处入口

3.考虑到排版整洁性，只上了主函数代码，其他模块代码见源代码文件

void main(void)

{

initUart();//串口初始化

while(1)//主循环

{

handleKey();//检测按键

checkMode();//根据按键事件切换显示模式

handleMode();//根据显示模式更新显示数据

if(ledmode%2==0)//根据显示模式把数据显示到LED上

displayDriver1(cnt);

else

displayDriver2(cnt);

delay(100); //延时100ms

}

}

最后、知识点总结

1.跑马灯也是IO操作的进一步巩固，只不过加入了时序上的小算法，看起来更具有动态感

2.注意如何通过按键事件切换模式的

3.注意如何模式和更新的数据进行换算的

4.注意显示驱动的技巧

5.本次课程所用的工程文件私信20002，系统自动给出下载链接。

本次课程到此结束，如果有什么疑问欢迎留言。
