带你如何认识单片机及其型号？

单片机的模样、封装形式在之前的文章里也有过介绍，今天先介绍一下具体的封装有哪些。

02封装形式

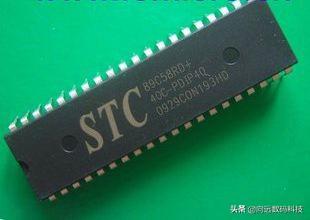

第一种 DIP封装 形式如图1、图2

STC单片机图1

这种封装叫做双列直插式封装，在以前是绝大多数采用的封装形式之一，一般都是在中小规模集成电路上使用，但是这种封装的缺点很明显，占空间大。优点好焊接，制作工艺较为简单。

第二种 PLCC封装形式

plcc封装形式

带引线的塑料封装，这种封装是SMT封装形式之一， 又叫表面贴型封装外形一般为正方形，引脚从封装四侧引出。引脚呈丁字型或J型，它的封装要比DIP封装要小很多，占空间比较小。适用于SMT表面安装及布线。焊接时一般需要专业焊接技术，或者使用机械自动焊。

第三种 QFP和PFP

编辑搜图

PQFP封装形式

对这两种封装，它可以统称为PQFP封装。

QFP封装的引脚之间距离很小并且引脚很细，一般是在大规模和超大规模的集成电路中采用。它的引脚出了一般在100个以上，用这种封装芯片必须采用SMD技术将芯片与主板焊接起来。这种封装形式占空又更小且集成规模又更大。PFP封装形式和QFP封装差不多，唯一的区别就是外形不同。QFP一般为正方形。PFP它可以为正方形，也可以为长方形。

03芯片全部标号为STC 89C51RC 40C-PDIP 0707CU8138.00D

以STC 89C51RC 40C-PDIP 0707CU8138.00D标识含义为例

以STC 89C51RC 40C-PDIP 0707CU8138.00

以STC 89C51RC 40C-PDIP 0707CU8138.00D标识含义为例

1、STC为STC公司生产的芯片，例如AT是atmel公司生产的芯片。

2、8-表示该芯片为8051内核芯片。

3、 9-表示内部含Flash E2PROM存储器。还有如80C51中的0表示内部含Mask ROM（掩模ROM）存储器；如87C51中7表示内部含EPROM存储器（紫外线可擦除ROM）。

4、C-表示该器件为CMOS产品。还有如89LV52和89LE58中的LV和LE都表示该 芯片为低电压产品（通常为3.3V电压供电）；而89S52中的S表示该 芯片含有可串行下载功能的Flash存储器，即具有ISP可在线编程功能。

5、5-固定不变。

6、1-表示该芯片内部程序存储空间的大小，1为4KB，2为8KB，3为12KB，即该数乘上4KB就是该芯片内部的程序存储空间大小。程序空间大小决定了一个芯片所能装入执行代码的多少。

7、RC-STC单片机内部RAM（随机读写存储器）为512B。

8、还有如RD+表示内部RAM为1290B。

9、40-表示芯片外部晶振最高可接入40MHz。对AT单片机数值一般为24，表示其外部晶振最高为24MHz。

​ ​ ​ ​ ​C-产品级别，表示芯片使用温度范围。

​ ​ ​ ​ ​ C表示商业级，温度范围在0~+70℃

​ ​ ​ ​ ​ I表示工 业用产品，温度范围在-40℃~+85℃。

​ ​ ​ ​ ​ A表示汽车用产品，温度范围在-40℃~+125℃。

​ ​ ​ ​ ​ M表 示军用产品，温度范围在-55℃~+150℃。

PDIP-产品封装型号。PDIP表示双列直插式。

0707-表示本批芯片生产日期为07年第7周。

CU8138.00D-芯片制造工艺或处理工艺。

今天的内容到此结束，感谢广大单片机爱好者的指正与点评！下次内容为单片机外部控制。

比较常用的单片机系列

MCS-51系列及与之兼容的80C51系列单片机

在我国使用最多的是Intel公司的MCS-51系列单片机。MCS-51系列单片机虽然是8位单片机，但它品种齐全、兼容性强、性价比高，且软硬件应用设计资料丰富，已为广大工程技术人员所熟悉，因此在我国得到了广泛的应用。

MCS是Intel公司的注册商标。凡Intel公司生产的以8051为核心单元的其他派生单片机都可以称为MCS-51系列，有时简称为51系列。MCS-51系列单片机包括8031、8051、87513个基本型和对应的低功耗型80C31、80C51、87C51。

MCS-51系列及80C51单片机有多种品种。它们的引脚及指令系统相互兼容，主要在内部结构上有所区别。最常用的51系列单片机是8051和AT89C51(如图1-2所示)等。

AT89C51具有片内E2PROM，是真正的单片机，由于不需要外接EPROM，所以应用非常普遍。8031、8051片内没有EPROM，但它价格很低，软硬件系统开发成熟，所以应用也非常广泛。目前51系列的产品大多是8031、8051和AT89C51等。

除了Intel公司，还有Atmel、Winbond、Philips、TEMIC、ISSI和LG等公司都生产兼容80C51的产品。

宏晶公司生产的STC89C5lRC单片机为低电压、高性能的CMOS 8 位单片机，片内含2Kbyte的可反复擦写的只读程序存储器(PEROM)和128byte的随机存取数据存储器(RAM)，工作电压为2.7V～6V，还含有2个16位的定时器，6 个内部中断源，可编程的串口 UART，兼容标准 MCS-51 指令系统。片内置有通用 8 位中央处理器和Flash存储单元，封装只有40针，体积比较小，工作温度为-40℃～+85℃。

STC89C5lRC单片机可以利用STC-ISP软件方便地实现在线烧写程序。本书使用的实验开发板采用的就是STC89C5lRC单片机。

TI公司的超低功耗Flash型MSP430系列单片机

有业界最佳“绿色微控制器(Green MCUs)”称号的 TI 公司的 MSP430 Flash 系列单片机，是目前业界所有内部集成闪速存储器(Flash ROM)产品中功耗最低的，消耗功率仅为其他闪速微控制器(Flash MCUs)的 1/5。在 3V 工作电压下其耗电电流低于 350μA/MHz，待机模式仅为 1.5μA/MHz，具有 5 种节能模式。该系列产品的工作温度范围为-40℃～85℃，可满足工业应用要求。MSP430 微控制器可广泛地应用于煤气表、水表、电子电度表、医疗仪器、火警智能探头、通信产品、家庭自动化产品、便携式监视器及其他低耗能产品。由于MSP430微控制器的功耗极低，可设计出只需一块电池就可以使用长达10年的仪表应用产品，因此，MSP430 Flash系列是不可多得的高性价比单片机。

OKI低电压低功耗单片机

OKI公司的高性价比4位机MSM64K系列也是低功耗低电压的微控制器，其工作电压可低至1.25V，使用32kHz的工作频率，工作电流可低至3μA～5μA，HALT(关断)模式下小于1μA，而其功能却并不逊色。MSM64K系列单片机片内集成了LCD(液晶显示器)驱动器，可方便地与液晶显示器连接，且具有片内掩模(Mask)的程序存储器，有些型号还带有串口、RC振荡器、看门狗、模数转换器(ADC)、脉宽调制(PWM)等，几乎不需要外扩芯片即可满足应用，其工作温度范围可达-40℃～85℃，提供PGA封装和裸片。该系列微控制器应用广泛，适用于使用LCD显示、电池供电的设备，如掌上游戏机、便携式仪表(体温计、湿度计)、智能探头、定时器(时钟)等低成本、低功耗的产品。

ST公司的ST62系列单片机

美国ST微电子公司是一家独立的全球性公司，专门从事半导体集成电路的设计、生产、制造和销售，以及生产各种微电子应用中的分立器件。应用领域涉及电子通信系统、计算机系统、消费类产品、汽车应用、工业自动化和控制系统等。ST公司可提供满足各种需要的单片机或微控制器，其中ST62系列8位单片机以其简单、灵活、价低格等特点，特别适用于汽车、工业、消费领域的嵌入式微控制系统。ST62系列提供多种不同规格的单片机以满足各种需要，存储器从1KB到8KB，有ROM、OTP、EPROM、E2PROM、Flash E2PROM，I/O接口从9个到22 个，引脚从16 个到42个，还有 ADC、LCD 驱动、看门狗、定时器、串行口、电压监控等部件。ST62 单片机采用独特的制造工艺和技术，大大提高了抗干扰能力，能适应于各种恶劣环境。

AD公司的带A/D与D/A转换器的单片机

ADμC812是AD公司推出的全集成12位数据采集系统，片内集成了8路12位高性能的自校准ADC、2路12位DAC和与80C51指令兼容的8位MCU。AD公司最近又推出了16位和24位ADC的ADμC816和ADμC824，其他性能特性与ADμC812基本相同。

ADμC812 MCU 包括8KB的Flash程序存储器、640B 的Flash数据存储器、256B 的RAM和与80C51 兼容的内核。并且具有看门狗定时器、电源监视器及ADC DMA 功能，32 个可编程I/O接口、I2C/SPI兼容和标准UART串行通信接口。芯片具有正常、空闲和掉电三种工作模式，非常适合低功耗应用的电源管理方案，如智能传感器、电池供电系统(可移动PC、手持仪器、终端)、瞬时捕捉系统、DAS和通信系统等。
