想学习单片机？先从单片机的最小系统入手吧

本文主要讲解单片机的最小系统，内容基础，适合初学者，如有介绍不详的地方请大神们抬手包含并留言讨论。

1. 什么是单片机的最小系统

单片机的最小系统是指能保证单片机能正常工作所需要的最少电路，即在忽略外设电路的情况下，就是能让单片机正常工作的最低配置，最小系统是单片机系统中所必须的。

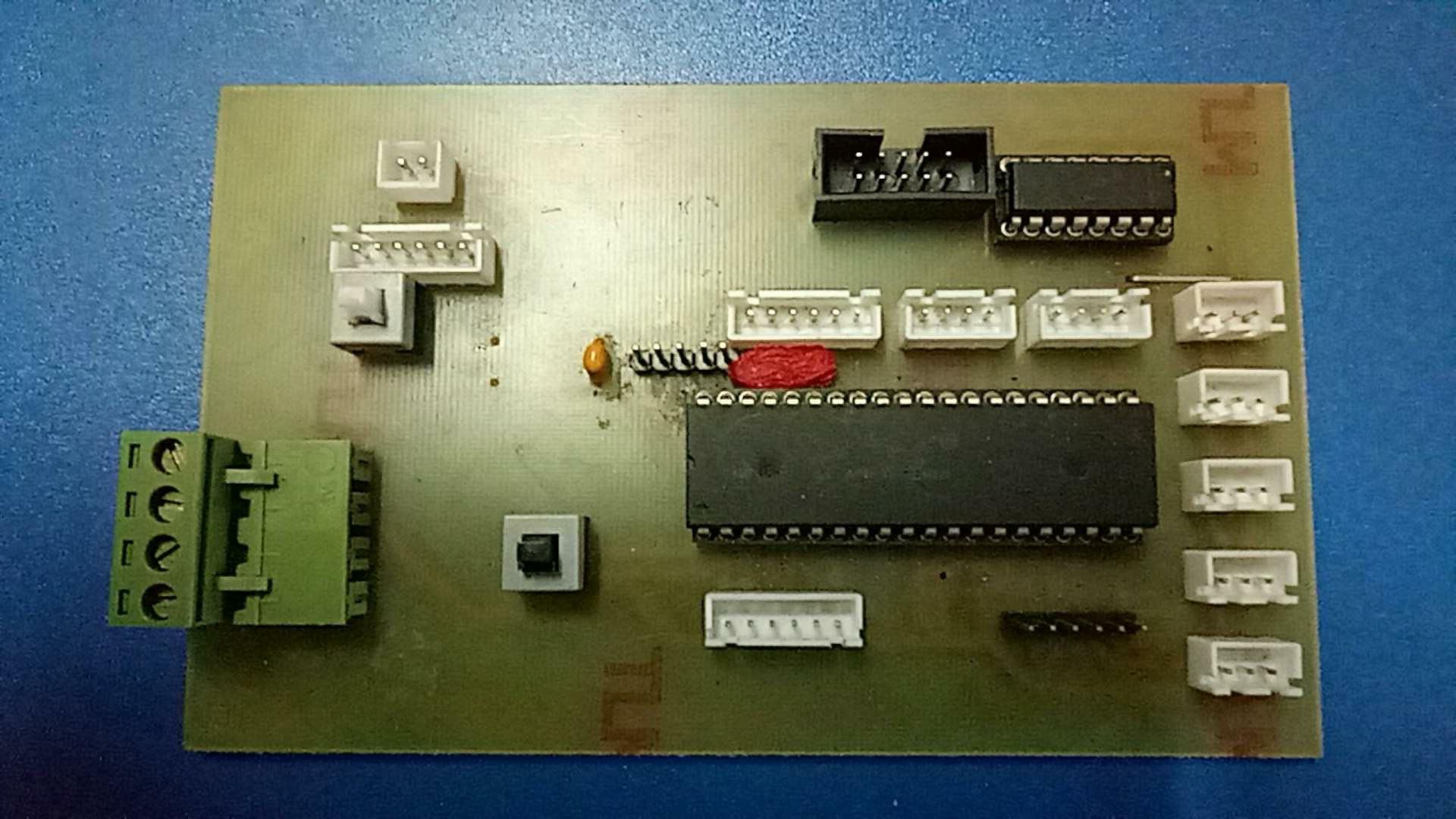

单片机板

2. 最小系统包含哪些电路

单片机的最小系统一般包含如下几个电路：

1）复位电路

单片机的复位有两种情况：复位引脚出现高电平复位，如STC的51单片机；复位引脚出现低电平复位，如STM32单片机。当单片机的复位引脚上出现两个周期以上的复位电平时，单片机复位，程序要从头开始执行。

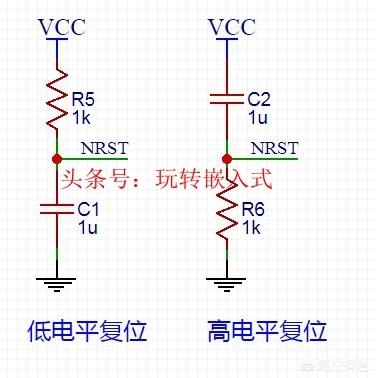

复位电路

2）晶振电路

晶振电路也叫做时钟电路，时钟电路为单片机系统提供基本的时钟信号。单片机可以使用外部晶振，也可以使用内部晶振，相对而言外部晶振更精确，也不是所有的单片机都有内部晶振。常用的外部晶振有4M、8M、11.0592M、12M等，配合20-30pF的电容来使用。晶振有有源和无源晶振之分，无源晶振电路图如下所示：

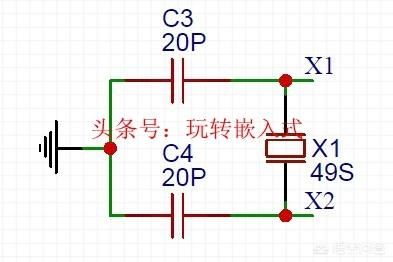

晶振电路

3）电源电路

电路要工作必须要有电，单片机的工作范围一般为DC5V或者DC3.3V，STC89C51单片机的工作电压为3.8-5.5V；LPC11C14的供电电压为1.8-3.6V；STM32单片机的供电范围为2.0-3.6V。常用的5V芯片有7805(这个很老了)，3.3V芯片有AMS1117等。

4）下载电路

写完程序后，需要将hex文件下载到单片机中去执行。程序下载电路的作用就是将用户编写的好的程序烧写到单片机的ROM里。单片机的程序下载方式有这么几种：ISP下载模式、SWD下载模式、JTAG下载模式。单片机的程序烧写，都需要通过专用工具，ISP使用的工具为USB/TTL、SWD和JTAG使用的工具为JTAG，Microchip的PIC单片机使用ICD2，ICD3等工具。

以上就是单片机最小系统的简单介绍，欢迎在留言区留言讨论，更多内容请关注头条号玩转嵌入式 。谢谢。

PIC单片机最小系统

开发环境：MPLAB X IDE

MPLAB X IDE

调试工具：

（1）PICkit 3

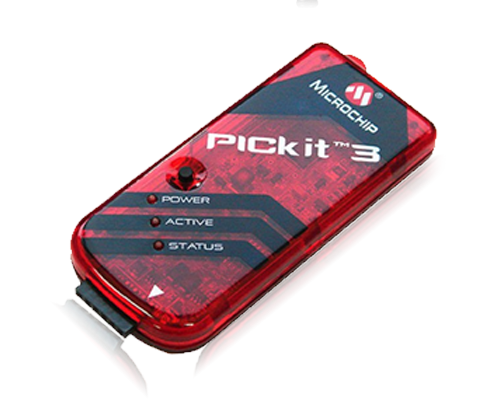

PICkit 3

PICkit 3在线调试系统是Microchip用于闪存数字信号控制器（DSC）和单片机（MCU）器件的最具性价比的高速硬件调试器/编程器。与功能强大且拥有易于使用的图形用户界面的MPLAB集成开发环境（IDE）配合使用，对PIC闪存单片机和dsPIC进行调试和编程。PICkit 3在线调试器通过高速USB接口与设计工程师的PC相连。通过Microchip的RJ-11调试接口连接到目标板(兼容MPLAB ICD 2， MPLAB ICD 3 and MPLAB REAL ICE)。这个连接器使用2个IO引脚和复位引脚来实现在线调试和在线串行编程。

支持的产品

PICkit 3在线调试器/编程器支持大多数闪存PIC MCU和dsPIC DSC。关于支持器件的最新列表，请参考MPLAB IDE的最新版本说明及下列附件。将不断升级固件以添加所支持的新器件。一旦发布新器件的固件，即可通过最新版本的MPLAB IDE免费下载。

功能特点：

实时调试——PICkit 3在线调试器旨在支持最大速度运行的高速处理器，使嵌入式工程师在其硬件上可进行实时调试应用；

内置过压/短路监视器——Vdd和Vpp电压监视器用于过压/短路情况的保护，所有线路均具备过电流保护。本装置可为目标应用供电；

迷你USB接口——全速12 Mbits/sUSB接口连接到电脑；

便携式、USB供电——外观小巧时尚，由USB端口供电，因此无需外部电源适配器；

低电压仿真——支持2.0V至6.0V的目标电源；

低成本——打破了完整的高级在线调试器的价格壁垒，以远远低于传统仿真系统的价格提供调试应用的新途径；

强大的调试能力——与MPLAB IDE配合体现出强大的调试能力，支持多个断点、秒表，以及在MPLAB编辑器中对源代码文件进行调试，从而加快程序的修改/调试；

独立编程模式——可以不使用PC 的独立编程模式，编程多达512k 字节的闪存，通过LED诊断（电源，忙，状态）。

（2）MPLAB ICD3

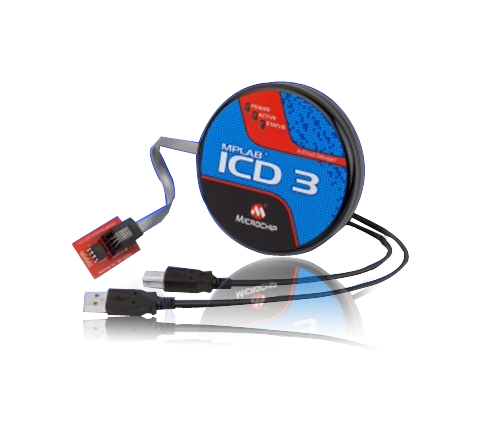

MPLAB ICD3

MPLAB ICD3在线调试系统是Microchip用于闪存数字信号控制器（DSC）和单片机（MCU）器件的最具性价比的高速硬件调试器/编程器。与功能强大且拥有易于使用的图形用户界面的MPLAB集成开发环境（IDE）配合使用，对PIC®闪存单片机和dsPIC® DSC进行调试和编程。MPLAB ICD 3在线调试器的探针通过高速USB 2.0接口与设计工程师的PC相连，并且通过兼容MPLAB ICD 2或MPLAB REAL ICE系统（RJ-11）的连接器与目标应用相连。MPLAB ICD 3支持所有仿真插座。

功能特点：

实时调试——MPLAB ICD 3在线调试器旨在支持最大速度运行的高速处理器，使嵌入式工程师在其硬件上可进行实时调试应用。

坚固耐用的探针接口——在探针驱动器中添加保护电路，从而保护探针工具包免受来自目标应用的电源浪涌的危害。Vdd和Vpp电压监视器用于过压情况的保护，所有线路均具备过电流保护。本装置可为目标应用供电（最大为100 mA）。

Microchip标准连接——MPLAB ICD 3在线调试器采用标准的Microchip调试连接器（RJ-11）。

便携式、USB供电，以及符合RoHS标准——MPLAB ICD 3在线调试器外观小巧（3.7" x.8"）时尚，由USB端口供电，因此无需外部电源适配器。MPLAB ICD 3在线调试器符合CE和RoHS标准。

高速编程——快速编程使得在快速调试和快速在线重新编程时可快速重载固件。编程速度提升为MPLAB ICD 2的15倍。

低电压仿真——MPLAB ICD 3支持2.0V至5.5V的目标电源。

测试接口模块——每个MPLAB ICD 3均包含一个测试模块来测试I/O线，以确保装置的正常工作。

易于维护和特性升级——向MPLAB ICD 3在线调试器添加新的支持器件和高级特性就如安装新版本的MPLAB IDE一样容易，并且提供免费下载。MPLAB ICD 3在线调试器通过MPLAB IDE下载固件进行现场升级。

低成本——MPLAB ICD 3在线调试器打破了完整的高级在线调试器的价格壁垒，以远远低于传统仿真系统的价格提供调试应用的新途径。

强大的调试能力——与MPLAB IDE配合体现出强大的调试能力，支持多个断点、秒表，以及在MPLAB编辑器中对源代码文件进行调试，从而加快程序的修改/调试。

原理图：
