干货分享，单片机常用电路介绍，有图有真相

在我们设计单片机电子电路时，常用应用到一下比较常用的电路，每次都需要重新画，即费力又费神，还容易出错，所以本人将自己常用的电路设计成模块，每次使用直接负责即可。由于个人的力量有限，希望大家把自己常用的电路发上来分享。电路难免有错，希望大家指出。。。

1. RS232通讯电路

双路232通信电路：3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232。

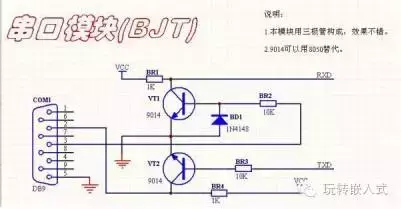

2. 三极管串口通讯

三极管串口通信：本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

3. 单路RS232通讯

单路232通信电路：三线方式，与上面的三级管搭的完全等效。

4. USB转RS232

USB转232电路：采用的是PL2303HX,价格便宜，稳定性还不错。

5. 复位电路

SP706S复位电路：带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。

6. SD卡模块电路

SD卡模块电路（带锁）：本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

7. LCM12864液晶显示电路

LCM12864液晶模块（ST7920）：本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

8. LCD1602液晶显示电路

LCD1602字符液晶模块(KS0066)：最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。

9. 全双工RS485电路

全双工RS485电路（带保护功能）：带有保护功能，全双工4线通信模式，适合远距离通信用。

10. 半双工RS485电路

RS485半双工通信模块：可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V.

11. JTAG仿真接口

ARM JTAG仿真接口电路：比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK.

12. DC5V输出电路

5V电源模块：这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。

13. DC3.3V电源输出电路

3.3电源模块：可以到达800mA，价格非常便宜，也有相应的1.8/1.2的芯片，可以直接替换。

14. 常用开关电源电路

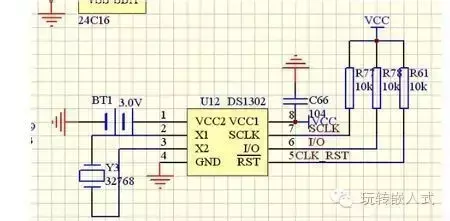

15. DS1302时钟电路

DS1302数字时钟：一款非常普及的时钟电路，好用，成本低。

16. AT24C02通讯电路

AT24C02（EEPROM）：最常用的EEPROM电路。

想要获取更多电子设计资料、单片机学习资料，请在百度搜索“振兴网”，搜索结果中点击第一条链接进入网站即可。

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。

公众号：micropoint8。嵌入式学习网振兴网：www.picmcu.com

单片机的基础电路解说，看不看的懂，只有一个字，悟

单片机内部主要由数字电路组成。为了在分析单片机内部电路结构时更容易理解，这里简单介绍一下单片机中常用的基础电路。

首先说说与门

它是一个由二极管和电阻构成的电路，其中A、B为输入端，Y为输出端，+5V电压经R1、R2分压，在E点得到3V的电压。它的工作原理就是当A、B两端同时输入低电平（0V）时，由于E点电压为3V，所以二极管VD1、VD2都导通，E点电压马上下降到0.7V （低电平），即当A、B端均输入低电平“0”时，Y端输出低电平“0”。为了清楚图文结合，有必要再次放这张图

当 A 端输入低电平（0V）、B 端输入高电平（5V）时，由于E点电压为3V，所以二极管VD1马上导通，E点电压下降到0.7V。此时VD2正端电压为0.7V，负端电压为5V，VD2处于截止状态，即当A端输入低电平“0”、B 端输入高电平“1”时，Y端输出低电平“0”。

当A端输入高电平（5V）、B端输入低电平（0V）时，VD1截止，VD2导通，E点电压为0.7V （低电平），即当A端输入高电平“1”、B端输入低电平“0”时，Y端输出低电平“0”。

当A、B端同时输入高电平（5V）时，VD1、VD2均不能导通，E点电压为3V（高电平），即当A、B两端都输入高电平“1”时，Y端输出“1”。

由此可见，与门的特点是：只有输入端都输入高电平时，输出端才会输出高电平；只要有一个输入端输入低电平，输出端就会输出低电平。
