定时器有什么用呢 ，我们又在什么时候会用到定时器，想知道这些我们一定要了解清楚定时器有什么用才行；
其实不难理解，定时就是我设定一个计数值，以一个固定的频率从零开始计数，当计数到我们设定的计数值，那么单片机就会给出一个标志位提示定时时间到了，这时就可以拿这个标志位来控制单片机的IO口引脚输出高电平或低电平从而控制你想控制的电器了！
一款单片机定时器做的电子时钟
拿单片机定时器0来举例子；
CKCON |= 1<<3;//定时器0的时钟选择为系统时钟
定时器0时钟选择
TMOD &= ~(1<<3);//无论INT0的逻辑为何，当TR0为1时，开始计数
TMOD &= ~(1<<2);//定时器0随内部系统时钟而递增
TMOD &= ~(3<<0);//模式1: 16位定时器/计数器
TMOD |= 1<<0;
TMOD寄存器配置
TH0 = (65536-16000)/256;//x=1/16000000=0.0000625ms*16000=1ms
TL0 = (65536-16000)%256;
TR0 = 1;//打开定时器0
EA = 1;//打开总中断
ET0 = 1;//使能定时器0中断
void IinterruptTim0(void) interrupt 1
{
TH0 = (65536-16000)/256;//x=1/16000000=0.0000625ms*16000=1ms
TL0 = (65536-16000)%256;
}
以上代码就是配置定时器0以1ms进入一次中断的配置方法。
备注：想学习更多内容，可点击下方链接-> ，如果文章内容对你有帮助，多帮转发收藏并关注哦，相信以后会出更好的文章内容和视频教程，一起学电子。谢谢！
教你玩单片机之定时器（附程序）
80c51的定时器
80c51单片机内有两个可编程的定时/计数器T0、T1。它们是一个16位计数器，分别由一个高8位和一个低8位的寄存器组成的。TMOD是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。
定时/计数器的工作原理
定时/计数器实质上是一个加1计数器。它随着计数器的输入脉冲进行自加1，也就是每来一个脉冲，计数器就自动加1，,当加到计数器为全1时，再输入一个脉冲就使计数器回零，且计数器的溢出使相应的中断标志位置1，向CPU发出中断请求（定时/计数器中断允许时）。如果定时/计数器工作于定时模式，则表示定时时间已到；如果工作于计数模式，则表示计数值已满。可见，由溢出时计数器的值减去计数初值才是加1计数器的计数值。

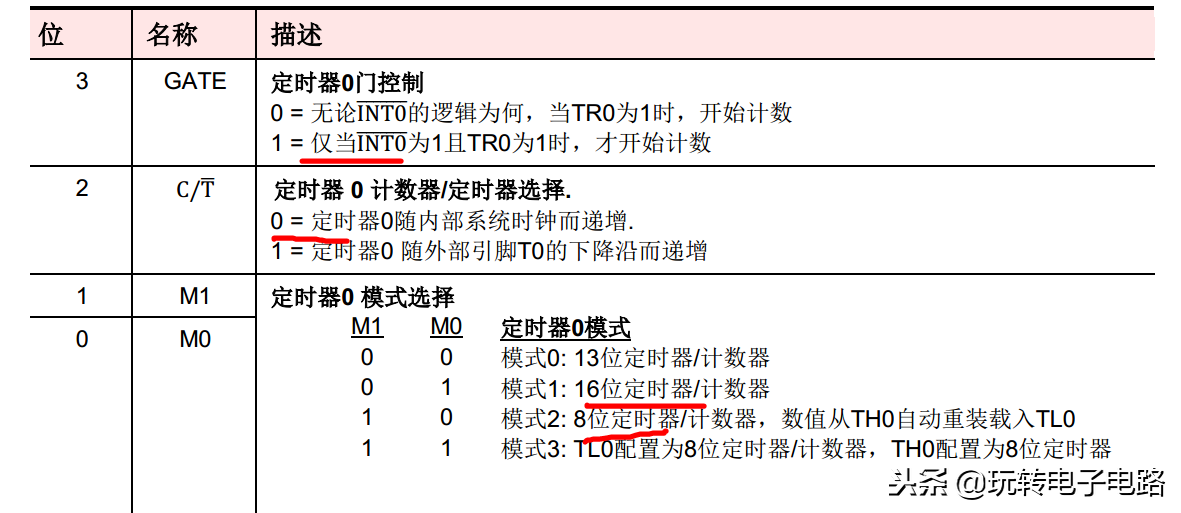

工作方式寄存器TMOD
GATE：门控制
0时：仅有运行控制位TRx来控制定时/计数器的开启
1时：由TRx和外部中断脉冲计数（用于计算外部中断负跳变 的次数）
C/T：计数器模式和定时器模式选择
0时：选择定时器模式
1时：选择为计数器模式
M1和M0：选择定时/计数器的工作方式
定时器/计数器控制寄存器TCON
IT0和IT1是设置外部中断的触发方式
当其为0时，为低电平触发方式
当其为1时，为负跳变触发方式
IE0和IE1是外部中断标志位
TF0和TF1是定时器的中断标志
TR1和TR0是打开相应的定时器
其他的是定时/计数器的控制
定时/计数器的工作方式
方式1
方式1为13位计数，由TL0的低5位（高3位未用）和TH0的8位组成。TL0的低5位溢出时向TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求。
方式2
方式2的计数位数是16位，由TL0作为低8位、TH0作为高8位，组成了16位加1计数器 。
方式3
方式3为自动重装初值的8位计数方式。
方式4
方式4只适用于定时/计数器T0，定时器T1处于方式3时相当于TR1=0，停止计数。
定时器操作步骤：
选择工作方式（设置M1，M0）
选择控制方式（设置GATE）
选择定时器还是计数器模式（设置C/T）
给定时/计数器赋初值(设置THx和TLx)
开启定时器中断（设置ET0或ET1）
开启总中断（设置EA）
打开计数器（设置TR1或TR0）
定时器小程序
void TimerConfiguration()
{
TMOD = 0x01; //定时器0选择工作方式1
TH0 = 0x3C; //设置初始值
TL0 = 0xB0;
EA = 1; //打开总中断
ET0 = 1; //打开定时器0中断
TR0 = 1; //启动定时器0
}
单片机之定时器LED程序
实验效果 :LED每隔500ms左移一次
void main(void)
{
Time=0;
GPIO_LED=0XFE;
TimerConfiguration();
while(1)
{
if(Time==10)
{
GPIO_LED=_crol_(GPIO_LED,1);
Time=0;
}
}
}
void TimerConfiguration()
{
TMOD = 0x01; //选择工作方式1
TH0 = 0x3C; //设置初始值,定时50MS
TL0 = 0xB0;
EA = 1; //打开总中断
ET0 = 1; //打开定时器0中断
TR0 = 1; //启动定时器0
}
void Timer0() interrupt 1
{
TH0 = 0x3C; //设置初始值
TL0 = 0xB0;
Time++;
}
